农用堆肥秸秆粉碎处理设备结构

　　这套农用堆肥粉碎处理设备的三维结构，面向田间有机肥腐熟前的物料预处理场景，也可配套中小型有机肥加工点、果园农场的废弃物处理工位使用。实际作业中，设备主要承接经过初步堆置的畜禽粪便结块物料、干燥作物秸秆、修剪果枝、废弃菇渣以及腐熟半程的粗硬堆肥原料，将大块板结物料、长纤维秸秆剪切破碎至粒径均匀的细碎状态，避免后续翻堆、筛分、造粒工序出现卡料、输送堵料的问题，破碎后的物料孔隙度更均匀，好氧发酵过程中氧气流通路径更顺畅，能有效缩短堆肥腐熟周期，也方便后续直接撒施还田。

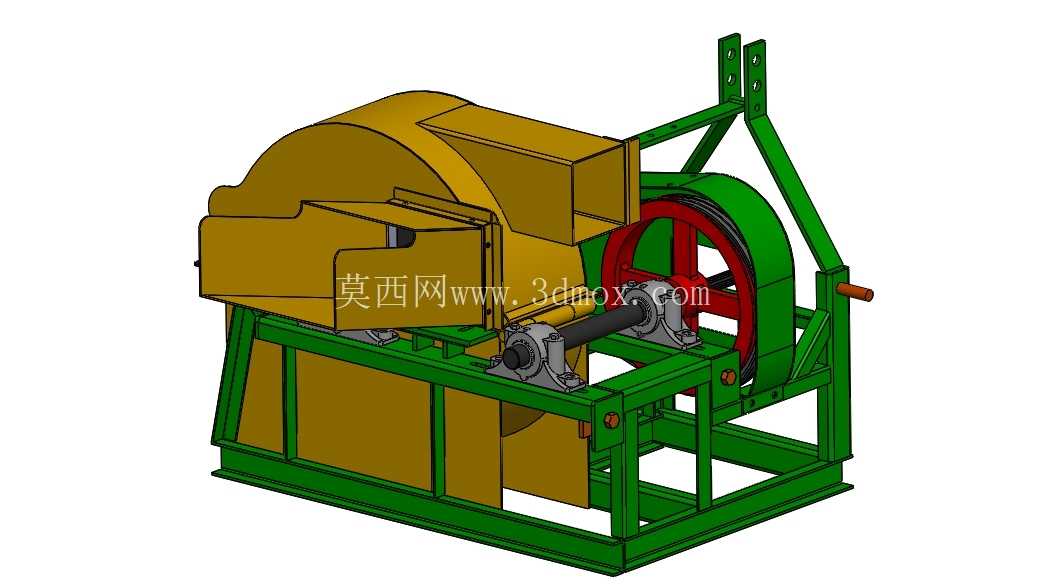

　　从整机布局来看，设备采用方管焊接一体式承载机架作为底层支撑，绿色涂装的框架结构采用矩形管拼焊成型，底部设置横向与纵向交叉加强梁，既承担粉碎腔工作时的冲击振动载荷，也预留了叉车穿入空间与整机固定安装孔位，机架整体长宽高边界适配常规农用三轮运输车转运，进场后无需做复杂混凝土基础，平整硬化场地即可就位固定。机架上方倾斜布置的黄褐色壳体为粉碎工作腔，腔体内置高速旋转锤片/切刀组件，进料口设置在腔体侧上方的扩口导料段，导料板做向内收拢的折边结构，人工或者输送带喂入的长秸秆、结块堆肥可以顺畅滑入粉碎区域，不会出现物料向外反喷的情况；腔体下部设置弧形筛网，破碎后粒径合格的物料透过筛孔直接落至下方出料位置，未达粒径要求的粗料会留在腔内继续受锤片冲击剪切，直到粒度符合筛网孔径要求。

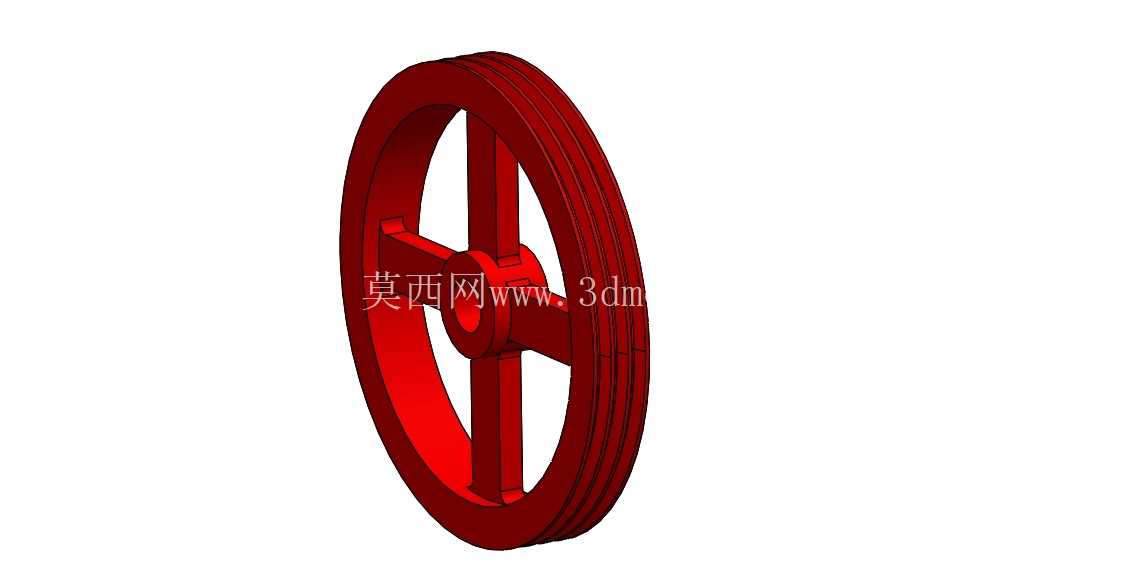

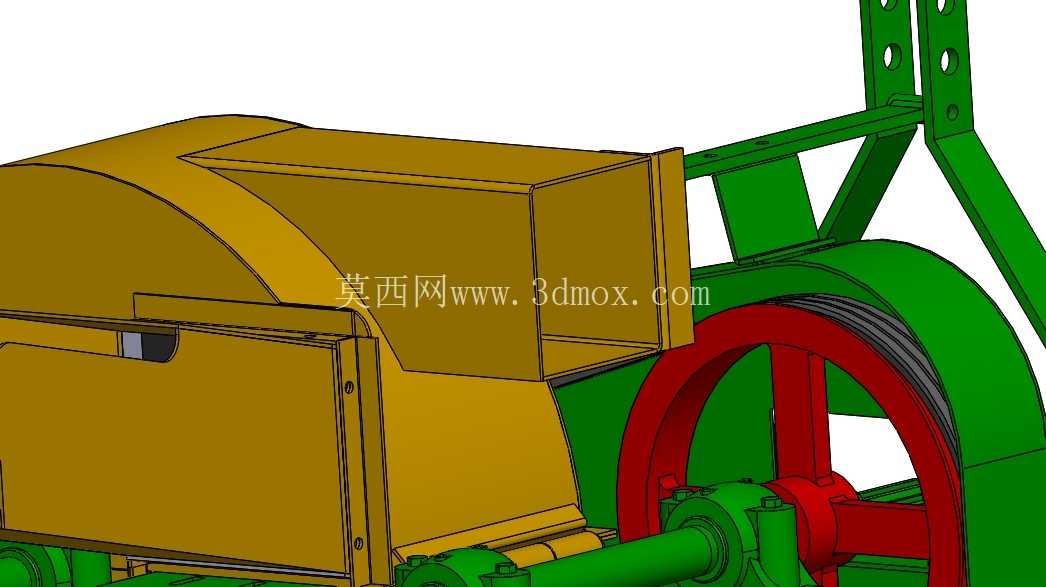

　　动力传递路径的设计充分考虑农用作业的维护便利性：腔体侧端伸出的主轴通过轴承座固定在机架横梁上，轴承座选用带防尘盖的立式枕式座，可隔绝粉碎过程中产生的粉尘、纤维碎屑进入轴承滚道，延长润滑维护周期。主轴外端装配大直径带轮，轮缘采用红色辨识度涂装，通过V型带与动力端连接，带轮外侧设置半包围安全护罩，护罩随机架一体式弯折成型，既可以防止作业中人员意外触碰旋转部件，也能避免秸秆碎料卷入带槽造成皮带打滑。设备后侧伸出的立式挂接架带有多组定位销孔，可直接匹配农用拖拉机后三点悬挂结构，也可根据固定作业需求换装电动机安装底板，适配电机直连或者柴油机拖动两种动力方案，田间移动作业时可随拖拉机转场，固定车间作业时换装电机即可长期定点运行。

　　设计过程中针对堆肥物料高湿度、高纤维的特性做了多处适配：粉碎腔内壁设置可更换的耐磨衬板，长期处理高磨损物料后仅需拆卸更换衬板，无需整体更换腔体壳体；主轴的轴伸端设置多重防尘密封，防止腐殖质物料沿轴缝渗入轴承；机架的支腿位置预留了减振垫安装面，整机运行时锤片高速冲击产生的振动可通过减振垫缓冲，避免与地面硬连接出现焊缝疲劳开裂。整机的安装边界充分考虑农用场地的通行条件，整机宽度控制在常规农村道路通行限值内，顶部挂接架的高度适配拖拉机悬挂提升行程，转运时整机最低点离地间隙满足田间田埂通过要求，进料口的操作高度适配人工站立喂料的作业姿态，无需额外搭建高位喂料平台。出料区域下方预留了足够的落料空间，可直接对接集料袋、皮带输送机或者小型出料搅龙，不同作业规模的用户可根据自身生产线配置灵活衔接后续设备，设备的检修侧全部面向机架外侧，更换锤片、筛网、皮带时无需拆解周边关联结构，日常运维的拆装效率更适配农用设备少维护、易检修的使用需求。
