小型手动制砖压制成型设备结构

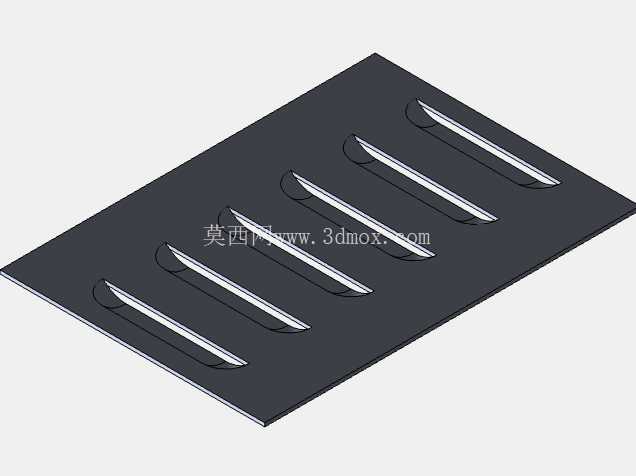

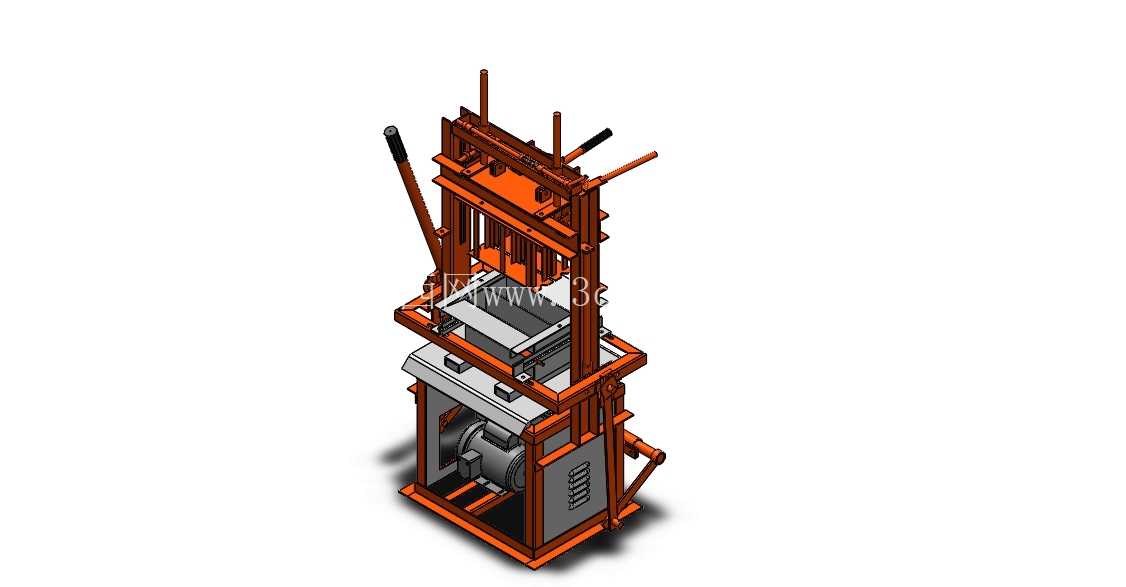

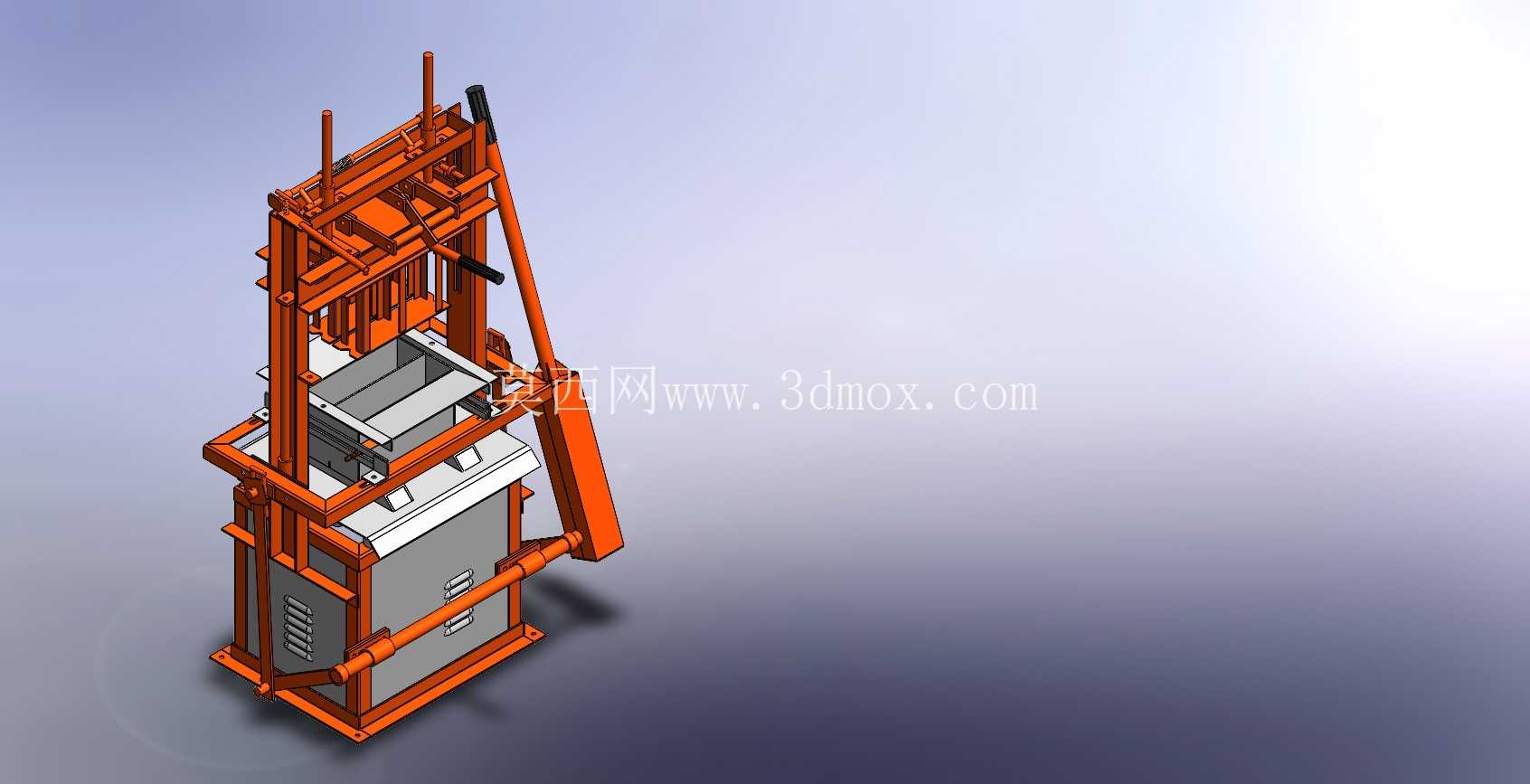

　　这套制砖设备的三维结构面向小型建材加工、现场制砖和试验性砖坯成型场景，整体采用立式框架布置，将填料、压制成型、脱模和砖坯取出等动作集中在同一机架内完成。设备外形紧凑，主体由下部动力与传动区域、中部模箱工作台、上部压头导向机构以及两侧手动操作杆件组成，适合在场地受限、产量要求不高或需要频繁更换砖型的工况下使用。

　　从实际用途看，该设备主要完成散状混合料在模腔内的压实成型。混合料经人工或辅助方式填入中部模箱后，上部压头沿导向立柱下行，对模腔内物料施加压力，使物料在限定空间内形成具有一定密实度和外形尺寸的砖坯。成型完成后，模箱与压头之间通过相对运动实现脱模，砖坯停留在工作台面或由人工取出，随后进入养护工序。该类结构常见于黏土砖、粉煤灰砖、水泥砌块或小型铺路砖的试制与小批量生产。

　　结构设计上，机架采用多层横梁与立柱组合的形式，四根主要竖向构件承担压制过程中的拉伸和弯曲载荷，上下横梁形成封闭受力框架，能够减少压头偏载时机架的开口变形。上部压头区域设置了导向件和限位结构，使压头在下行过程中保持与模腔平行，避免砖坯四角压实程度差异过大。中部工作台承担模箱定位和承托作用，台面与模箱之间需要保留足够的平面接触面积，以降低局部压陷和反复冲击造成的变形。

　　手动操作杆件布置在设备侧上方，杠杆方向考虑了人员站立操作空间，杆件长度与回转半径经过匹配，使操作者在较小行程内能够带动压制机构完成动作。手柄末端远离模腔和压头运动区域，可降低夹手风险。设备下部设置动力或传动容纳空间，外侧带有防护和通风结构，既保护内部构件，也便于检修时观察和拆装。底部框架形成稳定支撑面，工作时通过地脚接触面承受整机重量和压制反力，若用于连续生产，应在基础上设置固定孔或减振垫。

　　安装边界方面，设备四周需要预留人工加料、取砖和手柄摆动空间。正面应留出砖坯取出与模箱清理通道，侧面保留手柄全行程回转范围，后部则需考虑维护时打开护罩、检查传动件的距离。整机高度方向包含上部操作杆和压头提升空间，厂房或作业棚净高应高于设备最高点，并预留压头拆卸、吊装和维修余量。工作台高度应与人工取砖动作相匹配，过低会增加弯腰频次，过高则影响填料和观察模腔。

　　模箱是决定砖坯规格的关键部件，设计时需关注内腔壁厚、倒角、脱模斜度和表面耐磨性。压头外形应与模腔保持合理间隙，间隙过小容易因物料颗粒卡滞，过大则会造成砖坯边缘疏松或飞边。导向立柱与滑动件之间需要设置可调整的配合结构，长期使用后可补偿磨损。承力横梁与立柱连接处应避免单纯依赖小直径紧固件承受拉力，宜通过焊接框架、加强板或锁紧结构形成稳定传力路径。

　　在三维建模过程中，这类设备需要重点表达机架立柱间距、压头行程、模箱开启高度、手柄运动包络和底部维护空间。装配关系上，应区分固定焊接件、可拆卸连接件和运动件，确保压头、模箱、工作台及操作机构在运动过程中不存在干涉。对于砖坯成型设备而言，结构不仅要满足视觉装配，更要体现力流传递：压制反力从模箱经工作台传至下部框架，再由立柱传递到上横梁，最终形成闭环。

　　设备外观以框架式钢结构为主，裸露的杆件和横梁便于检查裂纹、松动和磨损。中部成型区域保持开放，方便操作者观察填料是否均匀、压头是否到位以及砖坯脱模是否顺畅。下部箱体将传动和动力部件与作业区隔开，减少粉尘进入。整体造型没有复杂外壳，强调可制造性、可维修性和现场使用的稳定性，适合作为小型制砖机械结构设计、手动压制机构教学以及建材设备方案论证的参考模型。
