复合摆动力学演示机构摆件

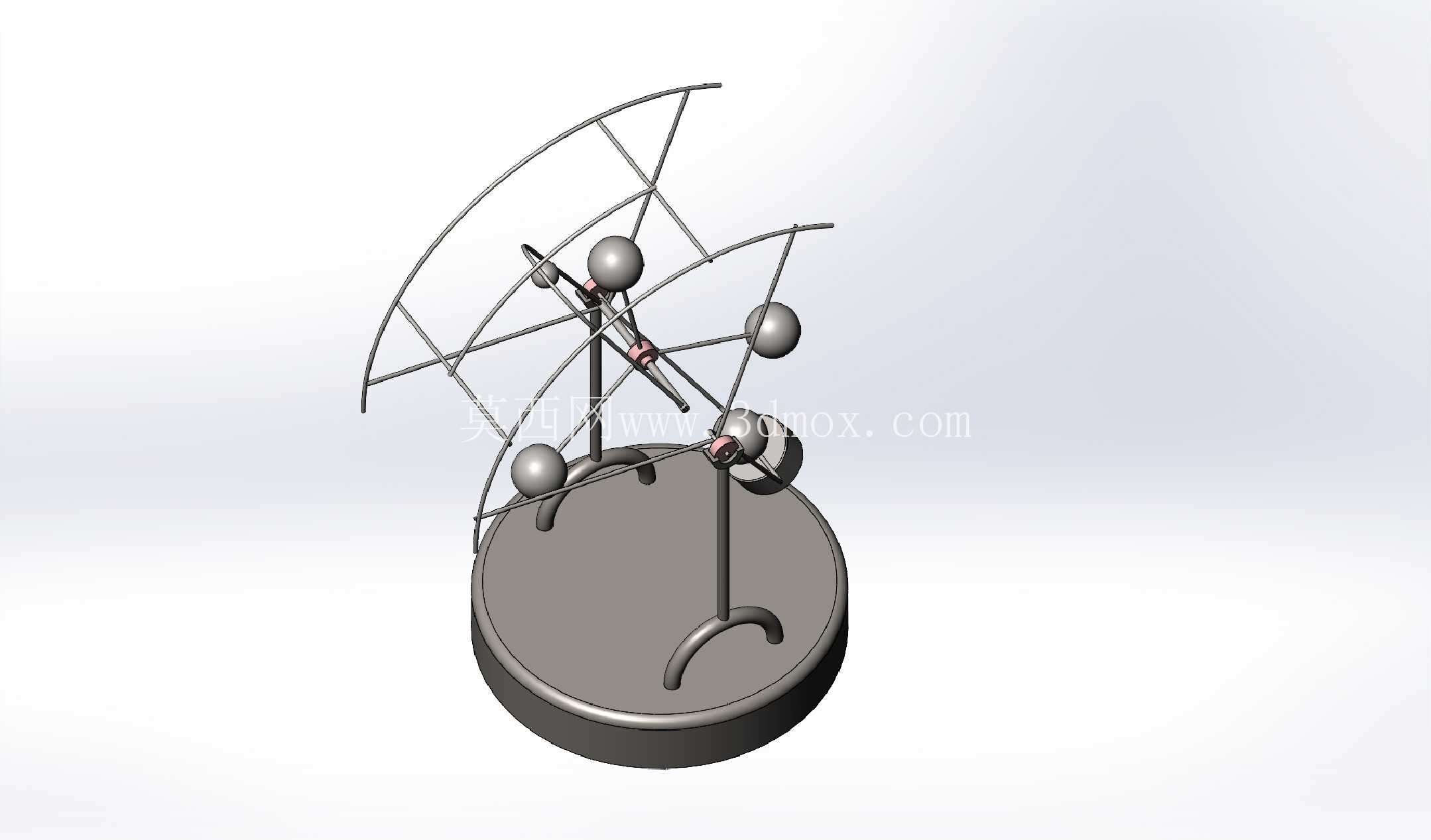

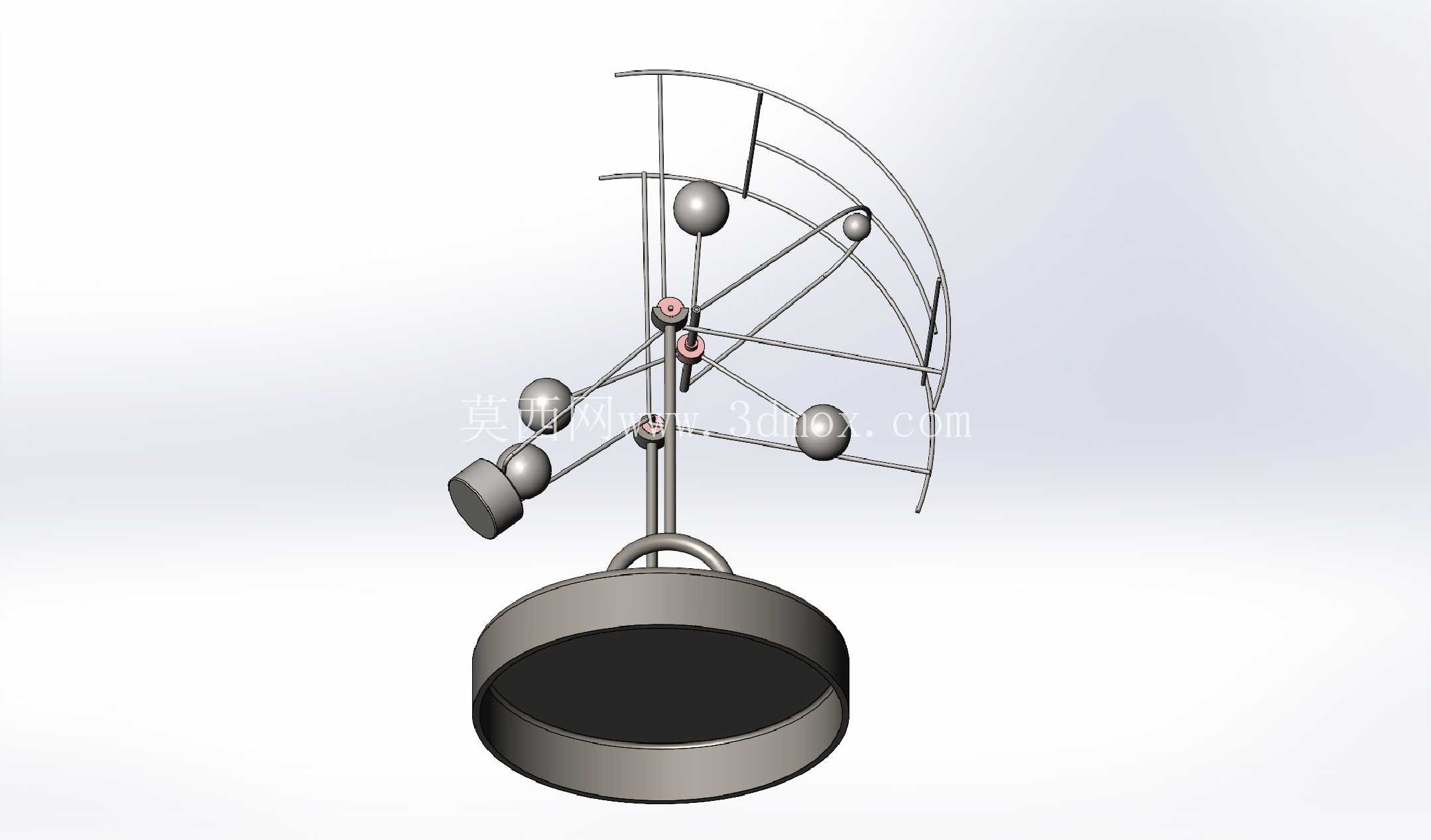

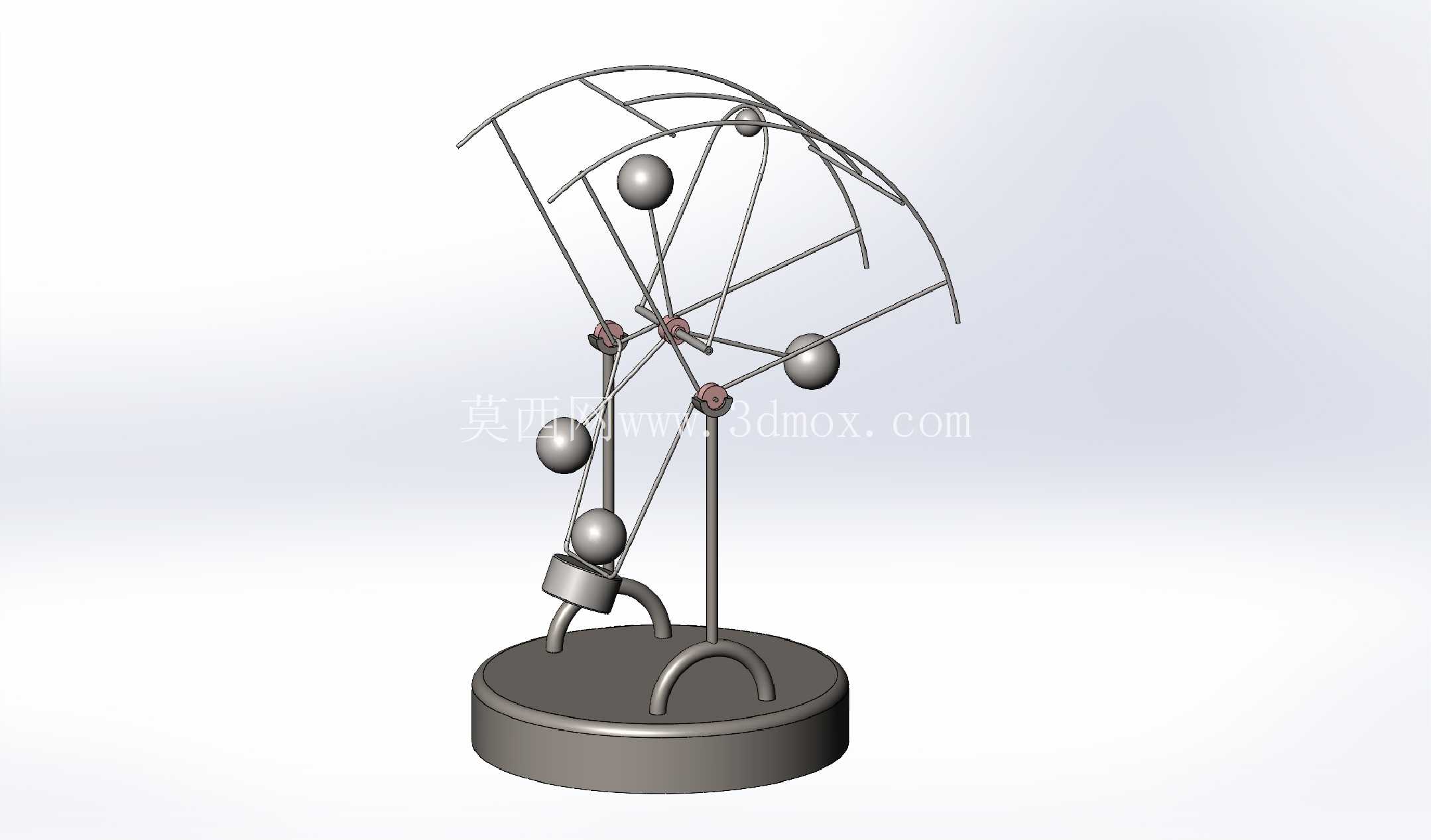

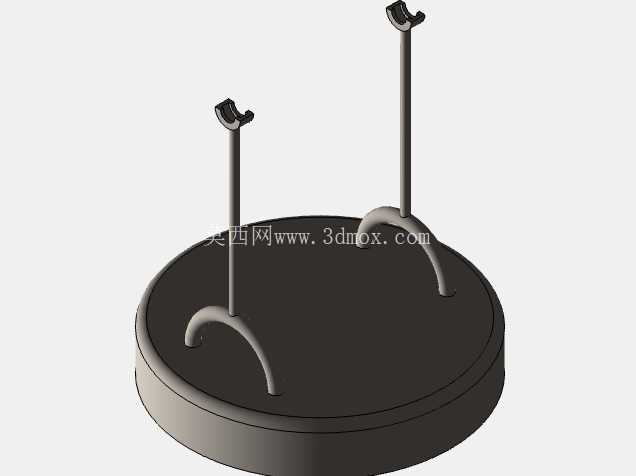

　　这套复合摆机构以圆形金属底座作为整机承载基础，底座采用厚壁圆盘结构，自身具备足够配重质量，可在摆杆组往复摆动过程中抑制整机倾覆与滑移，无需额外地脚固定即可放置在实验台、展示柜或办公桌面使用。底座上方设置两根弧形支撑弯管，弯管顶端共同承托主铰接轴座，轴座作为整套摆动系统的固定回转基准，所有活动摆杆均通过该位置的铰接点向外延伸，形成多级串联的复合摆动链路。

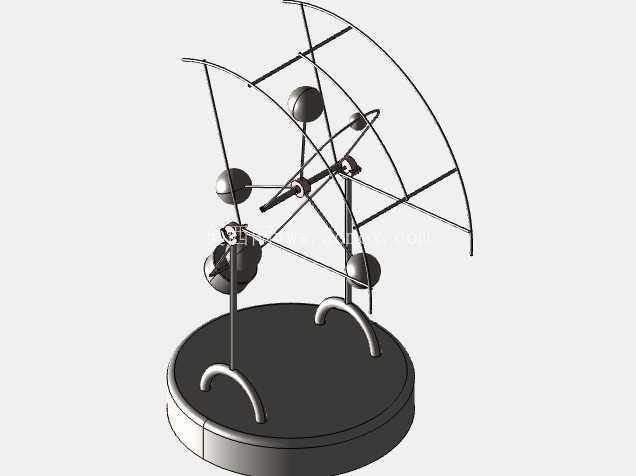

　　从实际功能来看，该机构主要用于复现多自由度复合摆的非线性运动轨迹，区别于单摆仅绕单一铰点做平面往复运动的形式，这套结构在主摆杆中段、下段分别设置独立铰接副，每段摆杆末端配置实心金属配重球，各配重球质量沿摆杆长度方向形成差异化转动惯量。当使用者拨动任意一级摆杆后，动能会通过铰接轴在多级摆杆之间传递，各段摆杆既随上级铰点做牵连运动，又绕自身铰接点产生相对摆动，最终呈现出无规则但符合刚体动力学规律的复合运动轨迹，可直观展示混沌运动、能量耗散、转动惯量匹配等机械原理。

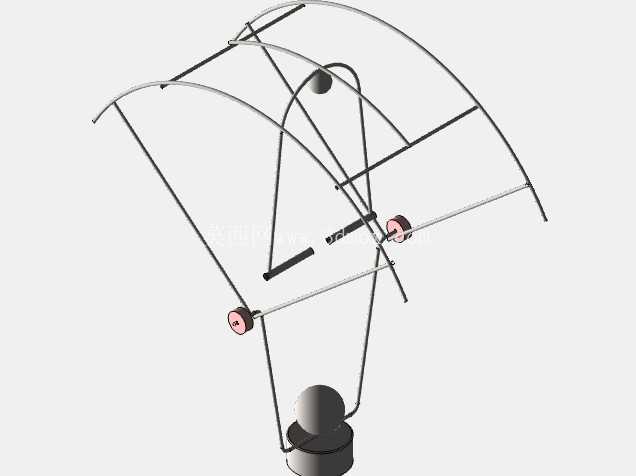

　　结构设计层面，所有摆杆均采用细长圆杆构型，在保证杆身抗弯刚度的前提下尽可能降低杆件自身质量，让运动惯量主要集中在末端配重球上，减少杆件自重对运动轨迹的干扰；各铰接位置采用小尺寸销轴连接，销轴与摆杆孔位之间预留合理转动间隙，既保证摆杆转动灵活无卡滞，又避免间隙过大导致运动过程中出现横向窜动。上方的弧形框架为辅助限位结构，框架沿摆杆最大摆动范围布设，当摆杆幅度过大时会先接触框架内侧，防止摆杆过度翻转后铰接点受力过载，同时框架的弧形轮廓与整体摆件的动感造型相呼应。

　　安装边界方面，圆形底座的直径为整机最大占用平面尺寸，底座厚度较小，放置时仅需保证支撑平面水平度在常规工作台公差范围内即可；整机最高点为弧形框架顶端，竖向空间需预留出摆杆向上扬起的高度余量，水平方向则要在底座轮廓外留出摆杆末端配重球的摆动空间，周边不能放置易碎物品或刚性遮挡件，避免配重球摆动过程中发生碰撞。底座上的弧形弯管除支撑上部轴座外，还可对低位摆杆的下摆极限位置形成软限位，避免摆杆直接撞击底座顶面。

　　在工程教学场景中，该机构可作为机械原理课程的演示教具，帮助学习者理解多刚体系统的自由度计算、铰接副约束特性与动能传递规律；在桌面展示场景中，其金属质感的杆件与配重球搭配简洁的圆盘底座，可作为动态机械摆件，摆动过程中各配重球的运动轨迹互不重复，具备较强的观赏性。建模过程中需重点保证各铰接点的同轴度，相邻摆杆的铰接孔中心距需严格匹配设计尺寸，配重球的质心需落在对应摆杆的轴线上，避免因质心偏移导致运动过程中出现附加侧向力矩，保证整套机构摆动顺畅、轨迹符合动力学预期。
