百力通WMB小型单缸内燃机结构

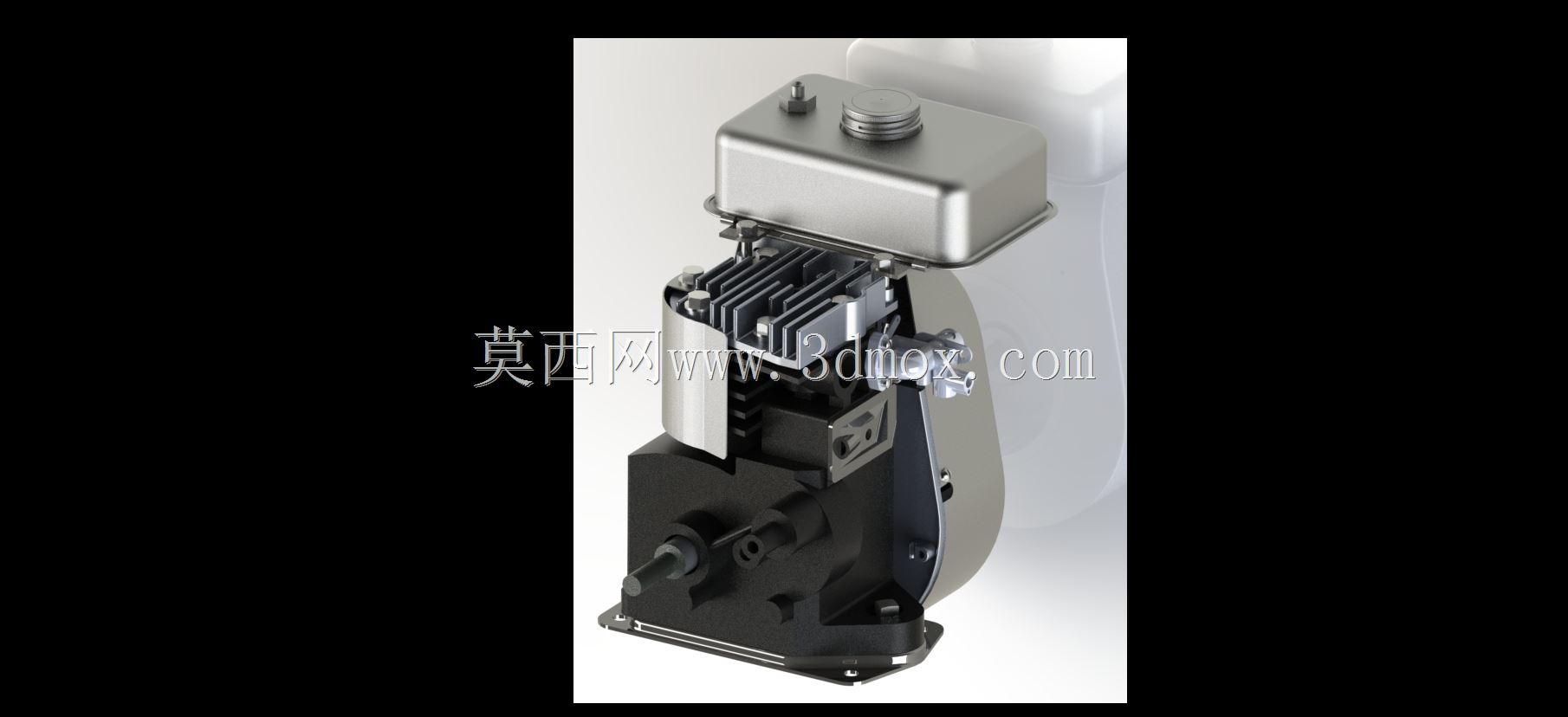

　　这套小型单缸内燃机三维结构，面向园林机具、小型农用设备、便携动力站、教学实训台以及轻型工程机械的动力匹配场景搭建，还原了百力通WMB系列通用小型汽油机的完整装配关系，可直接用于动力舱布局校核、零部件干涉检查、维修拆装演示以及非标配套设备的前期选型论证。

　　从实际使用场景来看，这类小排量风冷内燃机常年作为草坪修剪机、微耕机、小型发电机组、移动式水泵、林间切割设备的核心动力源，工作环境多存在粉尘、草屑、泥水与持续振动，因此整套结构在建模时没有只做外观包覆，而是把缸体、活塞连杆、曲轴、气门配气机构、化油器、油箱、冷却风轮、启动拉盘、消声组件以及安装支座全部按实测装配关系还原，能直观呈现动力从燃烧做功到曲轴输出的完整传递路径。

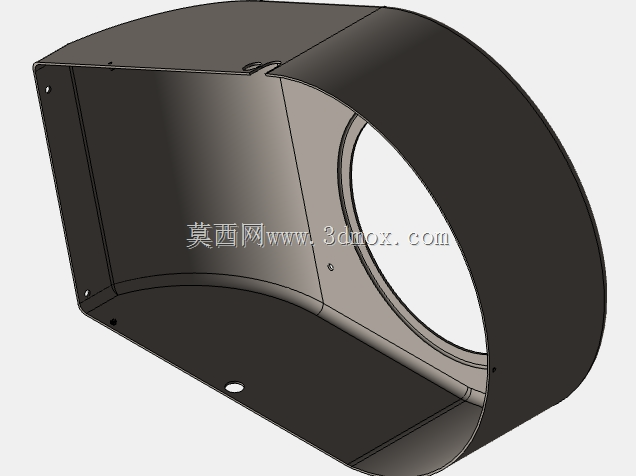

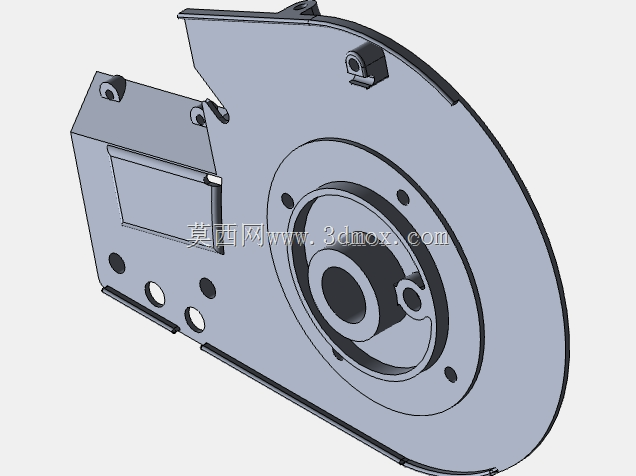

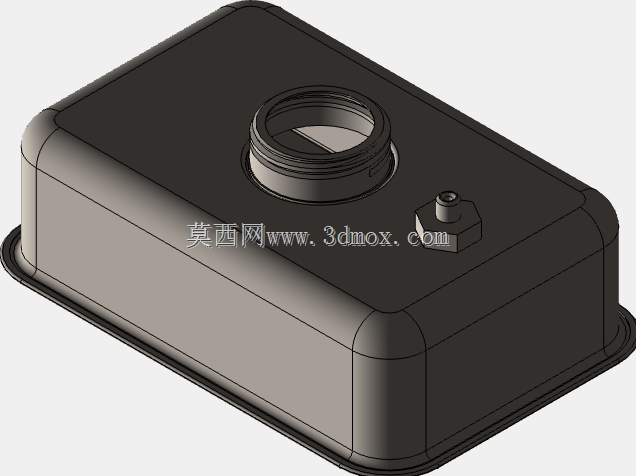

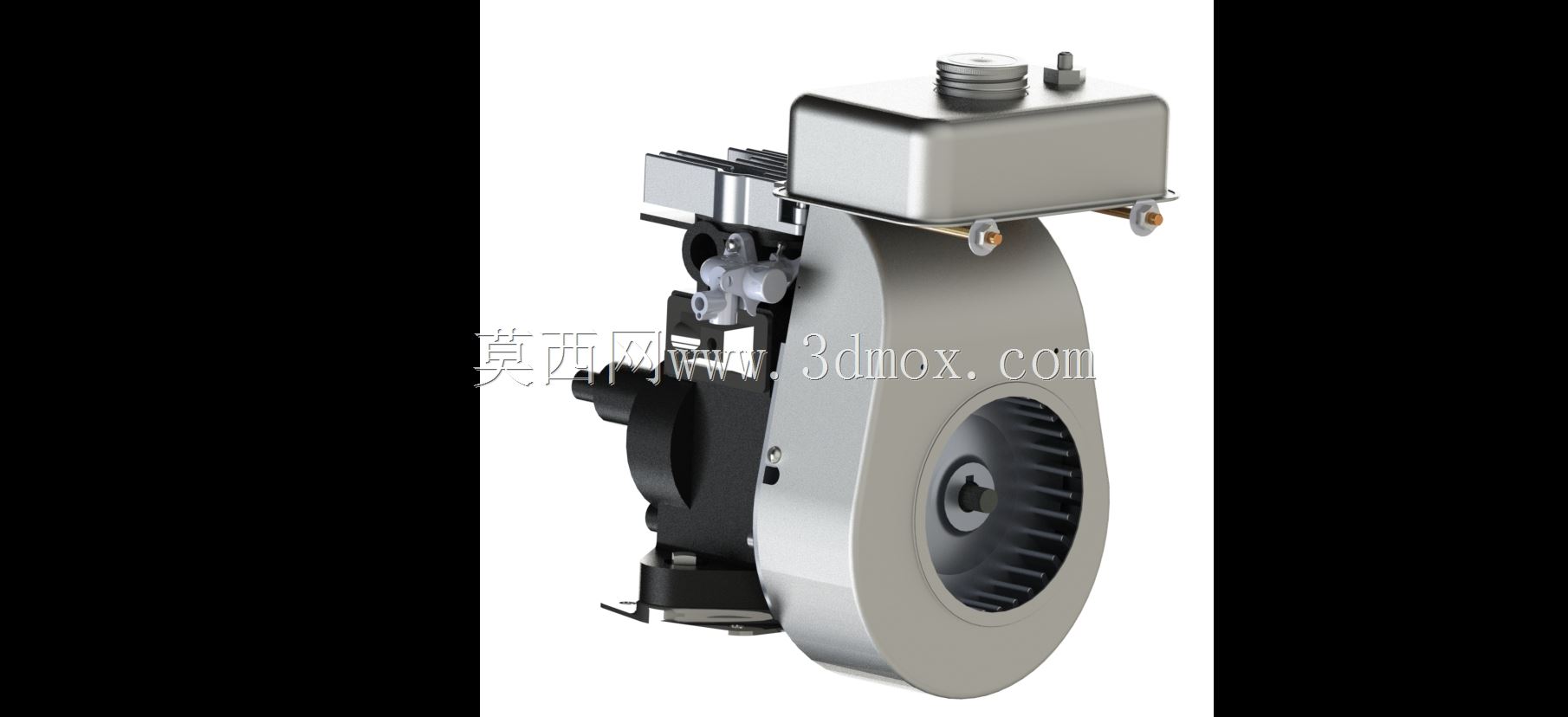

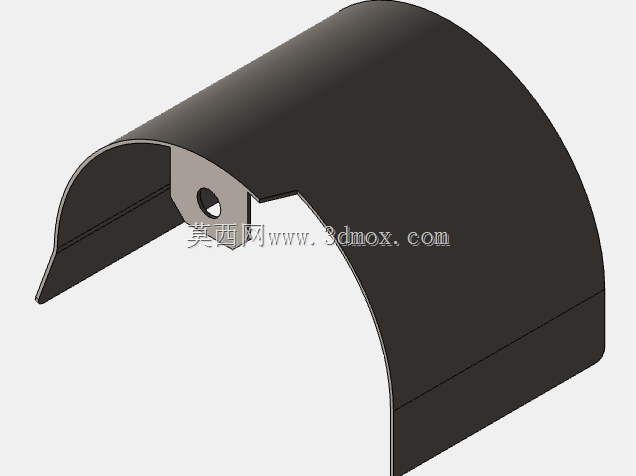

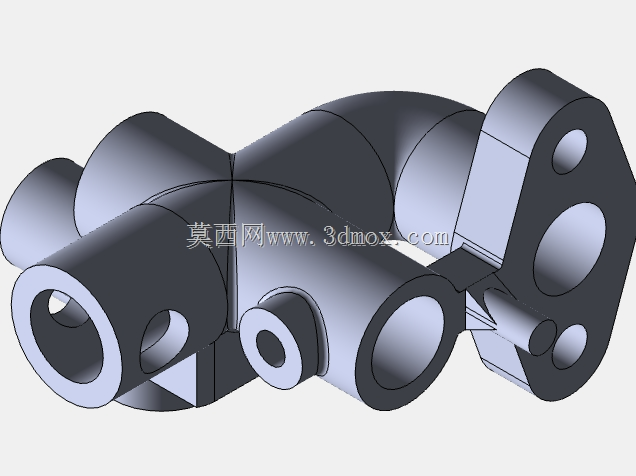

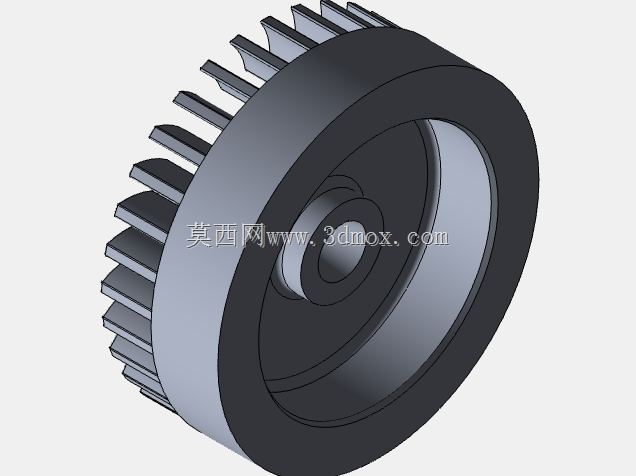

　　功能特性层面，整机采用强制风冷散热路线，侧置的离心风轮随曲轴同步运转，导风罩将气流约束后导向气缸体与气缸盖散热鳍片，避免长时间高负荷运行出现局部热堆积；顶部油箱依靠重力向化油器供油，省去额外供油泵组，结构简单且在野外无外接电源场景下可靠性更高；化油器与进气道、气门组件的配合关系完整保留，可清晰看到混合气进入燃烧室、废气经排气侧导出的通路；曲轴输出端的安装面、键槽与连接法兰边界明确，配套设备设计时可直接对接皮带轮、联轴器或者减速箱输入轴，不用反复反查实物测绘尺寸。

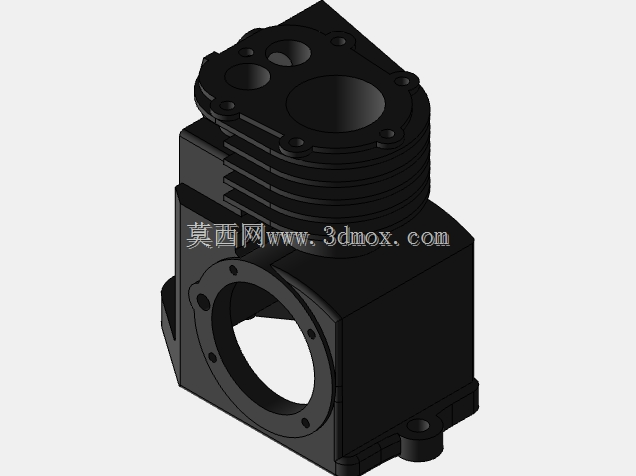

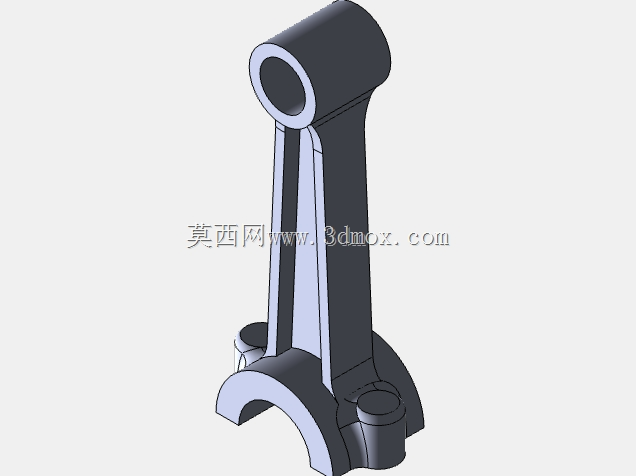

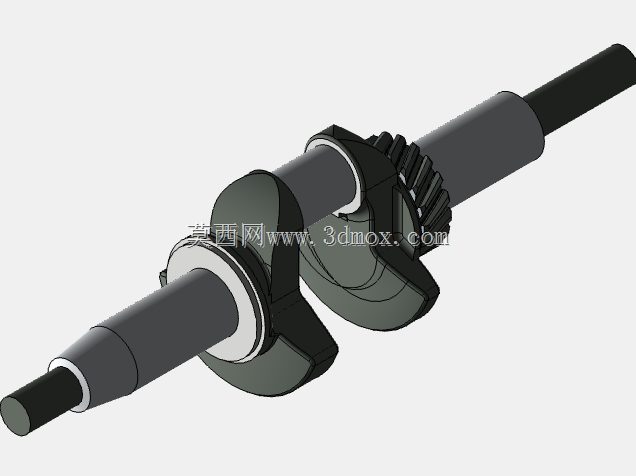

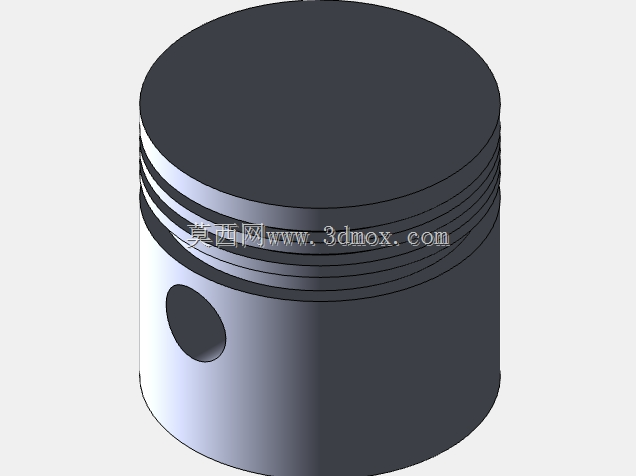

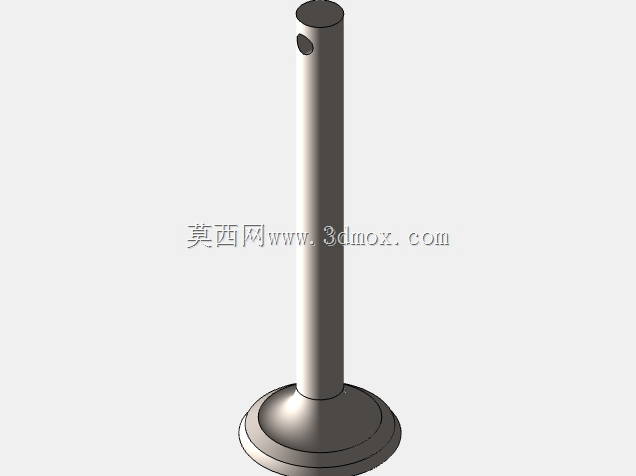

　　设计思路上，整套模型优先保证各部件的相对位置与装配逻辑贴合真实样机：气缸体作为核心承载件，同时衔接曲轴箱、气缸盖、导风罩与安装脚座；活塞在缸套内做往复直线运动，通过连杆将直线作用力转化为曲轴旋转扭矩；曲轴两端分别布置冷却风轮与动力输出接口，平衡块随轴转动抵消活塞往复惯性力，降低整机振动；气门系统借助凸轮与挺杆驱动，按照配气相位完成进排气切换，化油器侧的节气门调节结构、油箱出油口位置、消声器安装挂点都按实机空间关系排布，没有为了视觉效果随意挪动部件位置。

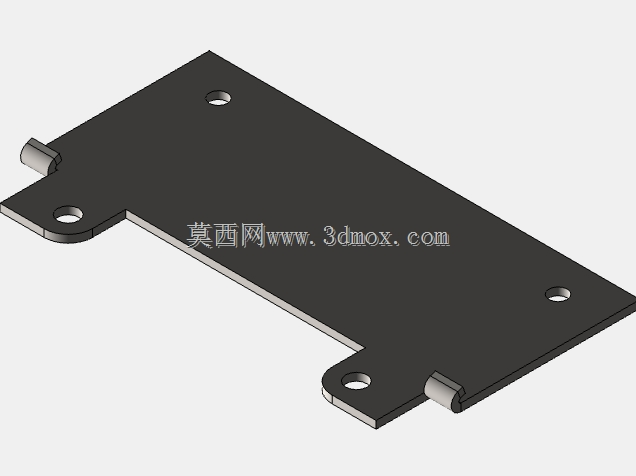

　　外形与安装边界方面，整机轮廓以曲轴轴线为横向基准，顶部油箱高出缸盖形成上部最大高度边界，侧方风轮与导风罩构成侧向最大宽度，底部安装脚座的螺栓孔间距、支撑面平面度都做了明确还原；配套设备做机架设计时，可提前预留油箱加注口的操作空间、拉盘启动的侧向抽拉距离、消声器周边的隔热间隙以及化油器调节螺钉的维护空间，避免样机装配后出现工具无法伸入、管路与散热风罩干涉、油箱盖被机架横梁遮挡等常见问题。

　　对于结构设计从业者，这套模型可用来核对小型动力单元在整设备中的布置重心，评估皮带传动张紧行程、燃油管路走向与散热气流是否被周边部件阻挡；对于三维建模学习者，可通过拆分装配体理解往复式内燃机的零件配合逻辑，区分固定连接、相对运动与密封配合的不同设计要求；用于教学演示时，还能逐层拆解展示曲柄连杆机构的运动原理，把抽象的配气相位、风冷散热路径转化为可观察的空间结构，为小型动力设备的改装、配套与维护方案设计提供可靠的三维参照。
