铝制竞技机器人框架与打印零件结构

　　这套结构面向小型竞技机器人与工程验证平台，主体采用铝板折弯、铣削和多孔阵列安装面组合而成，适合在高强度对抗、机构调试、教学实验以及快速原型验证场景中使用。模型中可以看到底盘侧板、竖立支架、传动组件、轮系安装位和电气元件容纳区之间的空间关系，整体不是单纯外观件，而是围绕装配、维护、受力和改装便利性展开的机械系统。

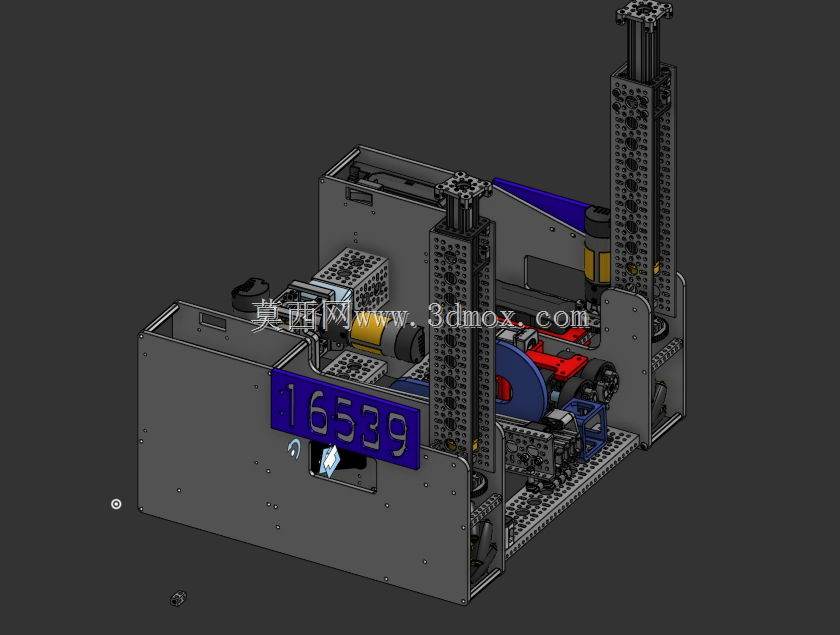

　　底盘两侧板承担主要承载任务，板件上密集布置圆孔与异形避让口。孔位一方面用于减重，另一方面为电机、轴承座、导轨、线束、紧固件和外围护板提供灵活安装位置。实际搭建时，机器人往往需要根据配重、武器形式和驱动方案反复调整部件位置，多孔面板能够减少二次加工量，也能在不更换主框架的情况下完成不同轮距、轴距和执行机构布局。侧板边缘采用折弯和局部加强思路，在薄板重量受限的条件下提高抗弯刚度；底部与横梁连接后形成箱型承载区域，可承受冲击、翻转和启动制动带来的反复载荷。

　　框架中部预留了动力与传动空间，可见电机、带轮、轴系、轮组和支撑件的装配关系。驱动元件靠近底盘低位布置，有利于降低整机重心；高速运动或碰撞时，较低重心能够减小侧翻趋势，也能让轮胎或行走轮更稳定地贴合地面。竖立支架向上延伸，形成高位传感器、辅助机构或战术部件的安装基础。立柱同样采用多孔阵列结构，背面和侧面均可锁附零件，这种设计在竞赛机器人中很常见，因为规则、场地和对手特性变化较快，机械结构必须保留足够的调整余量。

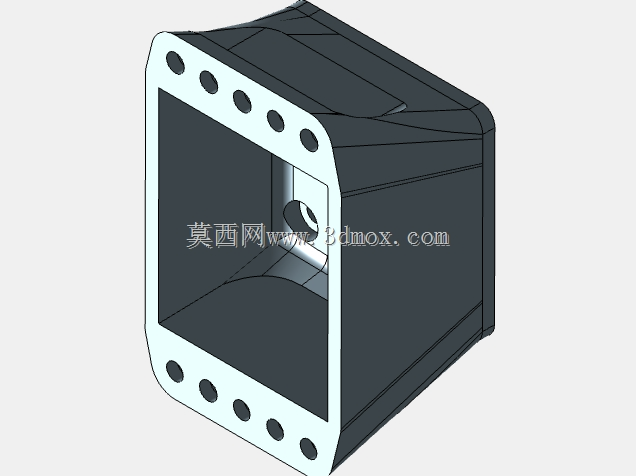

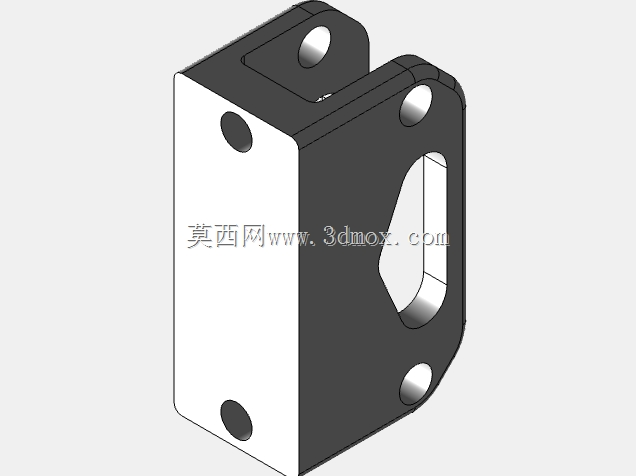

　　模型还包含用于增材制造的零件，打印件主要服务于ABS材料切片成型，适合制作复杂形状的支座、导向件、护罩、卡扣和轻量化安装块。与铝制承力框架不同，打印件更适合承担形状复杂、载荷中等、迭代频繁的部位。工程设计时，通常不会把关键冲击载荷完全交给塑料件，而是让铝板负责主受力闭环，让打印件承担定位、包覆、导向和快速替换功能。图中打印零件与金属孔位之间通过螺钉、垫片和定位面连接，装配边界清晰，便于后期更换损坏件。

　　从空间布置看，前部和中部保留了较大的开放区域，可容纳电池、控制器、驱动器、线束以及执行机构。框架内部并非完全封死，而是通过镂空窗口观察传动件状态，维护时可以直接检查皮带张紧、轴端固定和轮组间隙。两侧高支架之间形成上部安装通道，适合布置摄像头、夹持装置、升降模块或其他任务机构；若用于教学平台，也可在这些位置加装传感器支架、机械爪或模拟负载。

　　安装边界方面，底盘外形以矩形箱式框架为基础，外部轮廓受侧板、轮组和上伸立柱共同限制。轮系或执行件若超出侧板，需要在总装时确认最外侧包络，避免进入场地障碍或对抗接触中的薄弱区域。上部立柱高度决定了机器人的最高点，也影响倾覆稳定性；高位零件越重，越应靠近中心线布置，并通过低位电池补偿重心。侧板孔距应与常用紧固件、电机安装孔和标准型材尺寸协调，孔边距离不能过小，否则冲击时容易出现孔口撕裂。打印件与金属件连接时，螺钉压紧面应尽量落在实体区域，避免只压在薄壁或悬空支撑面上。

　　结构设计的核心思路是把主承力框架做成稳定、可重复使用的金属平台，把频繁变化的功能部件做成可替换模块。铝板提供强度和尺寸稳定性，多孔结构提供调节能力，打印件补足复杂造型和快速迭代需求。传动件、电气件和机架之间留出拆装间隙，维修时不必整体拆解；易受撞击的外侧部位可通过护板或打印缓冲件保护。对于结构设计人员来说，这类模型的价值不在于单个零件外形，而在于孔位规划、载荷传递、重心控制、零件干涉检查和多材料装配方式的综合体现。
