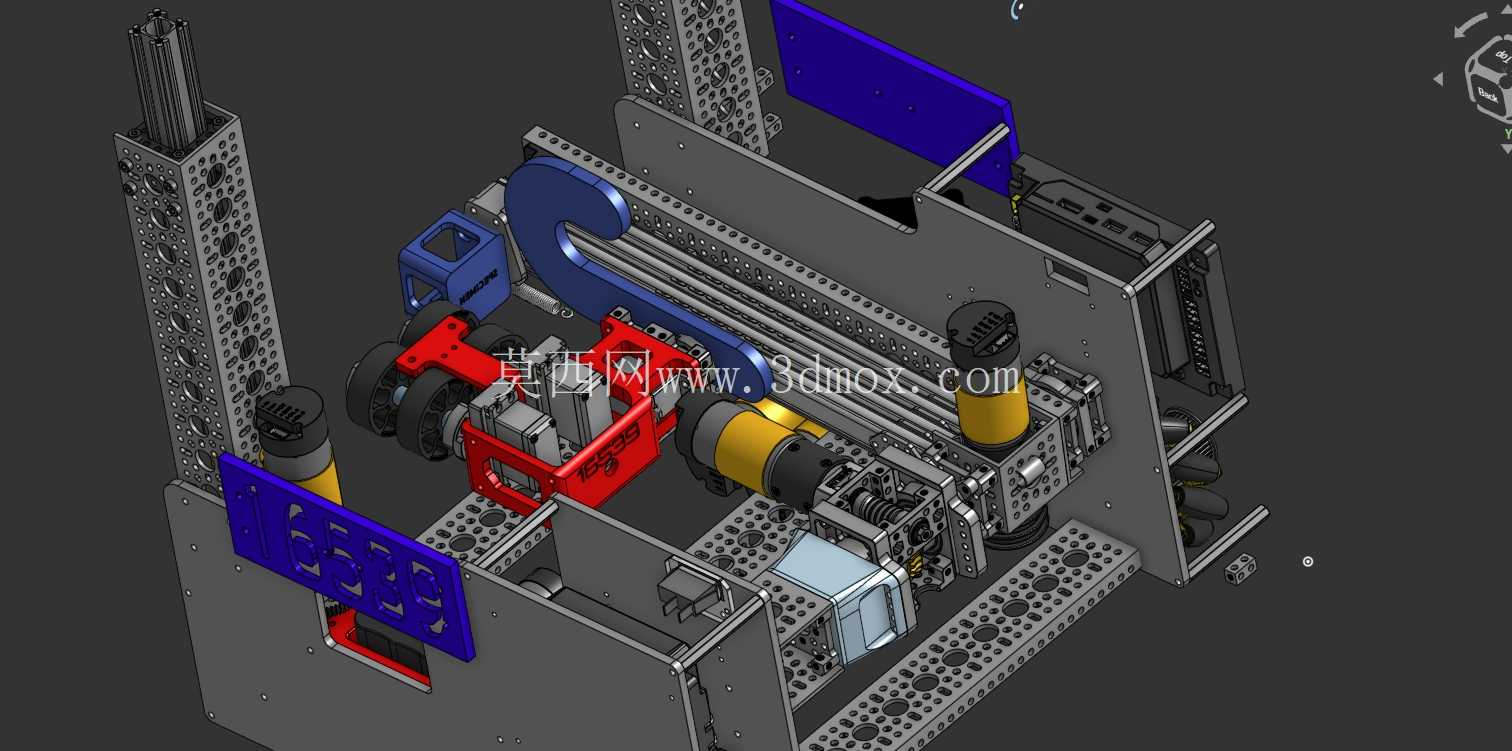

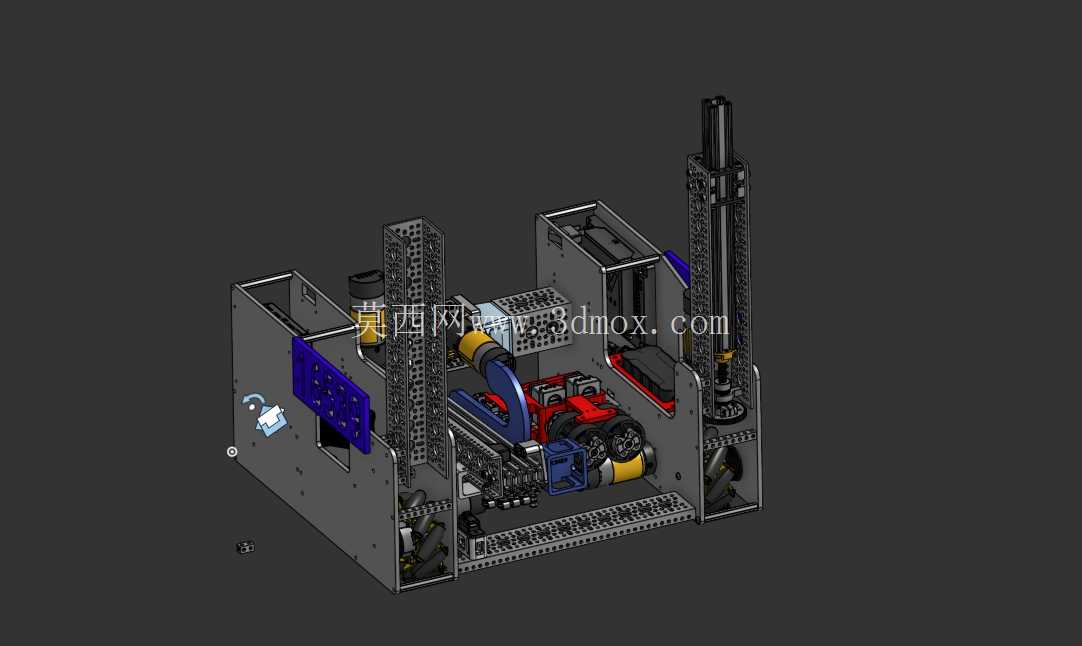

高中竞赛用铝制格斗机器人结构组件

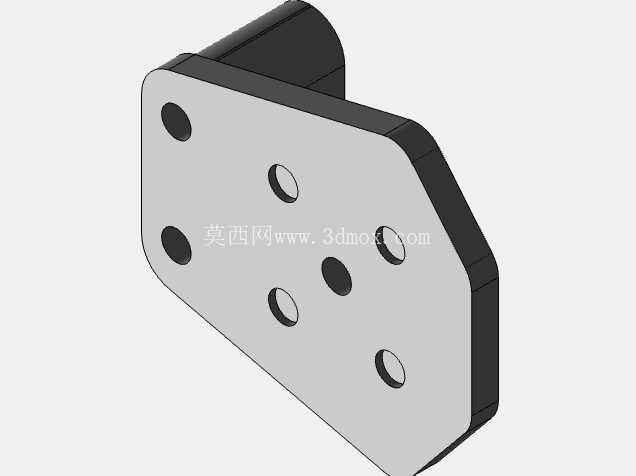

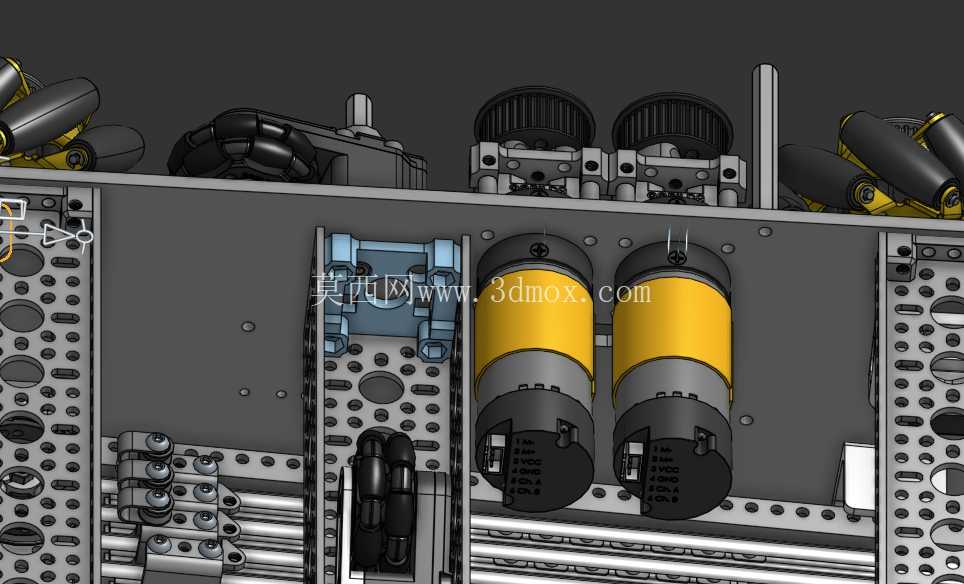

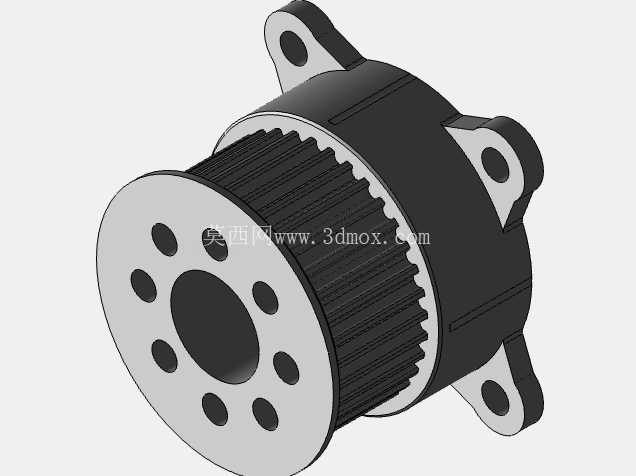

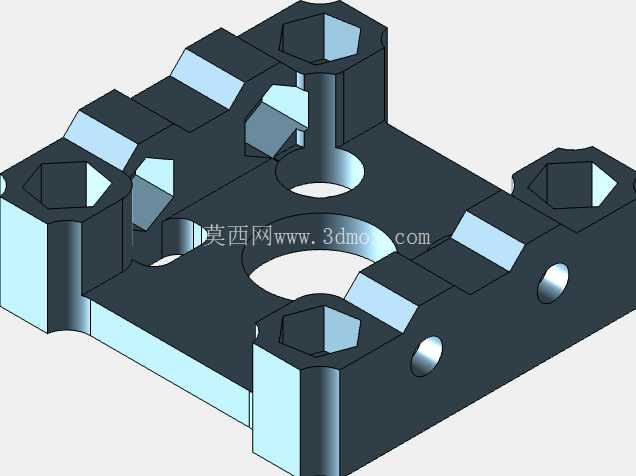

　　这套结构组件面向青少年机器人竞赛场景开发，适配FRC等高中阶段工程对抗类赛事的格斗机器人装配需求，核心服务于16539号参赛队伍的铝制战士机型，所有零件均针对赛事对抗场景做了结构强化设计，可直接通过熔融沉积成型工艺加工，采用ABS-ESD7材料打印即可满足赛场使用要求。从实际装配逻辑来看，整套组件的安装边界完全适配参赛机器人的标准机架尺寸，所有安装孔位均预留了0.2mm的装配公差，既可以保证零件拼接时的定位精度，也能避免3D打印过程中材料收缩导致的装配卡滞问题。组件覆盖了机器人的侧部防护支架、传动机构安装座、举升臂导向槽、线路收纳槽等多个功能部位，其中侧部防护支架采用了镂空格栅结构设计，在保证结构抗冲击强度的前提下尽可能降低零件自重，避免整机重量超出赛事规则限制；传动机构安装座预留了标准舵机、直流电机的安装定位孔，不需要二次打孔即可直接完成动力部件的固定，安装座的加强筋布局完全匹配动力输出时的受力方向，可抵消格斗对抗中撞击产生的侧向冲击力，避免动力部件移位影响动作精度。

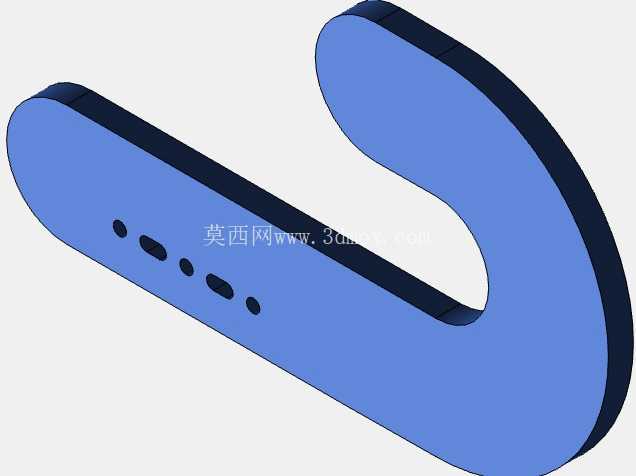

　　举升臂导向槽采用了双侧限位结构，槽体内壁做了0.15mm的凸起导向筋，可减少举升臂伸缩过程中的摩擦阻力，同时避免举升过程中出现臂体偏移的问题，导向槽的末端设置了硬限位凸台，可限制举升臂的最大伸出行程，防止臂体脱出机架造成机构失效。线路收纳槽沿机架内侧布局，槽体边缘设置了多个扎带固定位，可将动力线路、信号线路规整收纳在机架内部，避免对抗过程中线路外露被对方机构剐蹭断裂，同时也能优化整机内部的空间利用率，给电池、控制板等核心部件预留出足够的安装空间。

　　在设计思路上，所有零件均做了壁厚均匀化处理，最小壁厚控制在2.5mm，既可以满足3D打印时的成型要求，避免出现打印翘曲、填充不足的问题，也能平衡零件的强度与重量比；零件的转角位置全部做了R2以上的圆角过渡，既可以减少打印过程中的应力集中，避免零件受力时从转角位置开裂，也能去除锐边防止装配调试过程中划伤操作人员。从实际赛场应用的角度来看，这套组件的拆分逻辑充分考虑了赛场快速维修的需求，所有易受撞击损坏的部位均设计为独立可拆零件，不需要拆解整个机架即可单独更换受损零件，可大幅缩短赛事间隙的维修时间；零件之间的连接全部采用标准M3螺丝孔位，不需要定制特殊连接件，使用常规五金件即可完成装配，也方便参赛队伍根据实际对抗需求快速调整零件位置、优化整机布局。

　　整套组件的外形尺寸完全适配赛事规定的机器人尺寸限制，装配完成后不会出现超出边界的凸起结构，所有外露的运动部件周边都预留了足够的安全间隙，避免运动过程中出现机构卡滞，同时也符合赛事的安全规范要求。针对ABS-ESD7材料的特性，零件设计时特意将大平面部位做了1度的拔模斜度，既方便打印完成后从构建平台上取下零件，也能减少材料冷却过程中产生的形变，保证零件的平面度满足装配要求；对于受力较大的连接部位，特意设计了铜螺母预埋槽，装配时可以通过热熔方式植入M3铜螺母，反复拆装也不会出现螺纹滑牙的问题，可适应赛事过程中多次调试、拆解、重装的使用需求。
