G36K步枪战术护木导轨结构件

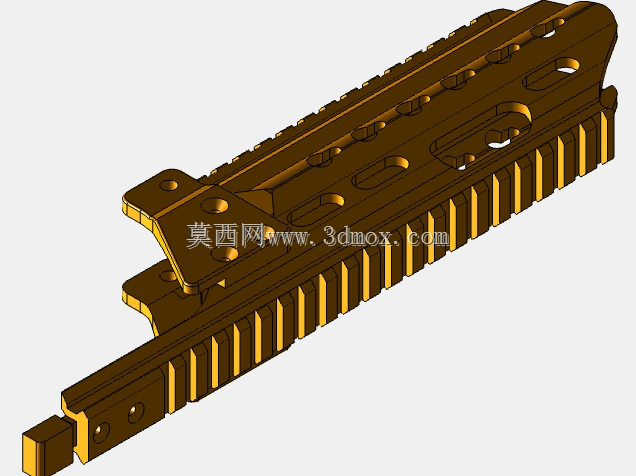

　　该结构件对应短管自动步枪护手总成的三维数模，整体沿枪管轴线方向呈长条形悬臂布局，是枪械系统中承担附件挂载、枪管外围防护与操作握持界面的核心承载部件。数模完整还原了护木上下左右四个方向的导轨排布、内部枪管容纳腔、前后定位卡口以及侧面减重开槽的全部几何特征，可直接用于结构干涉检查、机加工艺编排与后续改型设计参考。

　　从实际使用场景来看，这类护木主要配装于短管突击步枪平台，顶部全长导轨用于串联安装光学瞄准镜、红点瞄具与折叠机械瞄，侧面和下方导轨则按需挂载战术灯、激光指示器、前握把或脚架等附件。护木套装在枪管外侧，既隔绝连续射击后枪管传导的热量，避免射手握持部位直接接触高温管壁，又为各类战术附件提供统一、刚性的安装基准，保证瞄具零点在反复拆装后仍具备足够的重复定位精度。

　　结构设计上，数模呈现的护木采用上下分体扣合的长槽构型，内腔预留出枪管与导气组件的穿行空间，前后端分别设置与机匣、枪管固定座配合的定位面和锁紧孔位。外轮廓四个方向均加工出标准皮卡汀尼导轨齿，导轨截面按统一间距排布横向卡槽，附件夹具跨装在导轨上通过横向螺钉锁紧，齿槽承受附件后坐冲击与挂载弯矩。护木侧壁大面积开出规则的矩形减重槽，槽孔沿长度方向等距排列，在保证侧壁抗弯刚度的前提下大幅削减实体材料体积，同时形成通风通道，加速枪管周围空气对流散热。

　　建模过程中需要重点把控几处配合边界：护木内腔直径与枪管外径之间保留均匀的环形间隙，避免射击振动下护木与枪管发生刚性接触，干扰枪管固有振动频率进而影响散布精度；前后安装孔的同轴度需沿枪管轴线严格约束，保证护木装配后不出现偏斜，顶部导轨面与枪管轴线的平行度直接决定瞄准基线的安装一致性；导轨齿的节距、齿宽与倒角按通用战术附件接口尺寸控制，确保不同厂商的瞄具、夹具都能顺利卡入并锁紧。

　　外形尺寸方面，护木总长适配短管步枪的枪管暴露段，从机匣前端面延伸至导气箍附近，整体宽度控制在射手双手可舒适围合的范围内，导轨外侧棱边全部做倒角处理，消除操作时的锐边割手问题。安装时护木从枪口方向套入，后端卡口嵌入机匣前端定位槽，前端通过锁紧螺钉与枪管固定座连接，形成两端支撑的悬臂梁结构，承受附件挂载时的弯曲载荷。

　　数模中各减重孔的位置排布经过刚度权衡，开孔区域避开导轨根部的主受力截面，槽孔之间保留的纵向筋条构成主要承力骨架，既实现轻量化又控制护木在持续后坐冲击下的形变量。对于从事枪械配件开发、战术附件适配或精密机加结构设计的工程师而言，该数模可直观参考长条形悬臂承载件的导轨布局、减重开槽与安装定位的设计逻辑，也可作为五轴加工中心铣削复杂长槽类零件的工艺编程参照。
