战术步枪上机匣组件结构设计

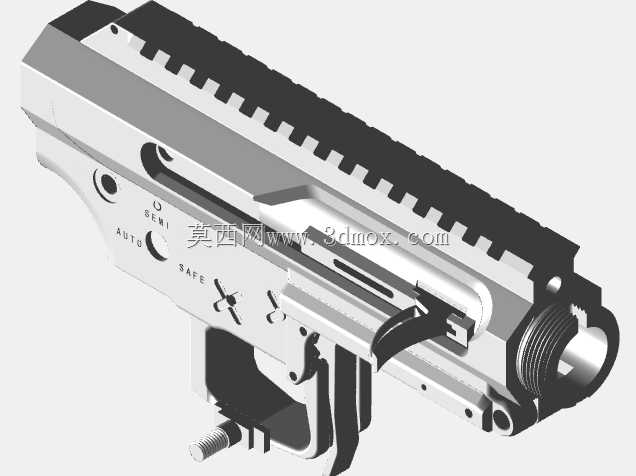

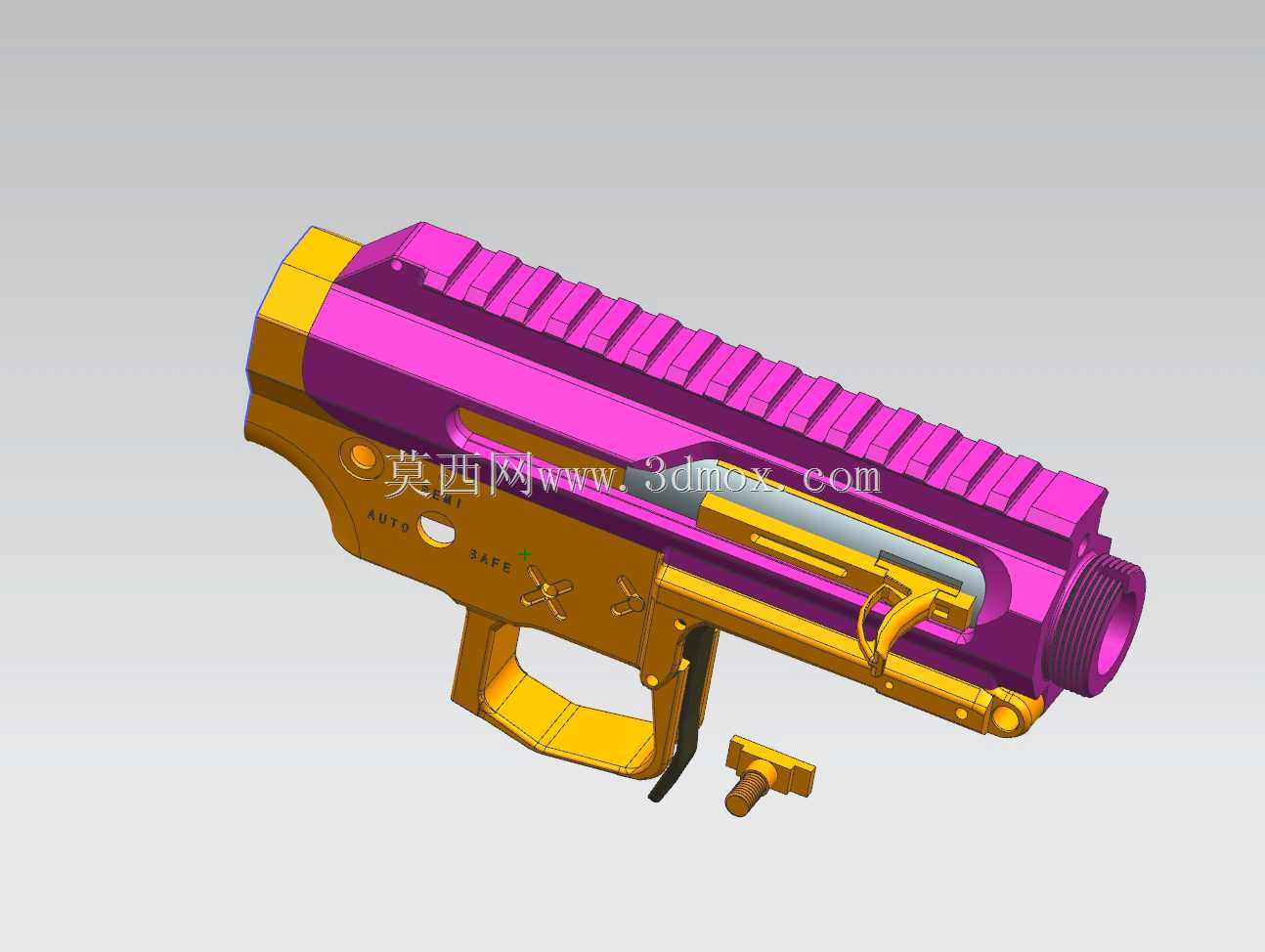

　　本次呈现的结构为轻武器领域的战术步枪上机匣核心组件，该部件是整枪的承载基体，直接决定枪械的射击精度、附件拓展能力与操作可靠性，在军用制式步枪、民用竞技射击枪械、战术改装配件领域均有广泛应用场景。从结构功能来看，该组件集成了皮卡汀尼战术导轨、枪机容纳腔、快慢机调节结构、枪管连接接口、拉机柄让位槽多个功能区域，上机匣顶部的全长度皮卡汀尼导轨采用标准21.2mm槽宽设计，可兼容白光瞄准镜、夜视仪、战术激光指示器、前握把等多种战术附件，导轨齿间距严格遵循北约标准STANAG 4694规范，保证附件安装后的重复定位精度控制在0.1mm以内，避免多次拆装后出现瞄准点偏移问题。快慢机区域设置了保险、半自动、全自动三个档位的标识与定位卡槽，档位切换的转动阻尼经过结构优化，转动角度为90度，射手可在握持握把的状态下通过拇指快速完成档位切换，无需改变据枪姿势，适配近距离快速作战的操作需求。枪管连接端采用螺纹配合加端面定位的结构设计，螺纹规格为1-16UNEF标准枪管螺纹，连接端面的平面度公差控制在0.02mm以内，保证枪管安装后与枪机框的同轴度，避免弹头在坡膛处出现偏磨，影响射击精度与枪管寿命。

　　枪机容纳腔的内壁加工有枪机框导向滑轨，滑轨的表面粗糙度要求达到Ra0.8，配合枪机框上的导槽实现往复运动的精准导向，往复运动的行程预留了足够的抛壳让位空间，抛壳窗位置的开口尺寸经过优化，可适配不同规格的弹壳抛出轨迹，避免出现卡壳、断壳等故障。从设计思路层面，该组件采用分体式机匣的设计逻辑，上机匣与下机匣通过前后两个固定销连接，前销位于弹匣座前方，后销位于握把上方，这种连接方式可在无需专用工具的情况下完成上下机匣的快速拆解，便于日常维护与故障排除。

　　机匣主体的材质选用7075-T6航空铝合金作为基体，在保证结构强度的前提下尽可能降低整枪重量，机匣壁厚在受力较大的枪管连接区域、快慢机安装区域做了加厚处理，壁厚达到4.5mm，在非受力的导轨下方、让位槽区域做了减薄处理，最小壁厚为2mm，实现强度与重量的平衡。外形尺寸方面，该上机匣组件总长度为320mm，顶部导轨宽度为24mm，机匣主体最大宽度为42mm，高度为68mm，安装边界需匹配标准AR系列步枪的下机匣接口，上下机匣结合面的平面度公差为0.03mm，固定销孔的同轴度公差为0.02mm，保证上下机匣装配后无旷量。

　　拉机柄的让位槽位于机匣右侧，槽宽为12mm，拉机柄的运动行程为110mm，可保证枪机框被拉动到后方挂机位置时无运动干涉。抛壳窗的开口尺寸为45mm*28mm，开口边缘做了15度的倒角处理，避免弹壳抛出时与窗口边缘发生碰撞。击针让位孔位于枪机容纳腔的中心位置，孔径为5.2mm，与枪机上的击针孔同轴度公差为0.015mm，保证击针打击底火时的对中度，避免出现击发无力或者击穿底火的问题。该结构的设计过程中，针对自动射击过程中的受力情况做了有限元仿真分析，在膛压达到峰值380MPa的工况下，机匣最大应力出现在枪管连接螺纹的根部，应力值为420MPa，低于7075-T6铝合金的屈服强度505MPa，安全系数达到1.2，满足连续射击的强度要求。导轨部分的受力分析模拟了安装1.5kg瞄准镜后连续后坐冲击的工况，导轨齿的最大变形量为0.03mm，不会影响瞄准镜的固定稳定性。快慢机的定位结构采用弹簧加载的定位销，定位销的弹簧预紧力设置为15N，既保证档位切换时的清晰手感，又不会因为预紧力过大导致操作费力。
