台式实验室离心分离设备整机结构

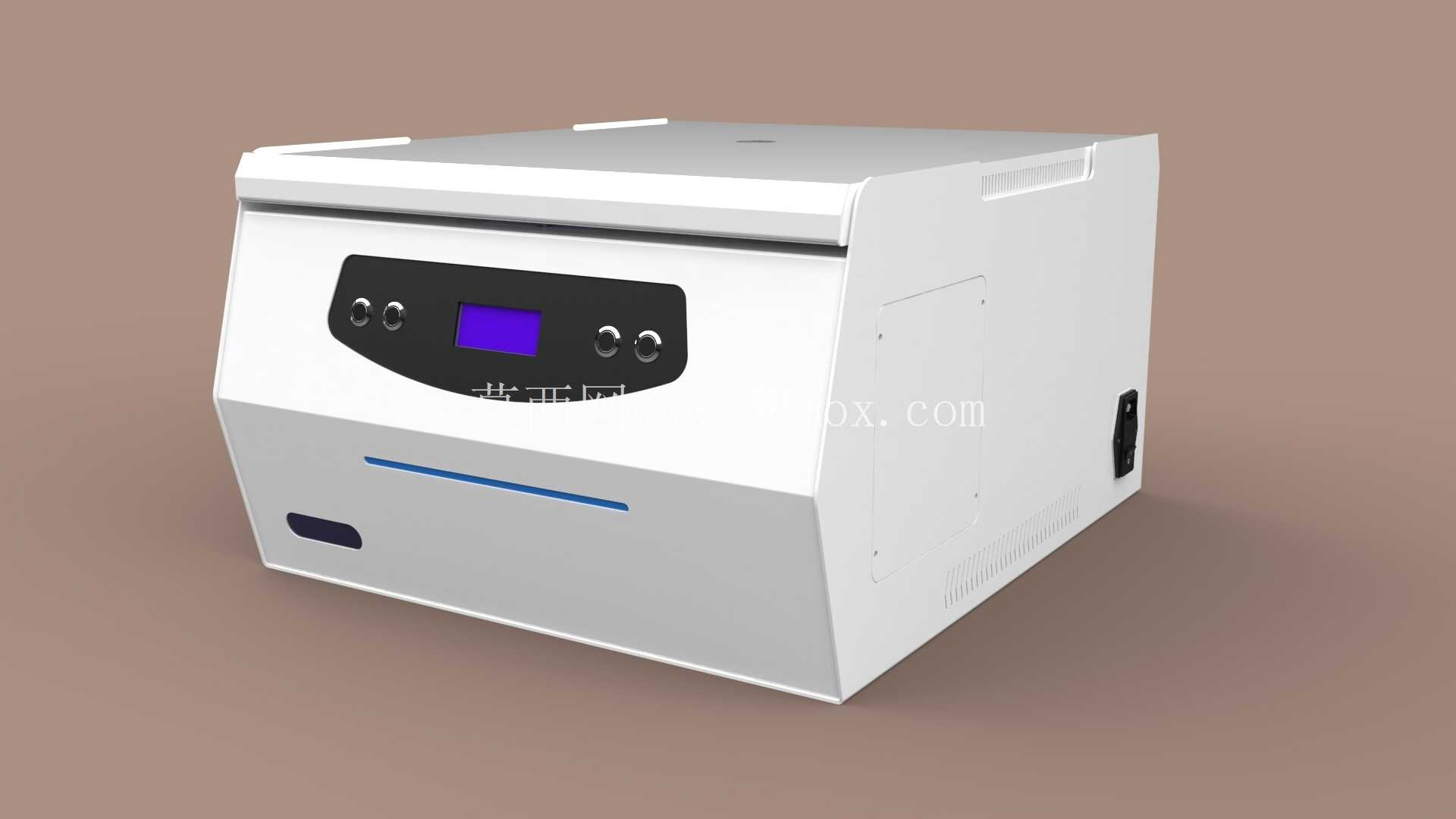

　　该设备属于台式实验离心装置，主要面向临床检验、生物样本处理、化学分析及高校实验教学场景，用于将液体介质中的悬浮颗粒、不同密度组分进行离心沉降分离。在医院检验科中，这类设备常承担血液样本血清分离、尿液沉渣浓缩、核酸提取前样本分层等工作；在生物实验室里，则可完成细胞沉淀收集、蛋白组分分离、微量试剂提纯等操作，是样本前处理环节的基础仪器。整机采用落地台式布局，外壳主体为钣金折弯焊接结构，外部覆盖件做圆角过渡处理，避免实验环境中尖锐棱角造成人员磕碰，也便于日常清洁消毒。

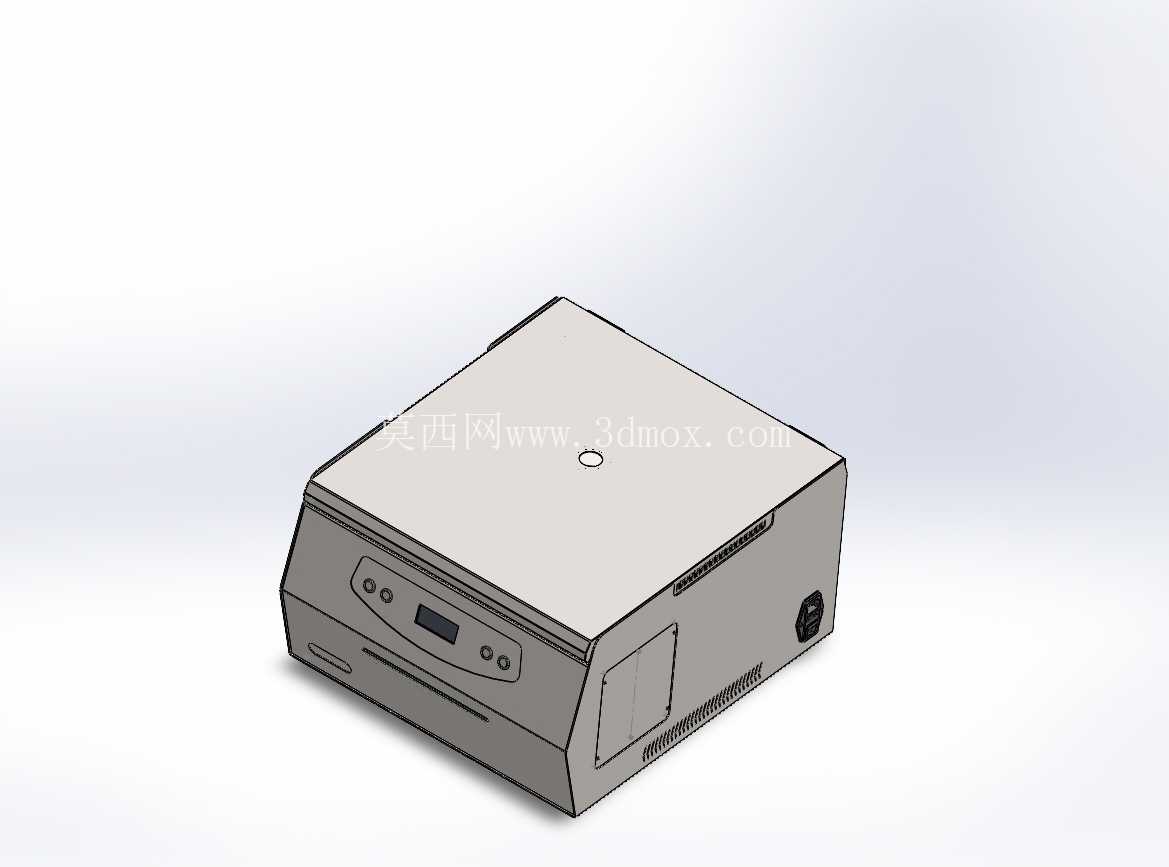

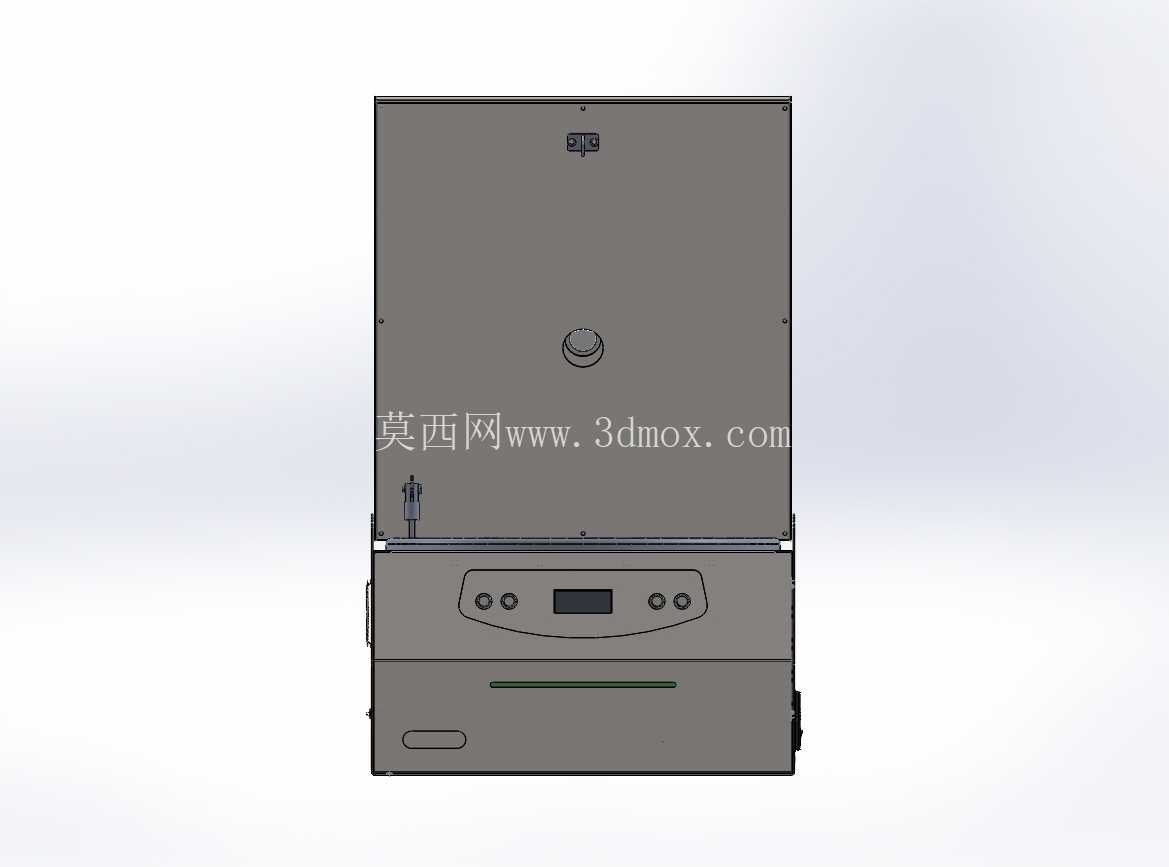

　　设备前部设置人机交互区域，黑色操作面板内嵌液晶显示屏，两侧分布调节按键与状态指示灯，操作人员可直接设置转速、运行时长、升降速曲线等参数，运行过程中屏幕实时反馈当前转速、剩余时间与腔体状态。面板下方开设长条状观察槽，可在不开启上盖的情况下辅助观察内部运行状态，下部还设置有应急检修口或样本取放辅助区域。设备顶部为翻盖式离心腔盖，闭合后通过电子锁与机械锁双重锁紧，运行过程中无法随意开启，避免高速旋转状态下的安全风险；盖体边缘做密封处理，降低运行噪音外泄，也防止样本溢洒后污染外部台面。

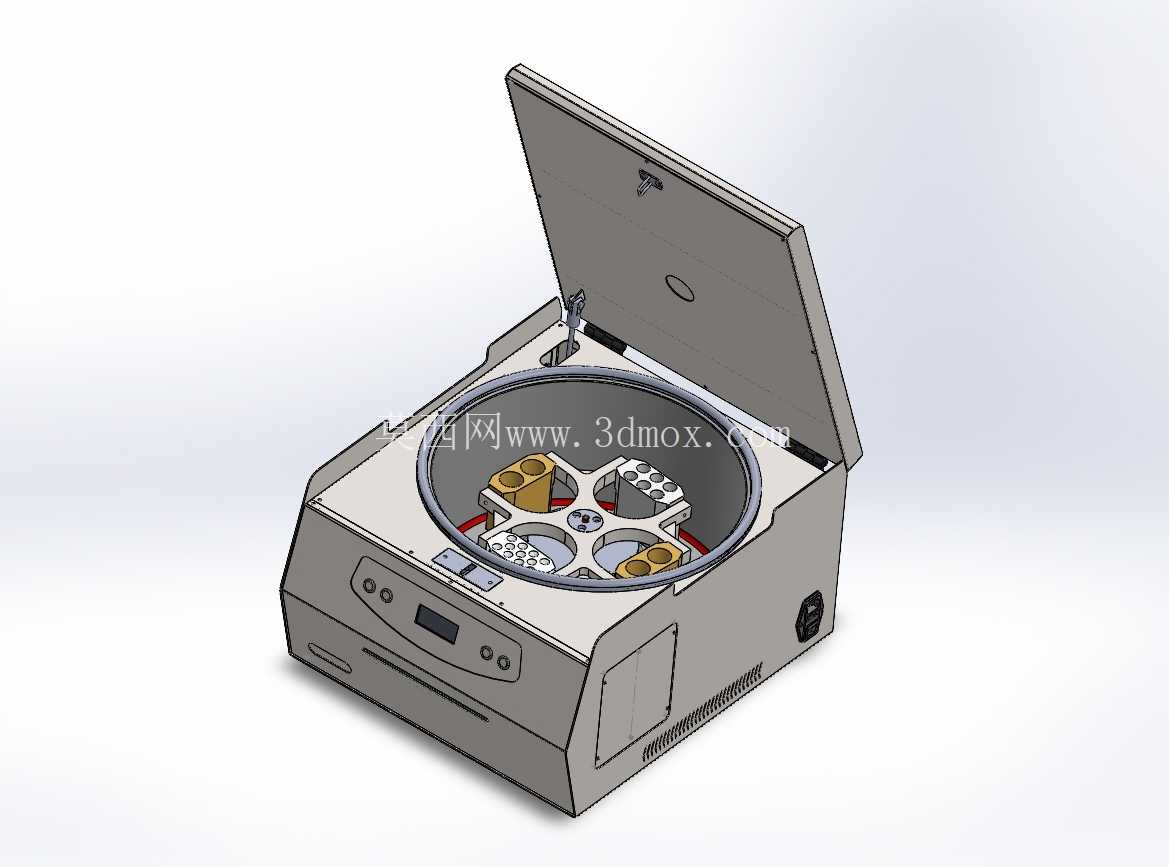

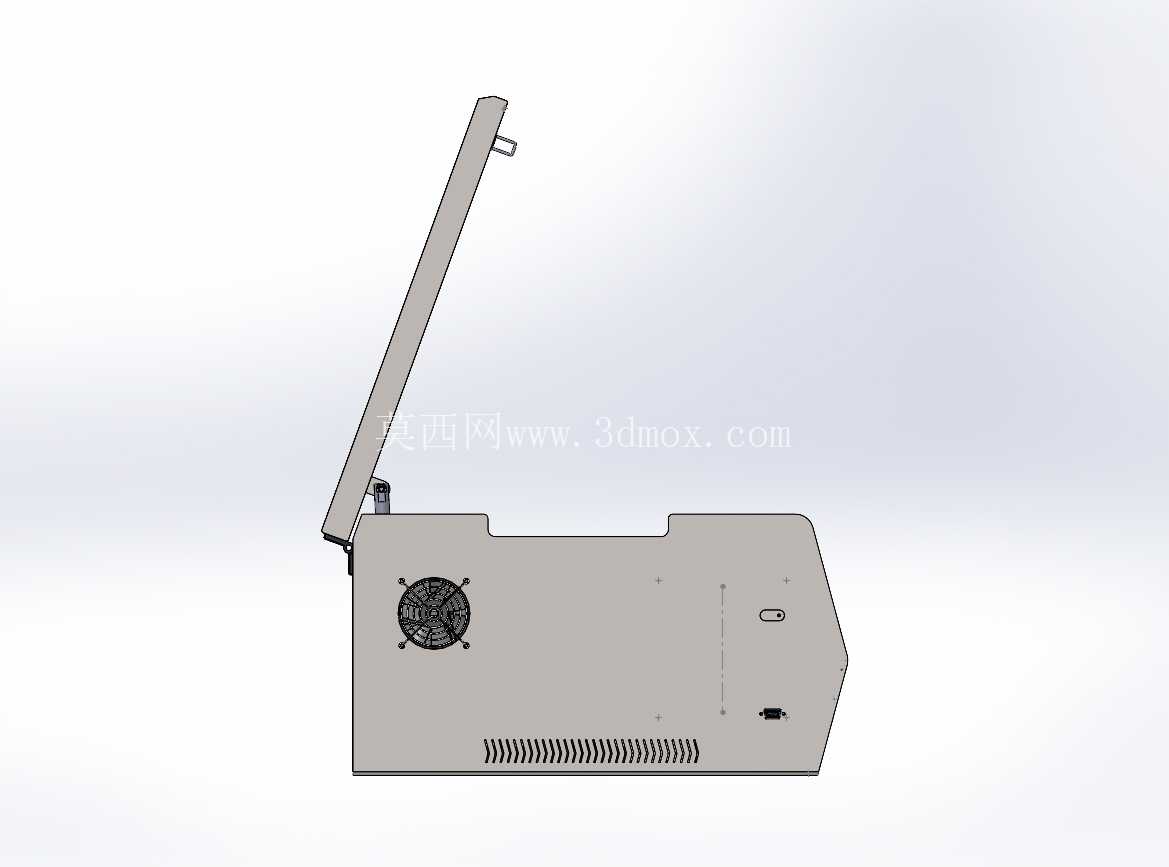

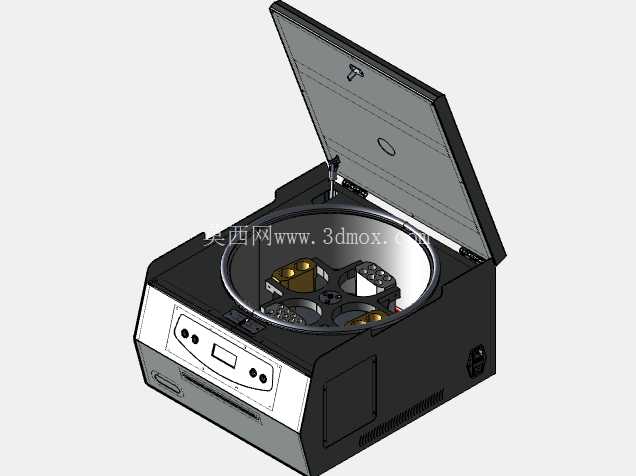

　　机身侧面布置散热格栅与电源接口，内置驱动电机、控制电路板与制冷模块（若为冷冻型机型），散热风道沿侧壁形成贯通路径，保证长时间连续运行时电机与电控元件温度处于合理区间。从结构设计角度看，整机重心被控制在机身中下区域，底部设置减震支撑脚，可抵消转子高速旋转带来的微量振动，避免设备在光滑实验台面上移位。内部离心腔采用圆柱形不锈钢内胆，耐腐蚀性强，可耐受常规消毒液擦拭，也能承接意外破裂的样本试管；转子安装在腔体中心的电机输出轴上，支持更换角转子、水平转子等不同夹具，以适配不同容量的离心管、采血管。

　　三维建模过程中，外壳钣金件的折弯半径、拼接缝隙、安装卡扣位置均按实际加工逻辑搭建，面板按键、显示屏、接口、散热孔等细节均有体现，内部预留了电机安装位、走线空间与配重平衡区域。设备外形尺寸适配常规实验台面，宽度与深度控制在单人可挪动范围内，高度保证开盖后不会触碰上方试剂架，背部与墙面预留散热间距即可正常使用，无需额外固定安装。这类设备的结构设计重点在于高速旋转安全防护、振动抑制、腔体密封与操作便利性，模型完整还原了外装件、交互部件与主要功能接口，可用于实验设备结构参考、仪器外观方案评审、教学演示模型搭建以及同类产品改型设计参考，能够帮助结构工程师快速理解台式离心机的整体布局逻辑与零部件装配关系。
