立式洁净实验室层流罩结构设计

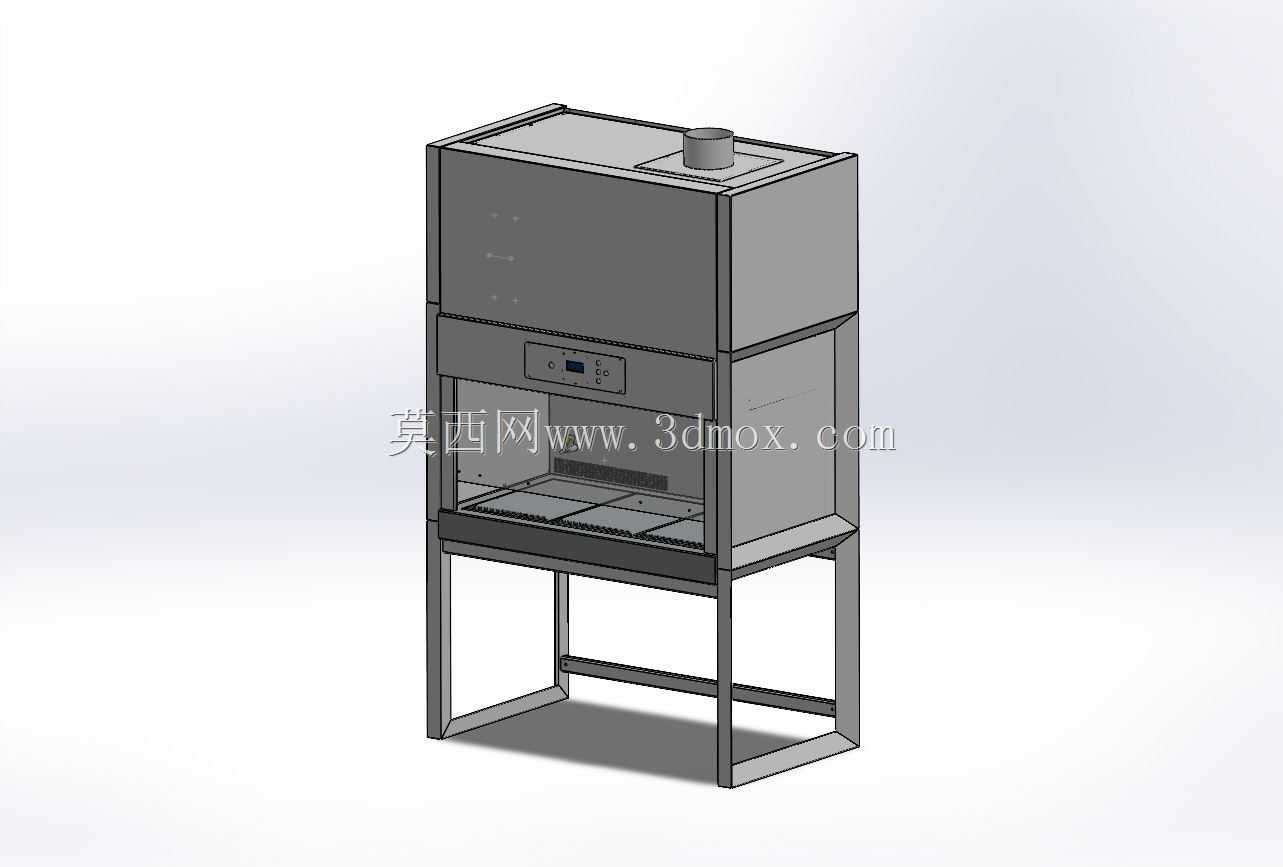

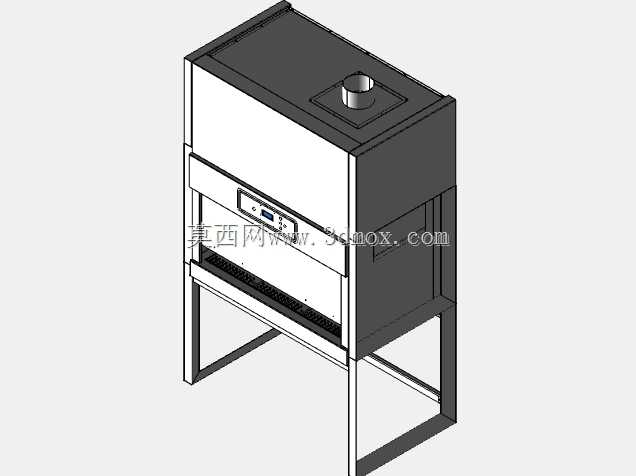

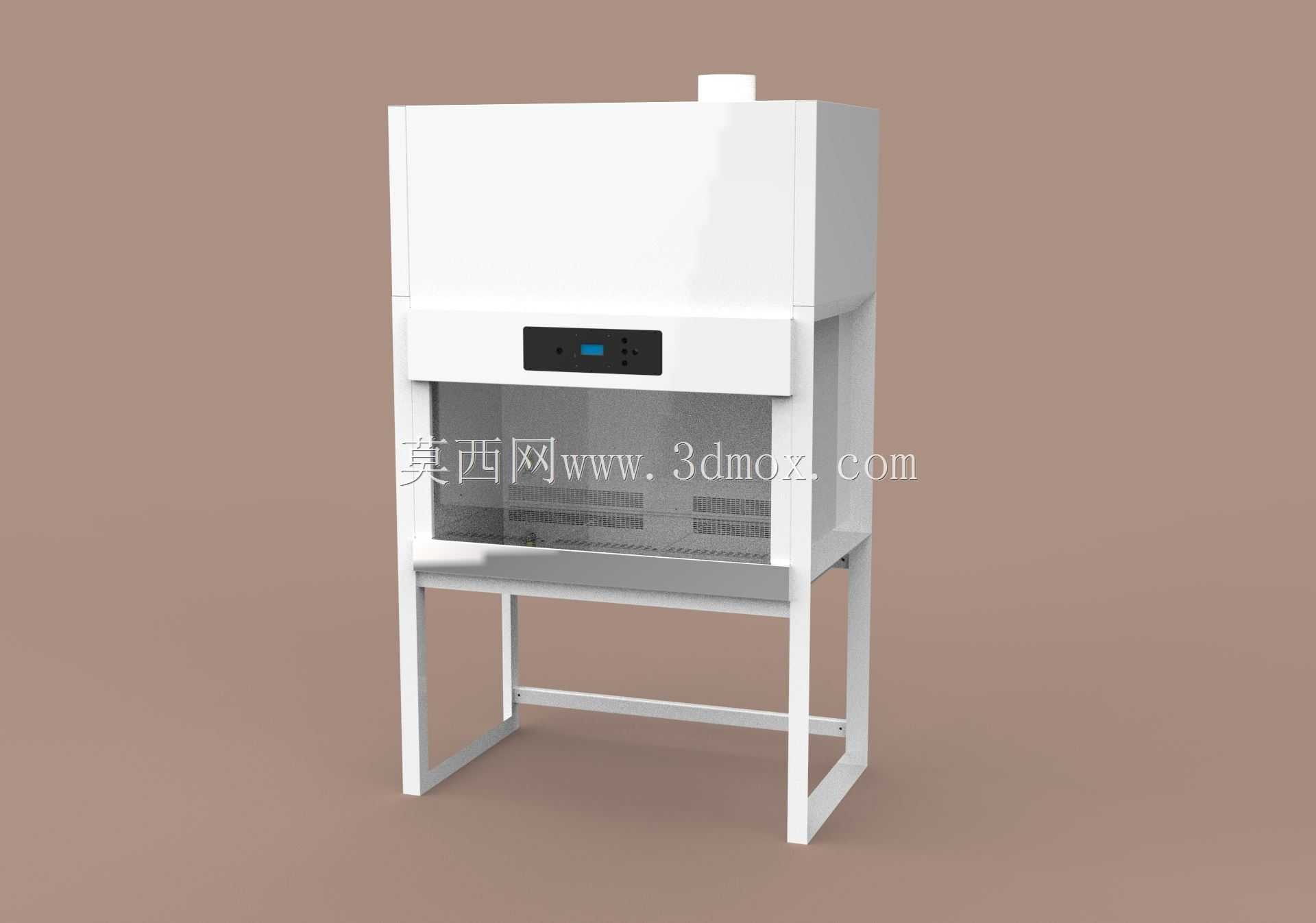

　　这款立式层流罩的三维结构设计，核心围绕实验室洁净操作场景的实际使用需求展开，区别于普通工业除尘设备，它的气流组织精度要求更高，主要服务于对局部洁净度有明确要求的实验操作环节，比如微生物接种、无菌试剂配制、精密样件预处理这类不能受外界浮尘、杂菌污染的操作场景，安装位置多在常规实验室内，不需要单独搭建大面积洁净间，就能在操作区域内形成符合要求的洁净空气环境，大幅降低洁净环境搭建的成本与空间占用。

　　从设备实际用途来看，它不是简单的排风设备，核心是通过均匀的垂直单向气流，在操作台面上方形成稳定的洁净空气层，把操作区域和外部普通环境隔离开，同时将操作过程中产生的气溶胶、微量粉尘、挥发性微量杂质及时带走，避免污染物扩散到实验室其他区域，也避免外部环境的污染物落到操作样件上。和普通超净台不同的是，这款层流罩采用落地支架式结构，操作台面下方预留了充足的腿部空间，也可以放置小型实验支架、低温模块这类配套装置，适配长时间坐姿实验操作的需求。

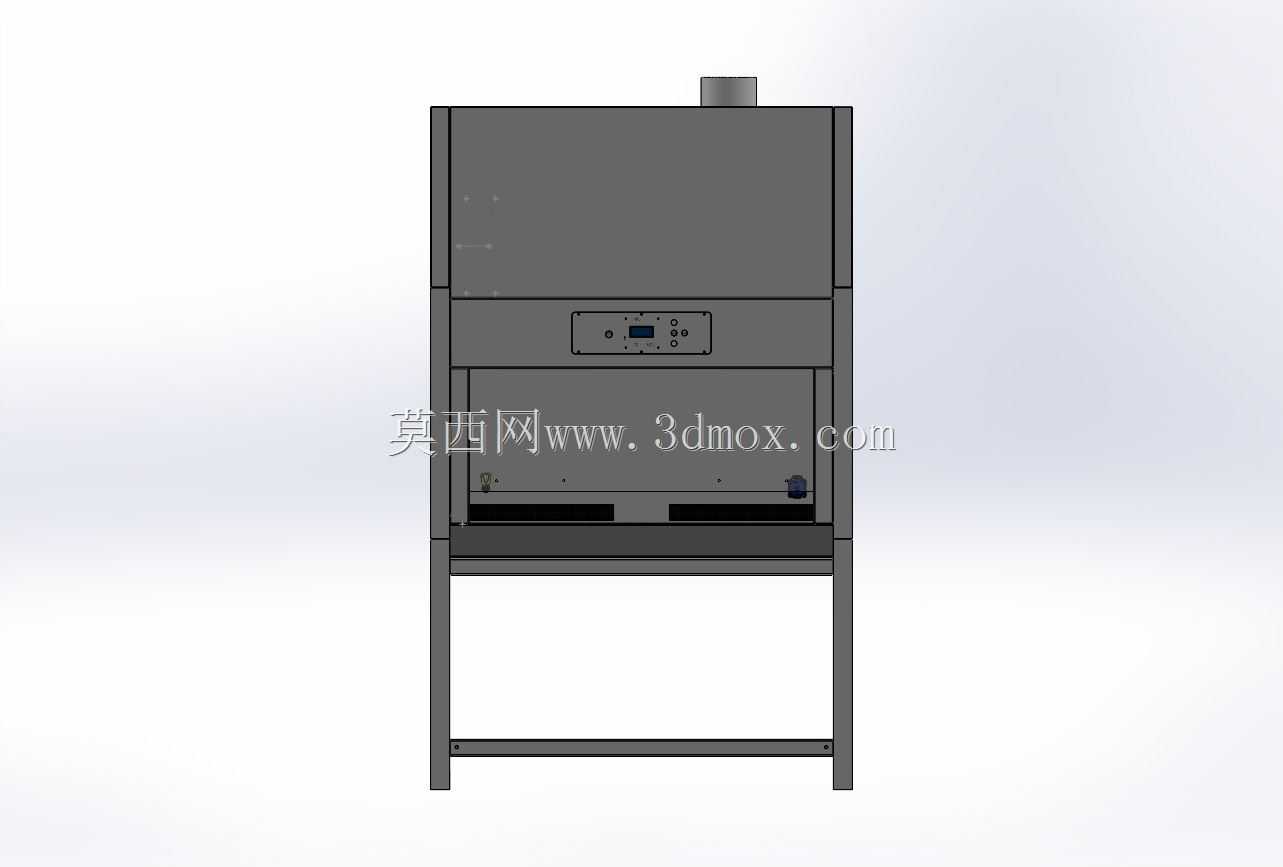

　　产品功能特性上，上部箱体集成了风机过滤单元，预留了顶部排风对接接口，可以根据实验室排风系统的布局选择直排或者内循环模式，正面操作区采用透明可视围挡，既保证操作视野无遮挡，也能减少外部气流对层流状态的干扰，围挡下部留足操作开口，手臂进出不会对气流均匀性造成明显扰动。正面上部集成的控制模块，可以调节风机转速，匹配不同操作场景下的风速需求，常规使用时操作区断面风速控制在0.3-0.5m/s区间，就能保证气流均匀不出现涡流，不会把台面的杂物吹起，也能有效阻隔外部污染物侵入。

　　设计思路上，整体采用模块化拆分结构，上部风机箱、中部操作腔、下部支撑框架三个部分可以单独拆分，方便加工运输以及后期过滤元件的更换维护。支撑框架采用方管焊接结构，底部设置可调脚杯，可以根据实验室地面的平整度调整设备水平，避免长期使用出现框架变形影响箱体密封。操作台面采用不锈钢整板折弯设计，台面预留排液凹槽，方便实验过程中洒落的液体集中收集清理，不会渗到设备内部腐蚀结构件。箱体内部的流道做了圆弧过渡处理，避免直角位置形成气流死角，保证出风面的风速均匀度偏差控制在15%以内，不会出现局部风速过高或者过低的情况。

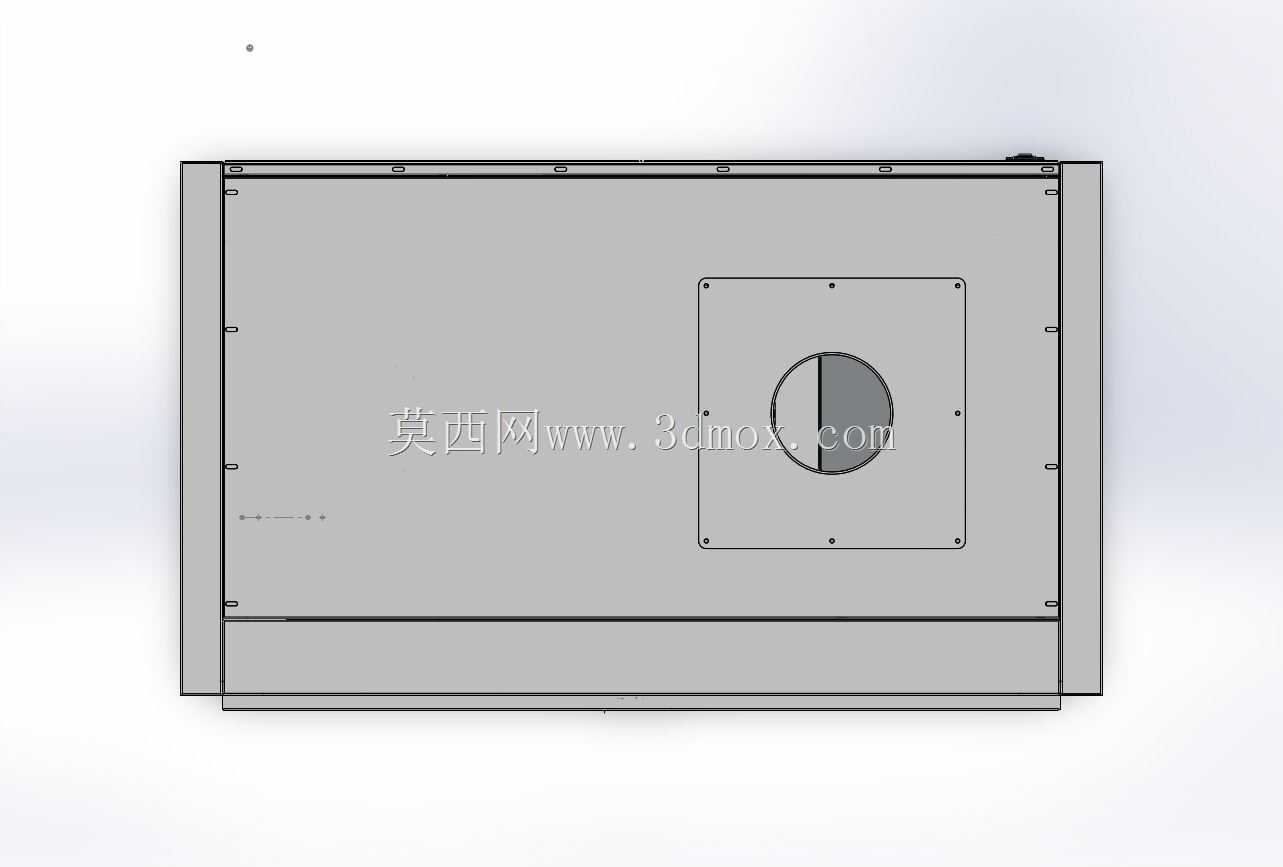

　　外形尺寸与安装边界方面，这款设备的整体宽度适配常规实验室标准实验台的布局，深度控制在800mm左右，不会占用过多实验室通道空间，整体高度控制在2.2米以内，适配常规实验室2.8米左右的层高，顶部排风接口直径150mm，如果对接实验室集中排风系统，需要在安装位置上方预留不小于300mm的管线对接空间。设备安装时不需要做地面固定，依靠自身支架的重量就能保持稳定，放置位置需要远离实验室门口、空调送风口这类气流扰动大的区域，距离墙面预留不小于100mm的检修空间，方便后期更换过滤器、检修风机模块。操作区的开口高度距离台面400mm，适配大多数成年人坐姿操作的手臂活动范围，不需要抬高手臂就能完成全部操作，长时间使用不容易产生疲劳。

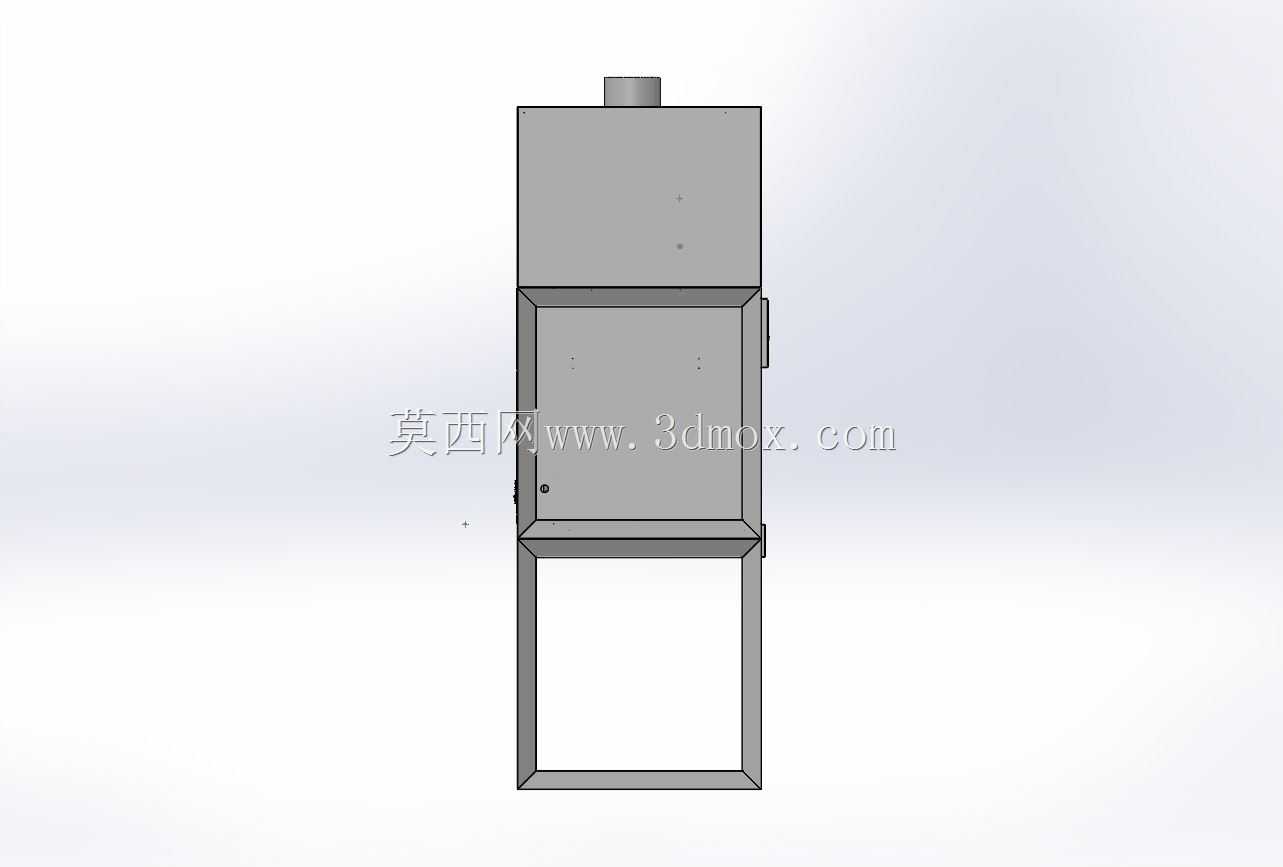

　　结构细节上，透明围挡采用钢化玻璃材质，通过卡槽固定在框架上，不需要复杂的连接件，后期如果出现破损可以快速更换。上部箱体的检修门设置在侧面，更换过滤器时不需要移动设备正面的操作物品，打开侧门就能抽出过滤单元完成更换。控制模块的接线全部走框架内部的走线槽，外部没有明线，避免实验过程中管线被试剂腐蚀或者被物品剐蹭破损。支架中部设置横向加强撑，既提升框架整体的抗扭刚度，也可以作为脚踏位置，提升操作时的舒适度。
