多工位转盘式裁片贴附一体机

　　这套设备面向片状辅料、标签膜片、防护垫片类工件的自动裁切与贴附工序，常见于消费电子外壳贴膜、日化包装盒贴标、五金件防护片粘贴以及小型塑胶件辅料装配场景。产线末端通常对接人工收料盒或皮带输送线，前端由人工或上游机构将待贴工件放入转盘治具，设备即可连续完成上料定位、料带剥离、裁片定长、机械手取片、贴附压合和成品转出等动作，适合中小批量多品种产品的柔性生产。

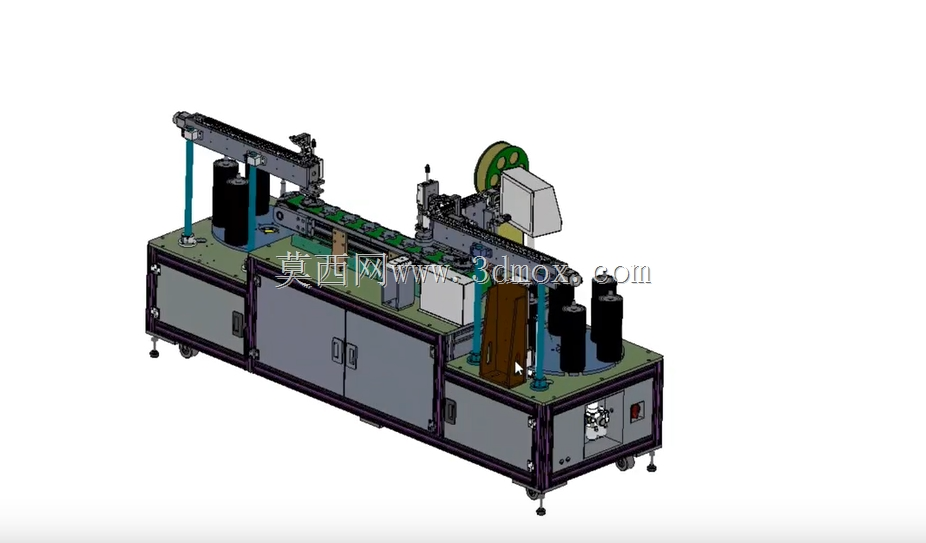

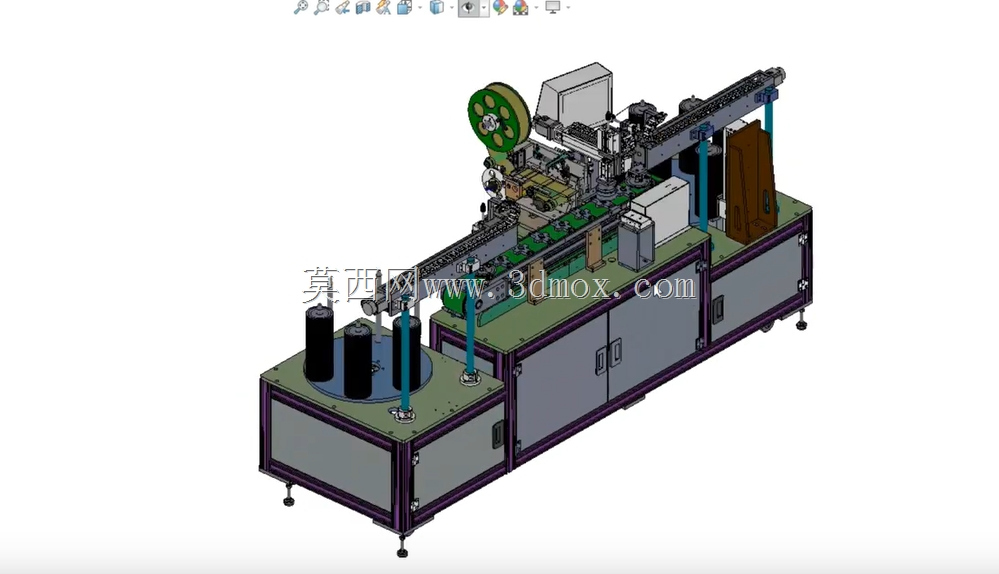

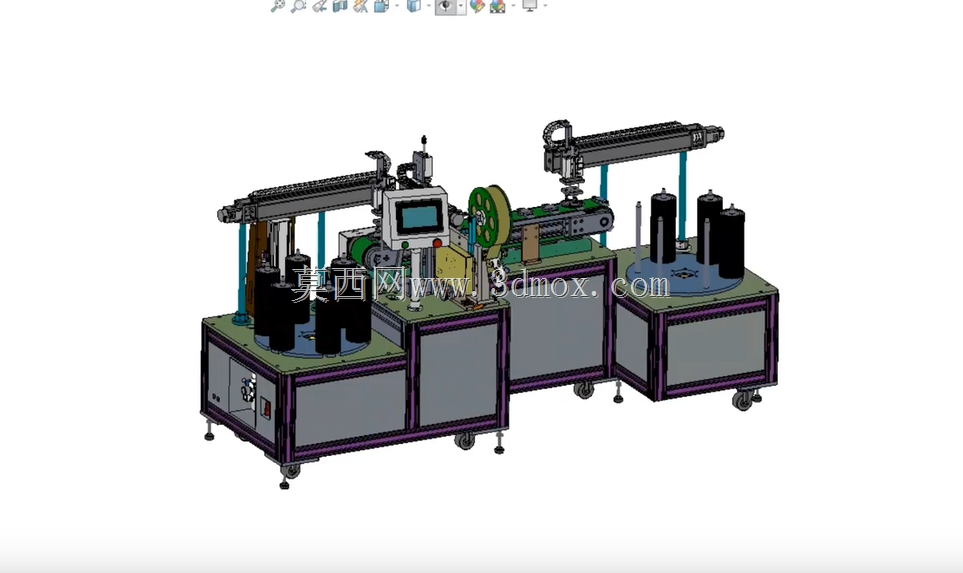

　　整体布局采用三段式机架拼接结构，底部为方管焊接框架，外封钣金门板，台面铺设铝板作为安装基准。左侧布置多工位凸轮分割器驱动的旋转转盘，圆周均布若干套仿形治具，治具根据工件外形加工定位槽，并预留真空吸附孔，工件放入后由负压固定，避免转盘高速启停时发生位移。转盘周边按工序分布人工上料位、除尘位、贴附位、压合位和下料位，各工位动作通过凸轮分度与传感器信号互锁，保证节拍稳定。

　　中段为料带供料与裁切机构。料卷安装在气胀轴或阻尼张紧轴上，经过导向辊、牵引辊和剥料板进入裁切区；牵引由伺服电机配合同步带轮实现定长送料，裁切端采用直动切刀或滚切结构，刃口材料选用淬火模具钢，切刀间隙根据膜片厚度调整。对于带底纸的标签料，剥料板处设置锐角折返结构，底纸改向后标签前缘自动翘起，便于吸盘取料；对于无背胶的绝缘片、缓冲泡棉，则增加静电消除或离子风嘴，防止裁片粘连。

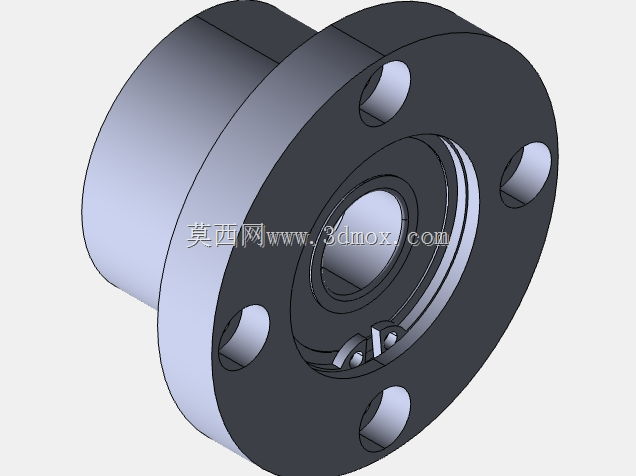

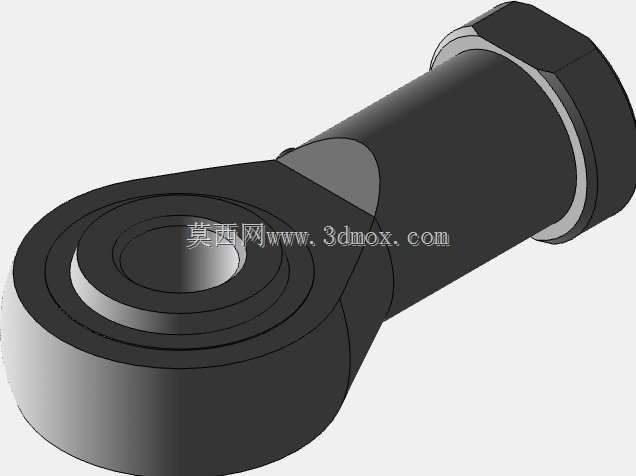

　　贴附执行部分采用直角坐标机械手，横梁由铝型材或直线模组构成，X、Z两轴伺服驱动，末端安装真空吸嘴与浮动压头。吸嘴取片后移动至工件上方，视觉或机械定位确认位置后下行，先以轻压使胶面接触工件，再由压头滚压或平压，排出气泡并保证贴附平整。压头内部设置弹簧浮动结构，补偿工件高度误差，压力可通过调压阀调节，避免压伤外壳或造成贴附偏移。

　　右侧机架主要布置电气控制柜、人机界面和安全防护组件。触摸屏安装在悬臂操作箱上，可显示产量、报警信息、各轴坐标及参数设置；PLC、伺服驱动器、继电器和真空发生器集中安装在柜内，线槽与气管分开布置，维护时可通过门板快速接近。设备四角安装脚轮和可调脚杯，搬迁时松开脚杯推移，就位后旋转脚杯承重并调平台面，保证转盘和模组的水平度。

　　从安装边界看，整线长度约为四至五米，宽度约一米五至两米，台面高度通常控制在八百五十毫米左右，符合人工上料的操作高度。设备上方机械手行程最高点距地面约两米，现场需预留顶部维护空间和安全门开启距离；气源要求稳定干燥压缩空气，压力约零点五至零点七兆帕，真空回路配备过滤器和负压开关。转盘区域设置光栅或安全围栏，人工取放料口采用双手启动或安全光幕联锁，一旦人员进入运动区域，伺服轴立即停止。

　　结构设计上，机架焊接后进行退火处理，加工台面一次铣削成型，保证模组安装面的平面度；转盘选用知名品牌凸轮分割器，重复定位精度高，长期运行磨损小。易损件如吸嘴、切刀、压合胶轮均采用快换结构，更换产品时只需更换治具并调用对应程序，缩短换型时间。走线采用拖链防护，气管与电缆在运动部位留有弯曲半径，避免长期弯折断裂。

　　在工艺适配方面，该设备可兼容不同尺寸的片状材料，通过修改伺服送料长度、贴附坐标和压合时间实现快速切换；对于需要高精度贴附的产品，可在机械手末端增加CCD视觉系统，对工件边缘或特征点拍照补偿，消除治具摆放误差。整机将机械传动、真空吸附、伺服运动和逻辑控制集成在统一平台上，结构紧凑、工序集中，能够替代人工完成重复性裁片贴合作业，提升贴附一致性和产线自动化程度。
