全自动圆瓶容器不干胶贴标设备

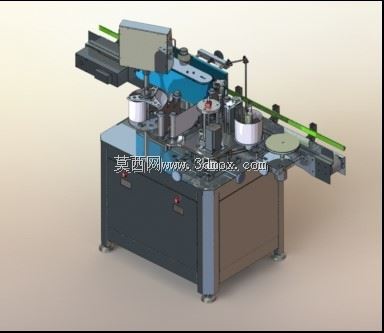

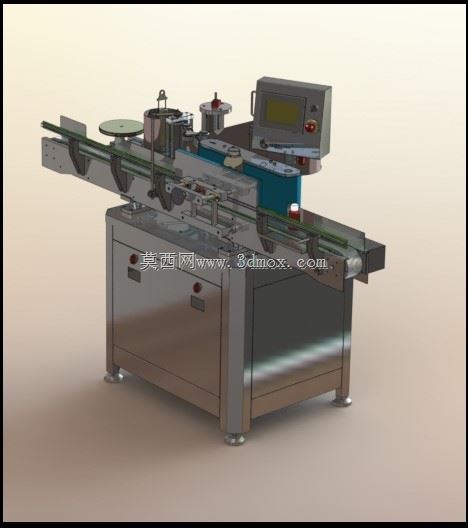

　　这套全自动圆瓶贴标设备的三维结构完整还原了产线级贴标工位的真实布局，整机采用不锈钢柜体作为承载基座，柜体底部配置可调支撑脚杯，用于在车间地面找平并吸收贴标执行机构高速往复动作产生的微振动，柜体内部预留电气控制元件、驱动气源处理组件的安装空间，正面设置带锁检修柜门，方便日常维护时排查线路、更换易损件。设备顶部沿物料流向布置直线输送导轨，输送链道两侧设置可调导向护栏，护栏间距可根据待贴标容器的外径进行手动调节，适配从细长口服液瓶到大容量食品罐的多种圆柱类容器，输送入口段可直接对接上游理瓶机、灌装机的出料端，出口段可衔接喷码工位、收料转盘或装箱流水线，无需额外改造转接结构即可嵌入现有包装产线。

　　贴标执行核心区域布置在输送线中段上方，包含标签料卷安装轴、牵引送标辊、剥标板、覆标压辊以及测物电眼，标签卷装载在从动料轴上，牵引辊按设定步距拉动底纸行进，剥标板处底纸急转弯折返，不干胶标签因自身刚度脱离底纸，顺势贴合到经过工位的容器表面，随后由海绵压辊或柔性毛刷轮滚压，排出标签与瓶壁之间的气泡，保证贴附平整无褶皱。针对圆柱容器圆周贴标的工艺需求，工位处配置立式搓滚机构，容器进入贴标位后被两侧同步带夹持旋转，标签在容器转动过程中连续贴合，可实现整周环绕贴标或定点定位贴标，部分机型还可配套打码组件，在标签离型前同步打印生产日期、批次号等可变信息。

　　设备右上方悬臂安装人机操作触摸屏，控制箱内置PLC与伺服驱动模块，操作人员可在触控界面设置贴标延时、送标速度、输送速度、标签计数等参数，测物光电传感器检测到容器进入工位后才触发送标动作，无瓶时自动停送标签，减少耗材浪费。结构设计阶段重点考虑了换型调试的便捷性，标签料轴、导向辊、剥标板的位置均设置刻度调节手轮，更换不同规格标签时无需大量拆卸零件，松开锁紧手柄即可调整走纸路径与贴标高度，护栏宽度调节采用双侧同步丝杆，转动手轮即可让两侧护栏对称开合，保证容器始终处于输送线中心位置，避免贴标偏移。整机外形沿输送方向呈长条形布局，长度方向覆盖进料缓冲、贴标执行、出料导出三个区段，宽度方向控制在单人可操作维护的范围内，设备上方的标站、触摸屏均不超出柜体投影过多，安装时只需在地面预留对应长宽的操作空间，两侧留出开门维护与更换标签卷的作业距离即可，进线端接入车间220V电源与压缩空气管路即可完成基础部署。

　　这类设备广泛应用于制药行业口服液瓶、药瓶贴标，食品行业酱料瓶、饮料瓶贴标，日化行业化妆品圆瓶、洗护用品容器贴标等场景，相比人工贴标，贴附位置一致性高、生产节拍稳定，可长时间连续运行，三维建模时完整还原了钣金柜体、输送链板、辊轴、传感器、标站、触摸屏等所有零部件的装配关系，对可调机构的运动行程、连接方式都做了对应结构表达，可直接用于设备方案展示、结构干涉校验、产线布局规划以及非标改造参考，设计人员可在此基础上根据自身产线的容器规格、产能需求调整输送宽度、标站配置与附加功能模块，比如增加定位相机实现高端产品的高精度定点贴标，或增加双标站实现容器正背双面标签同时贴附。
