矩形汽缸蒸汽空气动力发动机结构

　　这套结构围绕矩形截面汽缸这一核心布置展开，与常见圆形缸体的往复式动力装置不同，其工作腔采用近似方形的壳体轮廓，内部通过偏心转子、滑动密封件和配流通道完成蒸汽或压缩空气的能量转换。介质从机体下部接口进入后，沿缸体内部通道分配到不同工作腔，压差作用在转子叶片或密封块上，使主轴产生连续旋转；做功后的介质再通过另一侧通道排出。机体端部布置有端盖、轴承位和主轴伸出段，端盖上的多颗紧固件用于承受腔内压力并保证接合面密封，侧面的飞轮则用于储存转动惯量，抑制扭矩波动，使低速运转更加平稳。

　　从实际用途看，这类装置可用于教学演示、老式动力机构复原、小型蒸汽动力试验以及压缩空气驱动的低速旋转机构验证。它的价值不在于追求高功率密度，而在于清晰展示容积式动力转换过程：转子偏心安装于矩形工作腔内，转子与缸壁之间形成周期性变化的密闭空间，介质膨胀推动转子回转。相比曲柄滑块式蒸汽机，这种结构省去了复杂的曲柄连杆和滑阀配气机构，运动件数量更少，主轴直接输出旋转运动，布置更紧凑；但密封件与缸壁、转子端面之间的配合精度要求较高，磨损后会直接影响容积效率。

　　建模时需要重点处理几条几何关系。首先是矩形缸体与偏心转子的中心距，中心距决定工作腔最大容积和密封件行程，也直接影响输出扭矩特性；若偏心量过大，密封块伸出长度增加，接触应力和卡滞风险上升，若偏心量过小，则工作腔容积变化不足，动力输出偏弱。其次是端盖与转子端面的间隙，间隙过大会造成介质旁通，过小则在热膨胀后出现擦碰。端盖上的螺栓孔应沿压力边界均匀分布，并在轴承孔周围保留足够壁厚，避免装配后端面变形。主轴伸出端需要兼顾密封和支承，轴承位、轴肩、联轴器或带轮连接段应按同轴关系建立，避免装配时出现台阶错位。

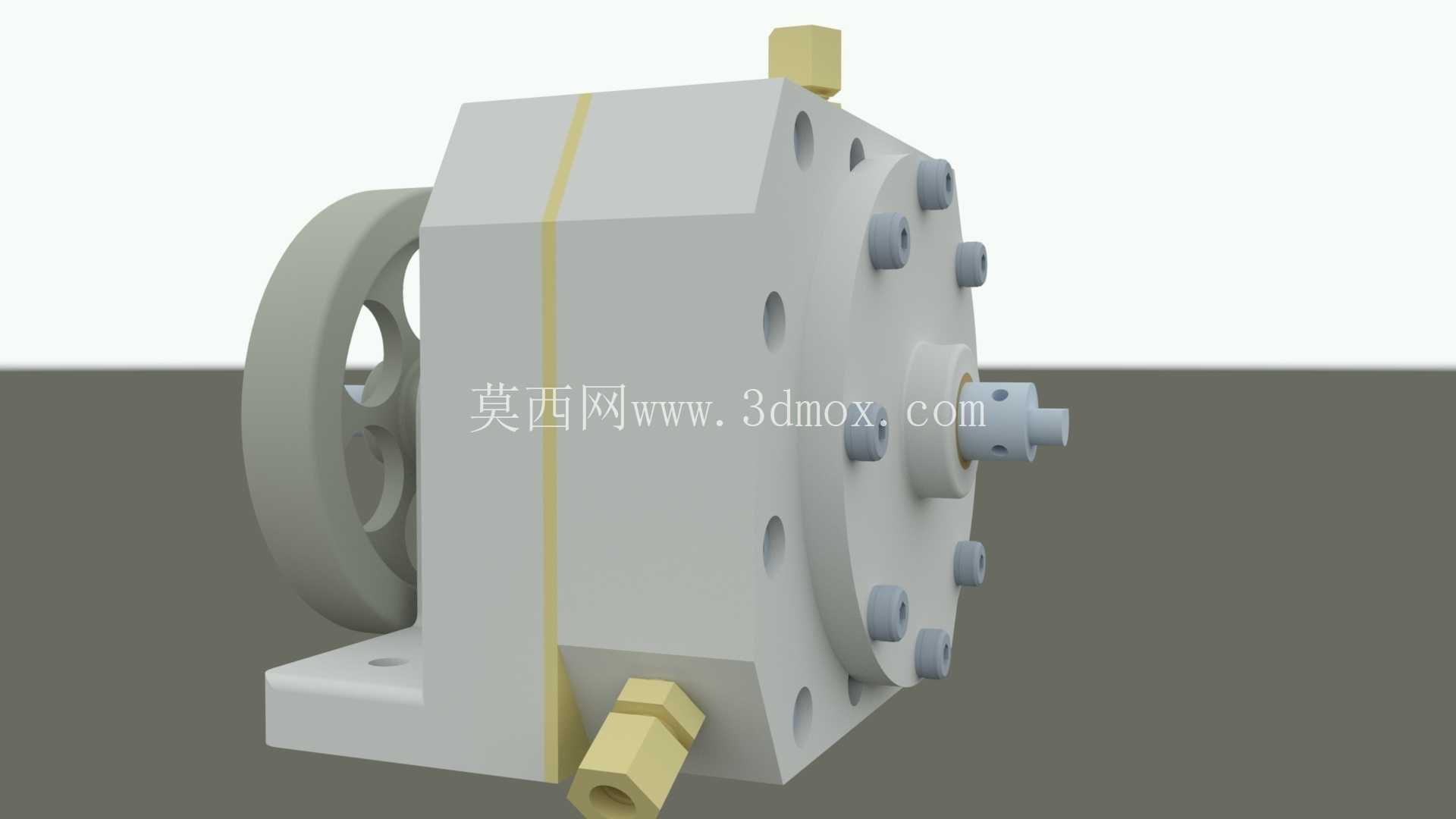

　　外形边界方面，主体缸体呈方块状，便于在台架上定位，也利于加工时找正；底部安装座带有固定孔，可将整机锁定在基座或实验平台上。前端圆形端盖向外突出，主轴从中心伸出，用于连接负载；侧向飞轮占据较大径向空间，布置设备外罩或管路时需要预留飞轮旋转半径，不能只按方形缸体尺寸估算占位。下部介质接口靠近底座，管路走向短，装拆时可用开口扳手操作，但接口周围应留出接头拧紧空间。顶部小接口可根据方案作为辅助进排口、堵头或测压点使用，建模时应保留接口螺纹或插接段的真实尺寸，以便后期接入管路元件。

　　结构设计思路上，方形壳体更适合平面加工，缸体内壁可通过铣削获得较稳定的直线轮廓，端盖则采用圆形板件覆盖转子区域，兼顾承压和加工便利。壳体外部的纵向加强或合模分界位置，在实物中可作为缸体拼合面处理，拼合面需要平直并配合密封垫，保证高压介质不泄漏。飞轮采用带辐板孔的轮形结构，既增加外缘质量，又减轻整体重量；轮缘、轮毂和辐板之间的过渡圆角不能省略，否则在高速旋转或反复启停时容易在应力集中处产生裂纹。

　　在系统集成时，还要考虑介质条件。蒸汽工况下，缸体、端盖、转子和密封件存在热膨胀差异，冷态装配间隙不能按常温气动模型完全照搬；压缩空气工况则需关注供气含水、润滑和排水问题，否则滑动密封件容易干磨。进排接口的通径要与工作腔容积变化速率匹配，通径过小会产生节流损失，过大则使阀体和管路占用空间增加。对于三维建模人员，装配中应重点检查转子与缸壁、密封块与槽道、端盖与主轴、飞轮与轴端、底座螺栓与安装平台之间的干涉关系，并让所有运动件在极限转角下保留合理间隙。这样完成的数字样机不仅能展示外观，还能用于运动校核、加工件拆分、密封方案讨论和教学原理验证。
