移动式气瓶焊接作业承载推车结构

　　这套结构围绕车间内频繁移动的焊接作业需求展开，把气瓶承托、焊机安放、线缆收纳和短距离转运整合在同一台小车上，适合维修班组、钢结构预制工位、管道安装现场以及临时加工作业区使用。实际生产中，焊接设备往往不会固定在某一个点位，工件尺寸、拼装位置和现场通道都会变化，单独搬运焊机、拖拽气瓶、整理电缆既耗费体力，也容易造成瓶体磕碰、软管折弯和接头污染。该推车的核心价值在于将这些分散要素集中到一个可推移的平台上，操作人员到达工位后只需接通电源、引出焊枪和气管即可开始作业。

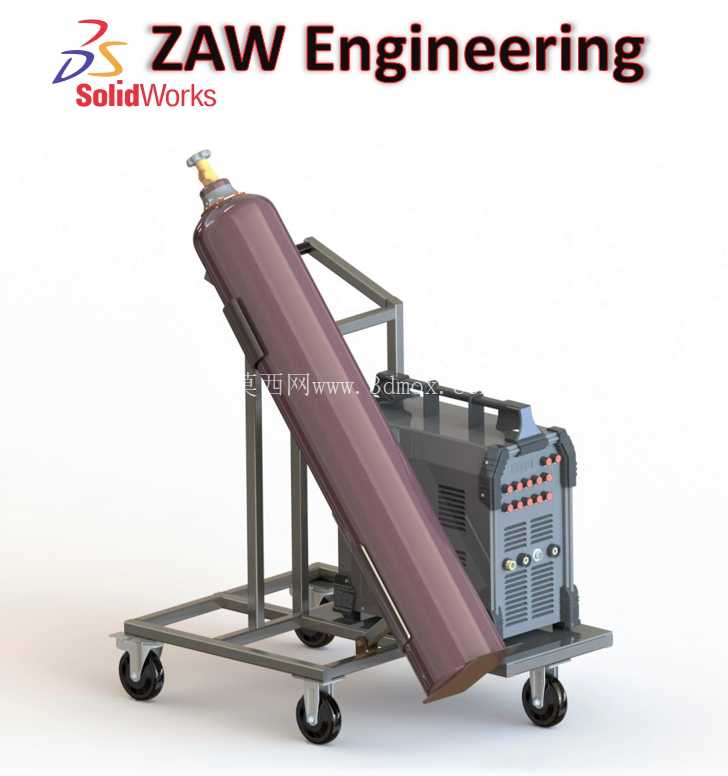

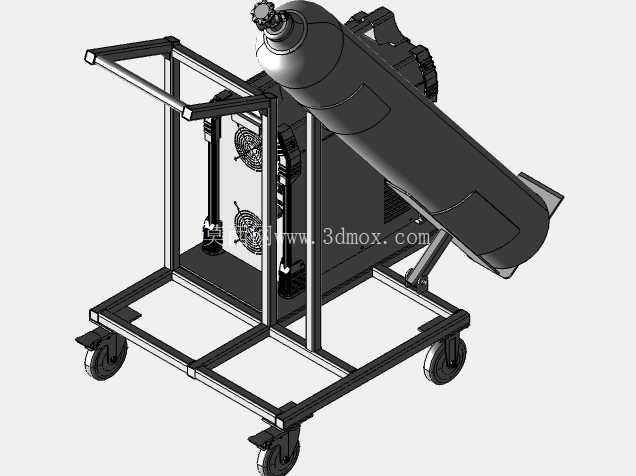

　　车架主体采用方管焊接框架，下层平台用于放置焊接电源，平台边缘保留限位空间，避免设备在推移过程中滑移。焊机后侧和侧面不设置封闭挡板，使散热风道保持通畅，控制面板朝向前方偏上位置，操作人员站在车侧即可调节电流、查看接口状态。气瓶托架采用倾斜布置，瓶体轴线与竖直方向形成一定角度，底部由托座承接，中部通过绑带或限位框架约束，上部靠近瓶阀区域留出操作空间。这样的布置既降低了整车重心，也缩短了车架长度；倾斜后的瓶体不会完全压靠在焊机外壳上，中间保留检修和散热间隙。

　　推把位于气瓶后侧，由框架向上延伸形成握持区域，推移时受力点靠近整车重心，转弯和越过车间地坪接缝时更易控制。四个脚轮承担移动与支撑功能，前轮主要负责转向，后轮提供稳定承载；轮架高度经过协调，使下层平台离地距离兼顾通过性和稳定性。对于需要经常在设备基础、型材堆料和半成品构件之间穿行的场景，小车外形宽度控制在常规通道可通过的范围内，长度则覆盖气瓶斜置后的下端投影与焊机平台深度。安装边界上，瓶体下端不得超出底盘后侧，瓶阀和减压元件上方不能与推把干涉，焊机前面板需要保留插头、电缆和调节旋钮的操作空间。

　　结构设计时，底盘不是简单平铺一层框架，而是通过纵梁和横梁形成多个承载区。气瓶斜向载荷会对托架产生沿瓶体轴向和法向的复合力，托座位置需要承受瓶体自重并限制其向下滑移，侧向挡杆则负责吸收转运过程中的横向摆动。焊机平台区域以均布载荷为主，框架间距不宜过大，否则设备底部长期受力会产生局部振响。脚轮安装板与主管连接处承受反复冲击，建模时需要保证焊缝连接面连续，螺栓孔位置与轮架规格匹配，避免后期更换脚轮时出现孔位错位。

　　在使用流程上，气瓶装入时先将瓶底落于低位托槽，再把瓶身靠向斜架，随后收紧绑扎件；焊机从车架侧面或前方落位，电缆可沿框架侧边绑扎，焊枪在非作业状态下可绕置于台面或挂钩区域。气管从瓶阀减压后沿车架走向焊机，走向尽量避开尖锐棱边和高温飞溅区。整车停稳后，脚轮承担支撑；若现场地面坡度较大，应配合制动轮或临时挡块，防止焊接过程中车体移位。

　　从建模角度看，该作品适合用来检查管材框架的空间干涉、脚轮回转范围、气瓶倾斜姿态以及焊机维护空间。瓶体作为长圆柱件，其外轮廓与斜撑、绑带、推把之间的间隙需要逐项核对；焊机外壳上的散热孔、面板旋钮和接口位置虽属于设备本体，但在推车布局中直接决定平台宽度和后侧留空。框架端部、托板折弯边和轮架安装面的处理，也反映了小型车间工装在承载、轻量化和可制造性之间的平衡。整体结构没有复杂传动机构，却对尺寸边界、操作姿态和现场工况有较高要求，是典型的移动式焊接辅助承载设备。
