模块化超声波塑料焊接工作站

　　这套三维结构方案面向塑料件超声熔接工序，常见于消费电子外壳、小家电组件、汽车塑料饰件、医疗耗材以及阀体类小总成的装配线。设备核心思路是把高频振动能量集中作用在两层塑料贴合界面，通过焊头将机械振动传递到工件，界面处分子摩擦生热后熔融，保压冷却后形成连续密封焊缝，整个过程不依赖胶水、卡扣或额外紧固件，节拍短、污染少，也便于在洁净装配环境中布置。

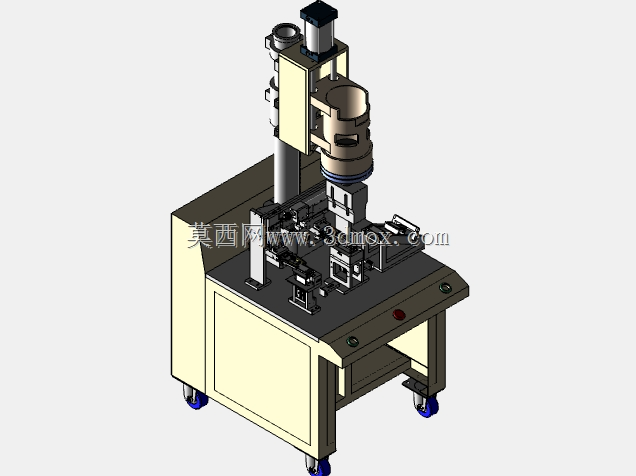

　　从整机布局看，下部采用箱式焊接机架，内部可容纳超声发生器、电气控制元件、气路及线缆，台面作为工装安装基准。机架底部配置脚轮，方便在车间内移位和换线；台面边缘布置启动按钮与急停按钮，符合双人或单人操作时的安全控制习惯。台面上预留了较完整的工装区域，工件定位座、压紧块、仿形支撑和手动/自动送料位置都围绕焊头正下方展开，使焊接载荷尽量沿竖直方向传递，避免偏载引起焊缝深浅不均。

　　上部超声单元采用立柱导向与升降执行结构，焊头、换能器、调幅器相关组件集中安装在可升降滑台上。设计时需要重点控制焊头工作面与工件焊接面的平行度，若平行度偏差过大，会造成局部过焊、局部虚焊，甚至在薄壁件表面留下明显压痕。滑台导向件承担下压过程中的侧向约束，机架台面则需要提供足够刚性，减少超声能量向非目标区域扩散。对于多品种生产，立柱高度、焊头位置和工装底板均可按产品换型进行调整，这也是模块化结构的价值所在。

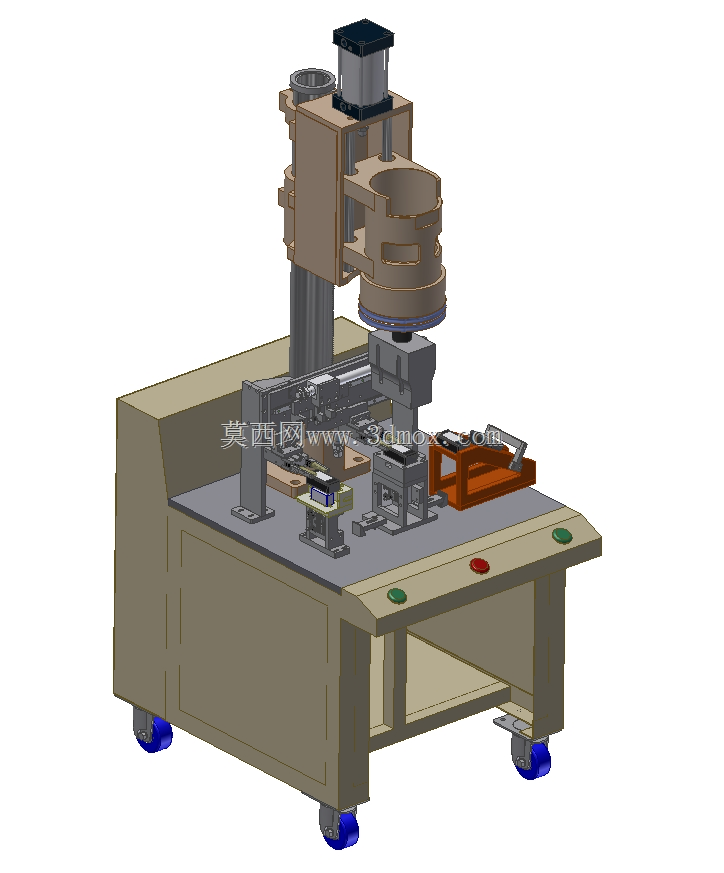

　　工件夹具部分采用仿形定位思路，底座承托工件下壳，上侧压块在焊接前约束上壳位置，橙色手柄式机构可用于快速夹紧或切换定位组件。塑料焊接时，下模支撑不能只做平面托底，而应贴合产品筋位、柱位和边缘轮廓，让超声能量在焊缝区域集中耗散；若支撑悬空，壳体容易产生振纹、发白或开裂。模型中工装与主机之间保留了拆装空间，维护人员可以从前方和侧方接近焊头、气管和传感器位置，换模时不必大范围拆解主机。

　　在实际产线应用中，这类设备通常放在部件装配段后段，工人或机械手将待焊壳体放入定位治具，确认周边无异物后启动；焊头下降、触发超声、保压、回升，工件取出后转入气密检测或外观检查。若产品涉及防水阀片、塑料阀盖或小型减压组件，焊缝一致性会直接影响密封性能，因此工装定位重复性和焊头下压行程比单纯追求速度更重要。

　　外形边界方面，整机属于台式半自动焊接装备，占地面积相对紧凑，台面高度按人工站立取放件设计，上方超声头及驱动部件形成主要高度包络。布置产线时，后方需要预留电气检修和散热空间，前方保留操作者上下料距离，左右侧则应考虑焊头更换、治具吊装和物料周转。脚轮虽然便于移动，但长期稳定生产时仍建议配合可调脚杯或锁定结构，防止焊接瞬间设备微动。

　　建模过程中，机架钣金、台面板、立柱、滑台、焊头组件、夹具、按钮盒和脚轮均按装配关系分层表达，能够清晰呈现运动方向、固定边界和人机操作位置。对结构工程师而言，可在此基础上继续细化焊头振幅、气缸压力、焊接时间、保压时间以及安全光栅等配置；对自动化集成人员而言，也可以将该工作站扩展为转盘式多工位焊接或接入机械手自动上下料，从而适应更高节拍的批量生产。
