工业级长管激光切割加工设备三维结构

　　在金属管材加工的实际生产场景中，长管类工件的下料、开孔、异形轮廓切割一直是加工环节的痛点，传统的锯切、钻削、铣削组合工艺不仅工序分散，装夹定位次数多带来的累积误差也很难控制，尤其是面对6米及以上长度的标准管材，常规加工设备的行程限制往往需要多次接料，加工效率和成品精度都难以满足批量生产需求。这款长管激光切割设备的三维结构设计，正是针对长管材连续加工的场景做了全流程的结构适配，从床身布局到功能单元的排布，都围绕长管加工的装夹稳定性、进给精度、切割效率做了针对性优化。

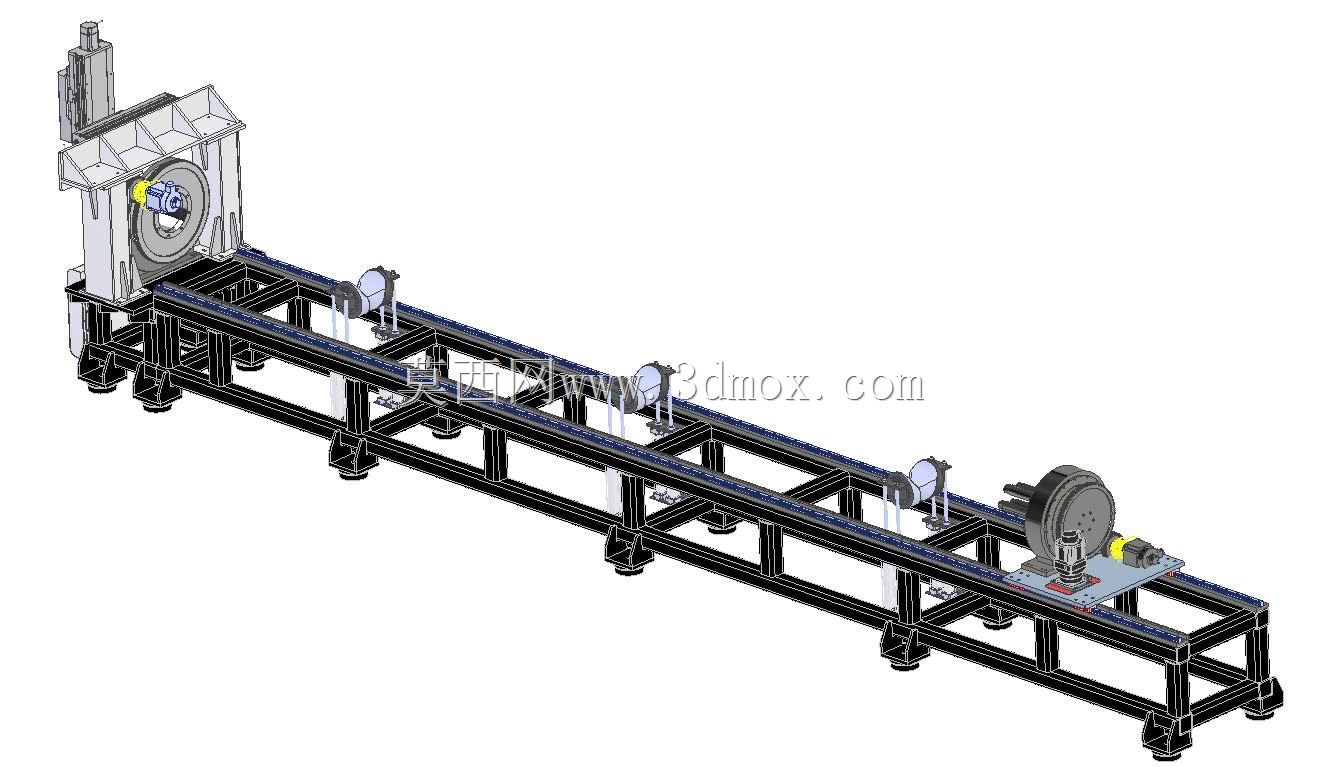

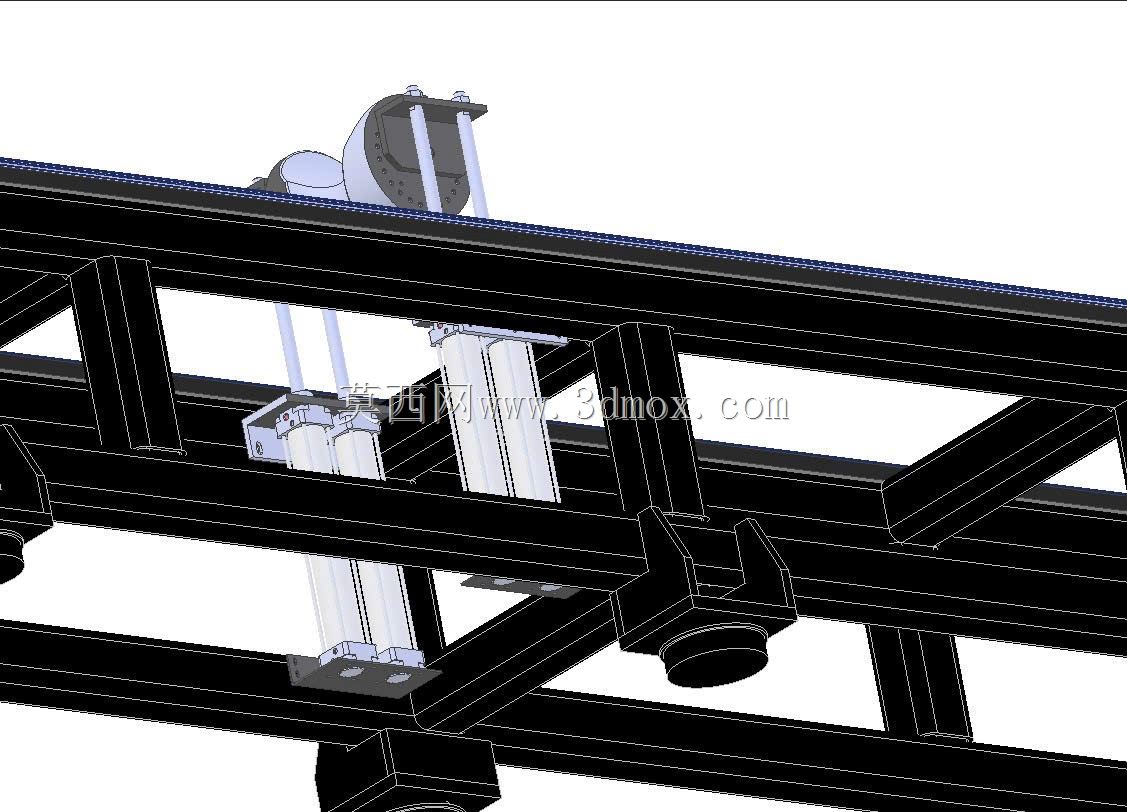

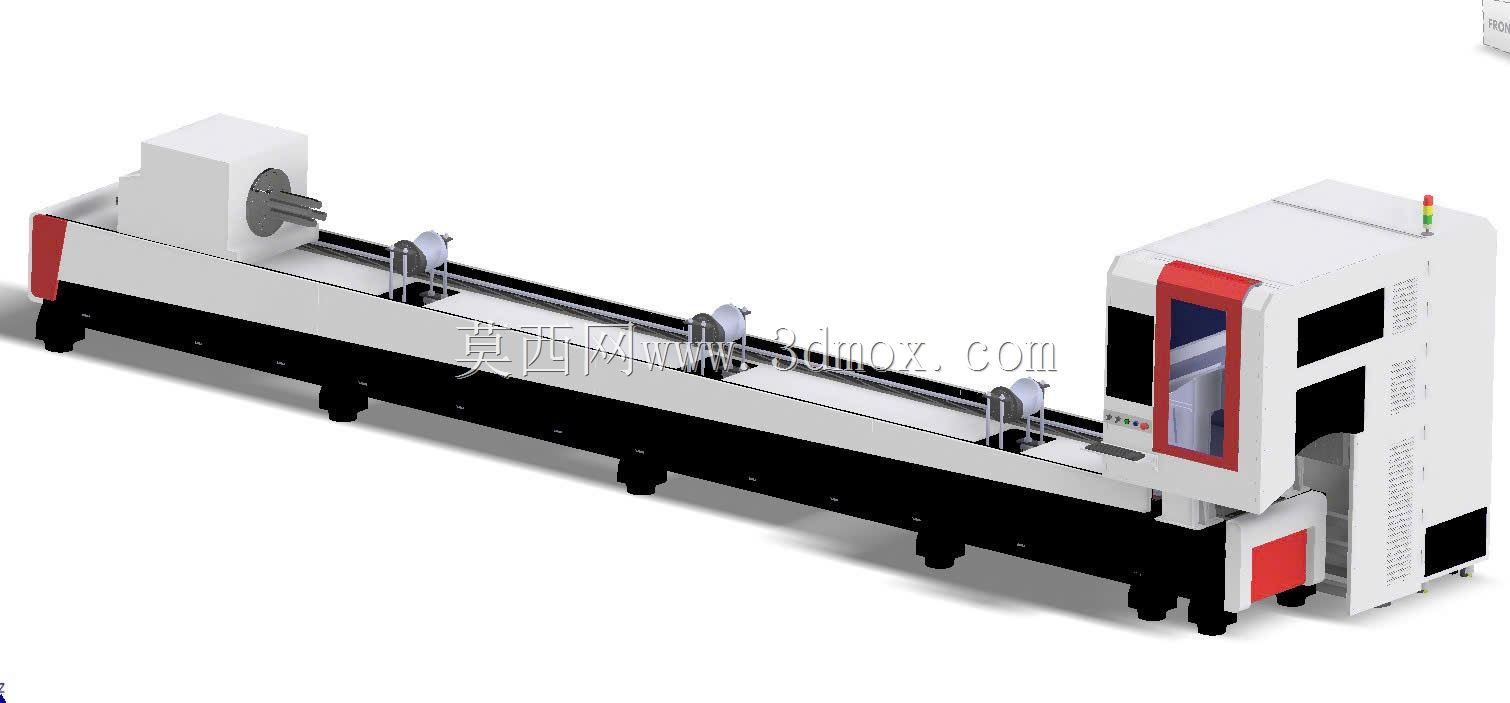

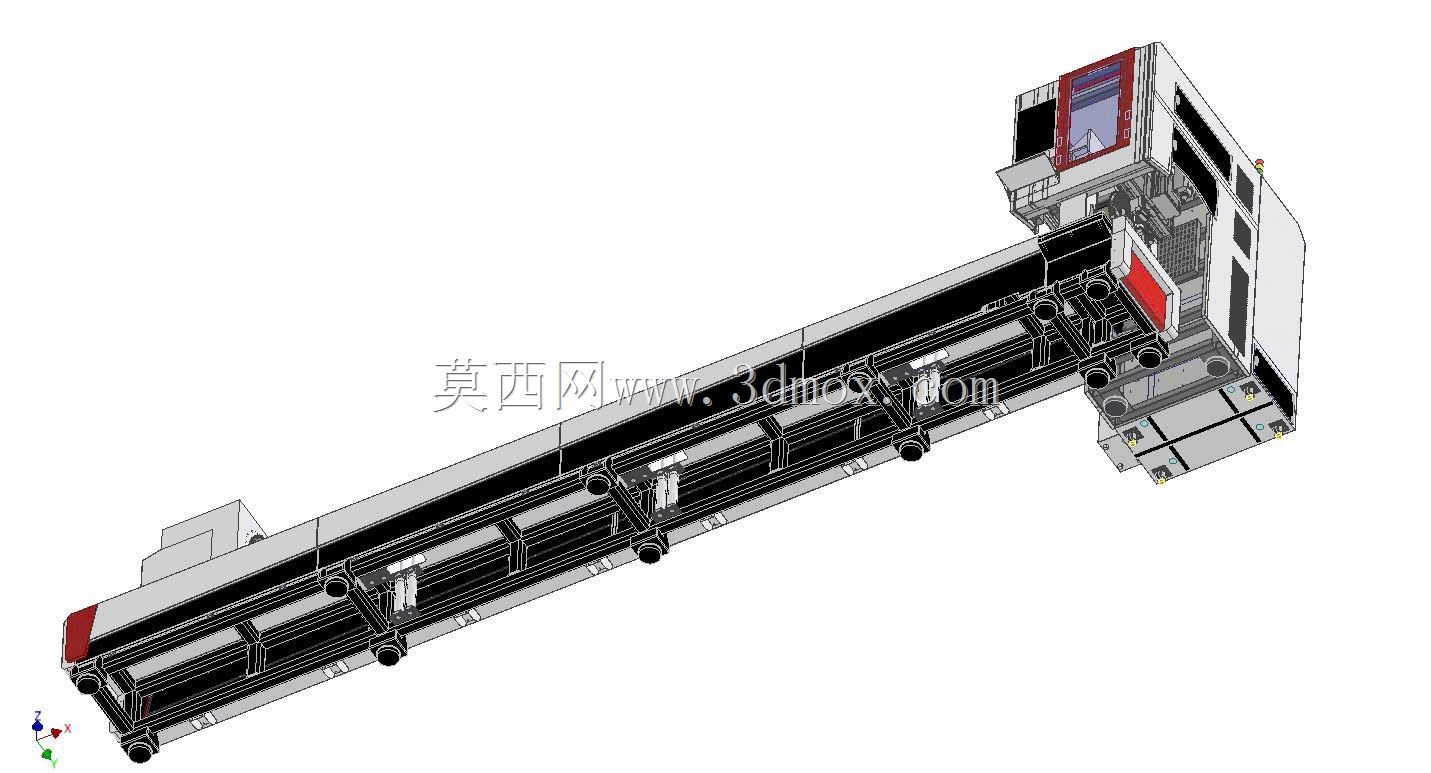

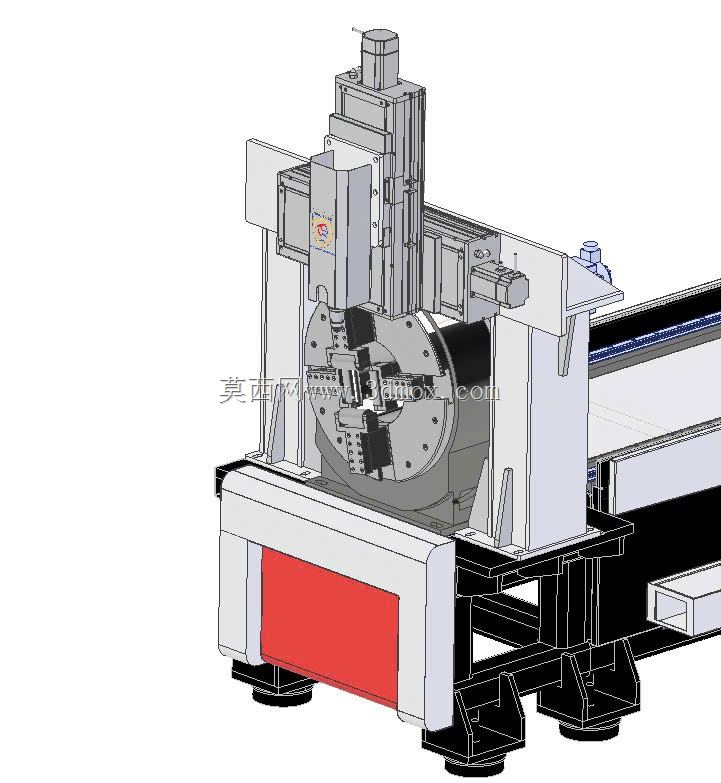

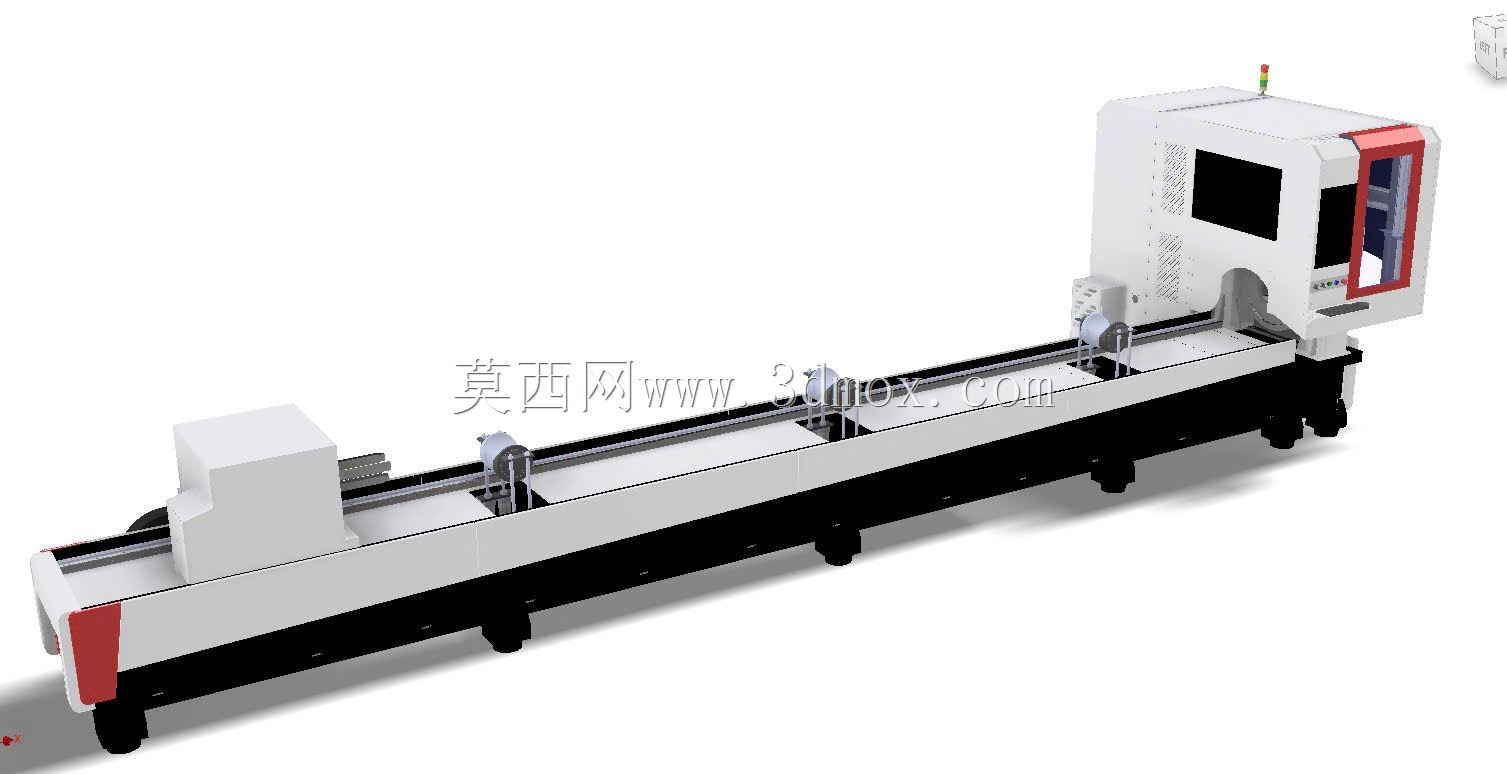

　　从整体布局来看，设备采用卧式长床身结构，床身主体沿管材进给方向做了分段式加强筋设计，底部的调平支撑脚沿床身长度方向等距排布，能够抵消长行程进给时床身的微变形，保证进给导轨的直线度公差控制在合理范围内。设备左端配置的是主轴卡盘单元，采用三爪自定心结构，可适配圆管、方管、矩形管等多种截面型材的装夹，卡盘的旋转轴配置了伺服驱动单元，可在切割过程中配合切割头的进给做同步旋转，实现管材周向的任意轮廓切割，比如相贯线、斜切口、异形开孔等传统工艺难以一次成型的结构。沿床身长度方向排布的多组辅助支撑托架，是长管加工的核心辅助结构，托架上的V型支撑轮可根据管材直径调整支撑高度，避免长管在旋转进给过程中因自重产生挠曲变形，尤其是加工薄壁长管时，合理的支撑间距能够有效降低管材的抖动，保证切割断面的粗糙度和尺寸精度，托架的位置可沿床身导轨手动调整，适配不同长度、不同壁厚的管材加工需求。

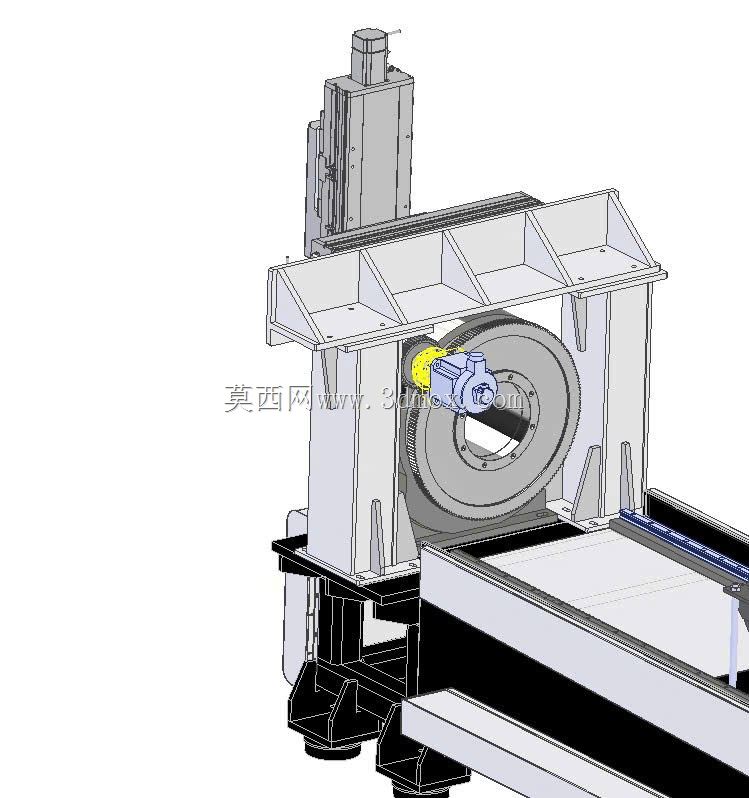

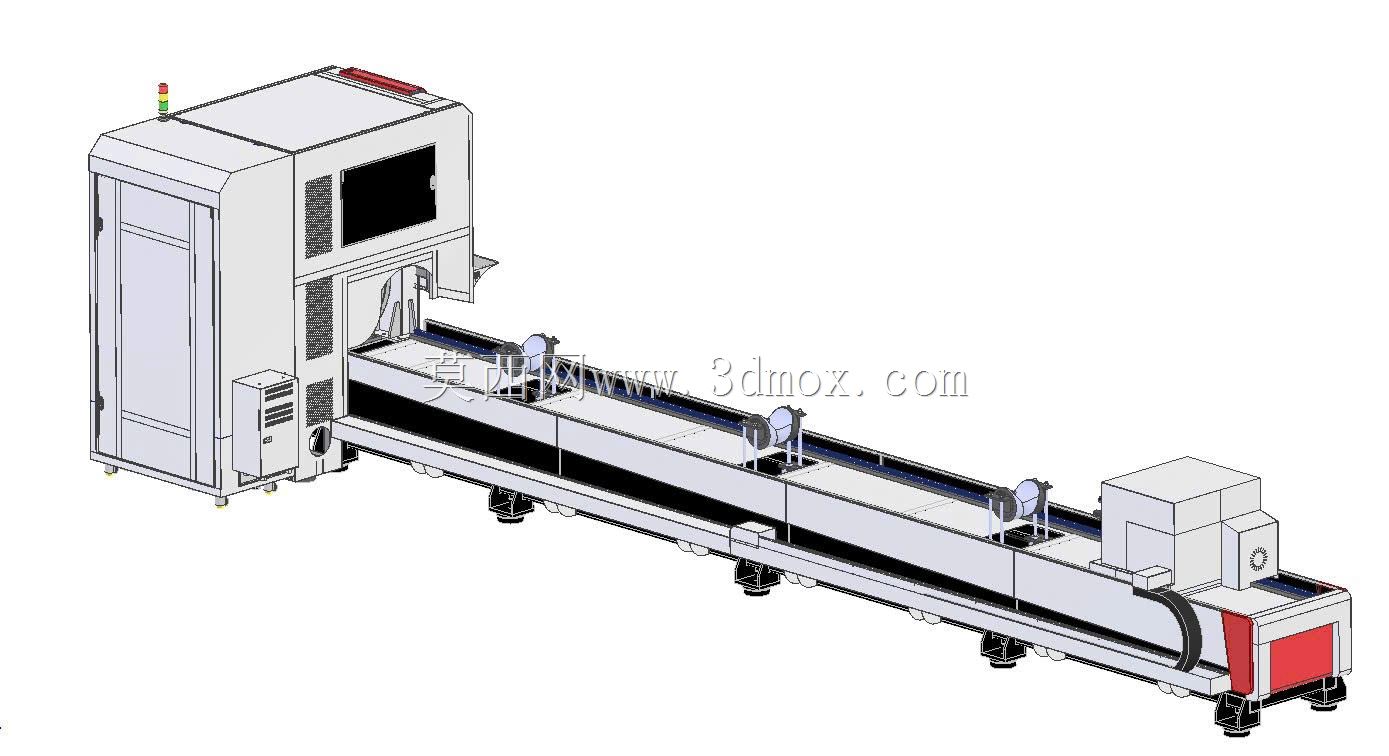

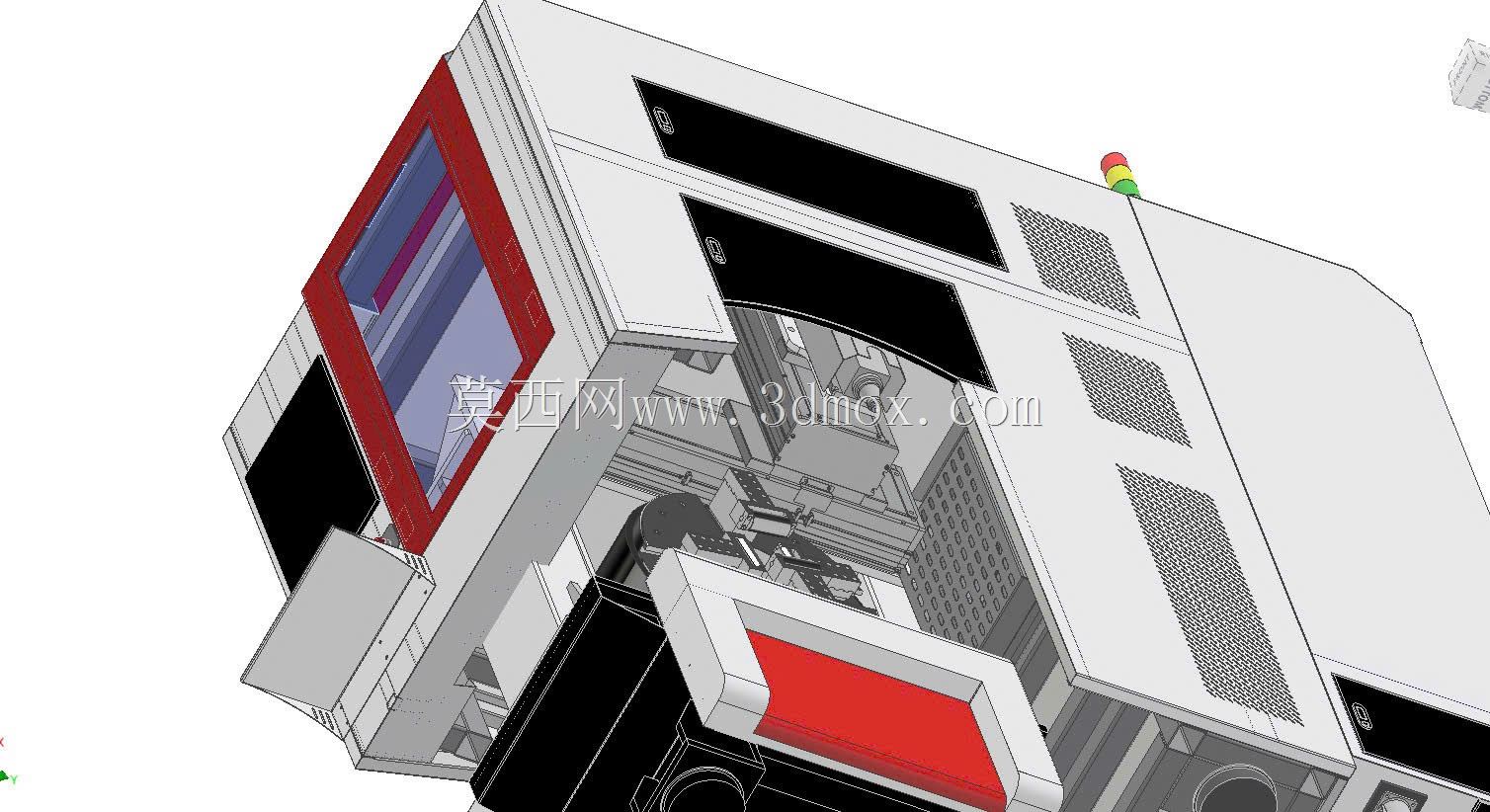

　　设备右端的切割主机单元集成了激光切割头、Z轴进给机构、横向进给滑台以及除尘防护结构，切割头的移动采用十字滑台结构，X轴沿床身横向移动覆盖管材的径向行程，Z轴带动切割头做上下进给，配合左端卡盘的旋转轴和管材的轴向进给轴，可实现四轴联动加工，能够完成管材端部的任意角度坡口切割、管壁的异形图案切割、不同角度的相贯线切割等复杂加工需求。切割主机的防护舱采用半封闭结构，正面配置了可观察的防护视窗，能够阻挡激光切割过程中的飞溅火花和有害辐射，顶部的三色警示灯可实时反馈设备的运行状态，包括待机、运行、故障三种状态提示，方便车间操作人员远距离识别设备工况。切割区域下方配置了废料收集斗，切割产生的熔渣和边角料可直接落入收集斗内，便于定期清理，减少车间现场的维护工作量。

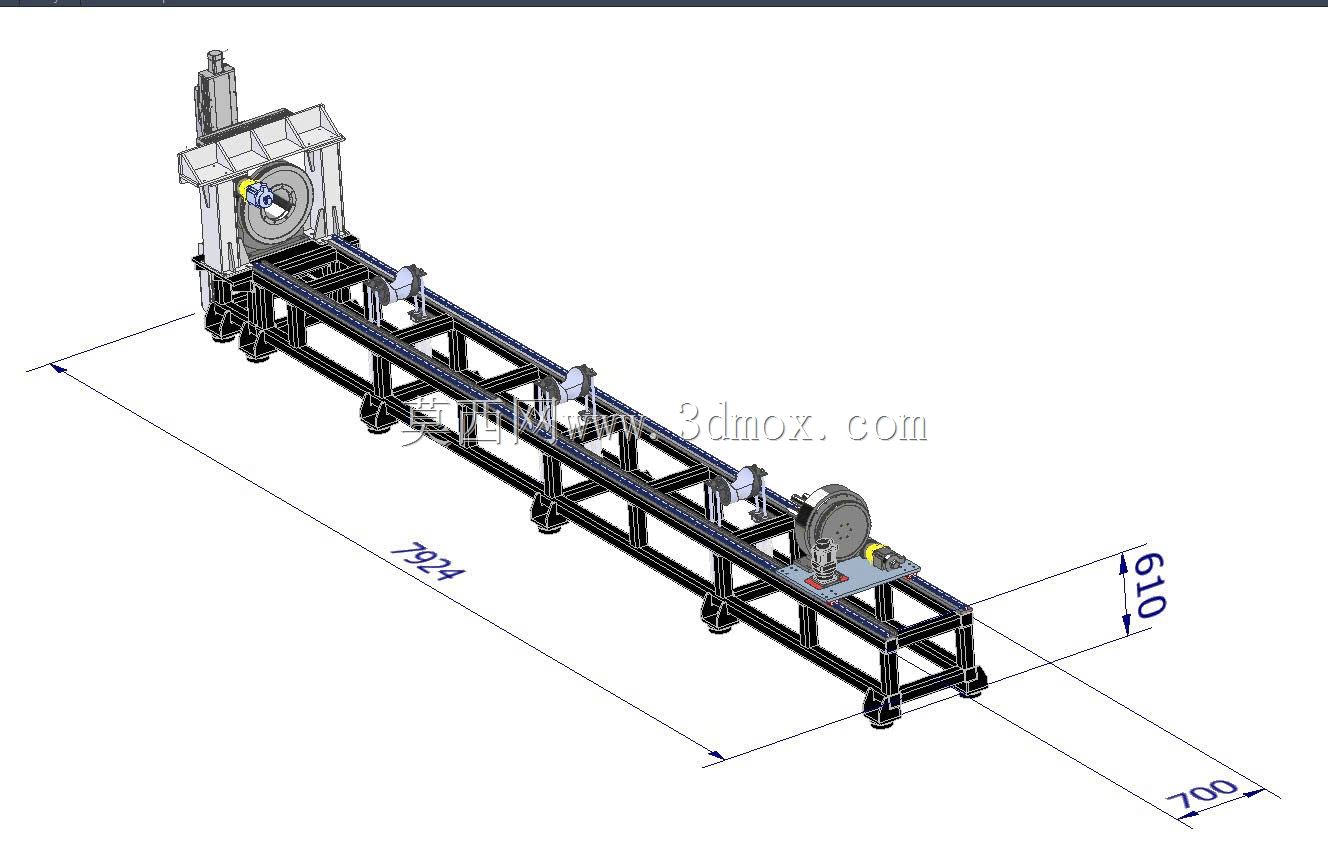

　　从安装边界来看，设备整体沿长度方向的尺寸适配常规6米标准管材的加工需求，安装时需要在床身两端预留足够的上下料空间，左端卡盘位置需预留管材上料的操作空间，右端主机位置需预留成品出料和维护检修的通道，设备的地基需要做水平处理，保证床身安装后的平面度公差满足导轨安装要求，避免因地基沉降导致的床身变形影响加工精度。电气控制柜集成在切割主机的侧部，减少了外部布线的长度，同时也方便操作人员在调试时就近操作，气路和光路的走线全部采用拖链结构沿床身侧边排布，避免长行程移动过程中管线的磨损，拖链的弯曲半径做了适配选型，保证管线在反复移动过程中不会出现折损。

　　在实际功能设计上，这款设备的轴向进给采用齿轮齿条传动结构，相比丝杠传动更适合长行程的进给场景，传动效率高且维护成本低，进给速度可根据管材材质和壁厚做无级调整，适配碳钢、不锈钢、铝合金等多种金属管材的切割参数需求。卡盘的夹紧力可根据管材壁厚做调整，避免薄壁管装夹时出现变形，同时卡盘配置了气动夹紧结构，可实现快速装夹，减少上下料的辅助时间。切割头配置了自动调焦功能，可根据不同的板材厚度自动调整焦距，无需人工手动调整，减少了不同批次工件切换时的调试时间，切割头的防撞结构可在碰到工件或异物时快速触发停机保护，避免切割头的损坏。

　　从结构设计的思路来看，这款设备没有采用复杂的冗余结构，所有功能单元的排布都围绕长管加工的实际需求展开，辅助支撑托架的数量可根据加工管材的长度做增减配置，对于加工12米超长管材的场景，可在标准床身的基础上做拼接延长，具备较好的扩展性。床身的焊接结构采用去应力退火处理，消除焊接过程中产生的内应力，避免长期使用过程中床身出现变形，导轨安装面采用铣削精加工，保证导轨安装后的平行度和直线度。整体的外观设计采用工业设备常用的白红配色，防护结构的边角做了倒圆角处理，既满足车间设备的安全防护要求，也兼顾了设备的整体视觉协调性。
