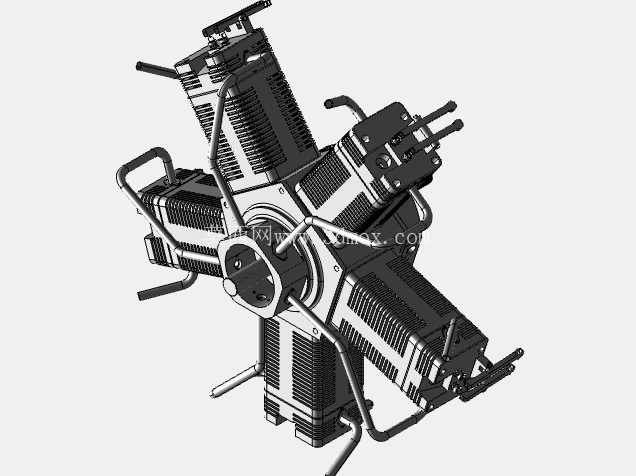

五缸径向排布星形航空动力装置结构

　　这款五缸径向排布的星形动力装置，核心应用场景覆盖轻型通航飞机、小型无人旋翼机、复古航空运动载具的动力输出单元，也可作为特种应急发电机组、小型船舶辅助动力的备选结构，在对动力单元径向尺寸有特定要求、追求风冷散热效率的动力场景中适配性较强。从实际用途来看，该结构依靠周向均匀布置的缸体，在相同排量下能大幅缩短曲轴轴向长度，让动力单元的整体重心更靠近安装基面，降低载具运行时的轴向振动传导，尤其适合机头空间紧凑、需要将动力单元前置布局的轻型飞行器，相比直列或V型排布的同排量动力装置，其迎风面的风冷散热条件更优，不需要额外布置复杂的液冷管路与散热组件，能有效降低动力系统的整体自重。

　　从功能特性上看，每一个缸体都围绕中心曲轴箱呈等角度辐射排布，工作时各缸的做功冲程沿圆周方向依次交替，曲轴输出的扭矩波动更小，运转平顺性优于同缸数的直列结构，同时每一个缸体的散热鳍片都直接暴露在迎面气流中，高转速持续运转时的热负荷控制表现更好，不需要额外设置复杂的冷却介质循环回路，维护时可以单独对单个缸体进行拆解检修，不需要抬升整个动力总成，外场维护的便捷性更高。

　　设计思路上，中心曲轴箱采用整体式承载结构，所有缸体的安装定位面都在曲轴箱上一次加工成型，保证各缸的中心轴线交汇于曲轴的回转中心，避免因安装偏差导致的活塞偏磨、连杆受力异常问题；每一个缸体外侧都布置了一体化的散热鳍片，鳍片的排布方向顺着迎风气流的流向设置，最大化利用飞行时的迎面气流带走缸体燃烧产生的热量；进气与排气支管沿着缸体外侧的间隙排布，避开散热鳍片的迎风区域，同时兼顾管路的拆装空间，不需要拆除相邻缸体就能完成单缸进排气管路的维护；曲轴采用多曲拐错位结构，匹配五个连杆的铰接安装，连杆大头采用整体式滚针轴承结构，降低高转速运转时的摩擦阻力，同时保证各缸的活塞行程一致，做功时的动力输出均匀。

　　从外形尺寸与安装边界来看，该动力装置整体呈中心对称的放射状结构，最大径向尺寸由五个缸体的外端轮廓决定，轴向尺寸仅包含曲轴箱、前端输出轴、后端附件安装位的厚度，安装基面设置在曲轴箱的后端法兰上，法兰上的安装孔采用等角度圆周排布，可匹配标准的航空动力安装支架尺寸，前端输出轴的轴径、键槽尺寸符合轻型航空动力的通用连接规范，可直接匹配螺旋桨的安装法兰或减速机构的输入接口；各缸体外端的火花塞、燃油喷嘴接口都预留了足够的操作空间，安装后不需要额外调整周边结构就能完成点火、燃油管路的接驳，缸体之间的间隙足够容纳常规维修工具的操作空间，日常检修更换火花塞、调整气门间隙时不需要拆解周边附属部件。需要注意的是，该结构的径向尺寸相对同排量直列发动机更大，在布局时需要预留足够的周向安装空间，避免缸体与周边机架、蒙皮结构产生干涉，同时由于采用风冷散热结构，安装时需要保证缸体散热鳍片的迎风面无遮挡，避免因气流不畅导致的缸体过热问题；曲轴箱底部设置了润滑油回油通道，安装时的倾斜角度不能超过设计允许的范围，避免润滑系统回油不畅导致的各缸润滑不均问题。
