便携式折叠户外家用不锈钢烧烤炉结构设计

　　这款折叠式烧烤设备的结构设计，核心围绕户外移动使用与家庭小场景烧烤的双重需求展开，在结构紧凑性与使用稳定性之间做了多轮权衡。从实际应用场景来看，这类设备主要覆盖城郊露营、自驾短途出游、家庭阳台小聚、庭院临时烧烤等场景，用户核心诉求集中在收纳后占用空间小、展开后无需复杂组装、承重满足常规食材烤制需求、清洁维护便捷这几个维度，设计过程中也围绕这些核心诉求做了针对性的结构优化。

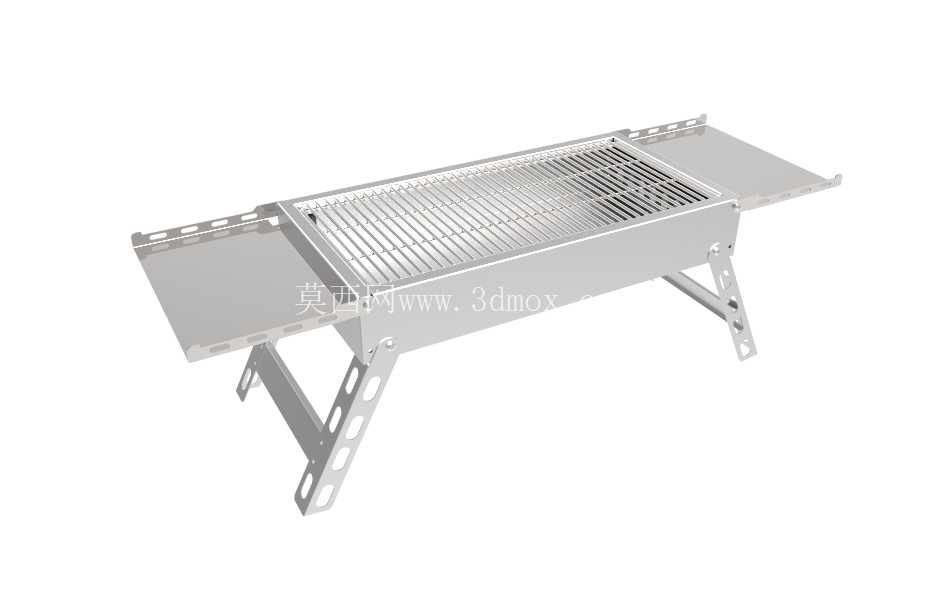

　　从功能特性来看，炉体主体采用食品接触级不锈钢板材弯折成型，整体为长条形槽式结构，槽体内部预留了炭床放置空间，烤网采用栅格条状结构，栅条间距控制在8mm，既可以避免小块食材掉落，又能保证炭火热量充分向上传导，同时栅条做了圆弧翻边处理，避免清洁时划伤手部。炉体两侧设置了可翻折的置物侧板，侧板通过阻尼转轴与炉体侧壁连接，展开后可临时放置调料瓶、待烤食材、烧烤工具等物品，侧板表面开设了长条形散热孔，避免侧板长时间受高温烘烤出现变形，同时也能减轻整体重量。

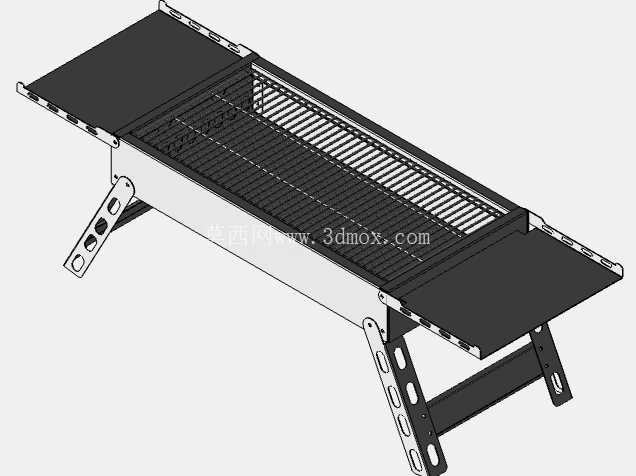

　　支撑结构采用折叠式支腿设计，支腿为带多组调节孔的不锈钢冲压件，通过铰接点与炉体底部连接，收纳时支腿可完全贴合炉体底面，展开后通过侧边的卡位弹销锁定，支腿上的多组孔位一方面用于减重，另一方面可根据地面平整度微调支腿的卡入位置，保证炉体在不平整的户外地面也能保持水平放置，避免烤制过程中油脂向一侧流淌造成局部起火。支腿底部做了加宽的平脚设计，增大与地面的接触面积，在草地、沙地等松软地面放置时也不会出现下陷倾斜的问题。

　　设计思路上，整体采用无额外配件的一体化折叠逻辑，所有活动部件均与炉体主体通过铰接结构连接，用户展开使用时不需要额外安装螺丝、支架等零散配件，从收纳状态到完全展开可用状态的操作步骤不超过三步，大幅降低户外使用的准备成本。炉体两端设置了内嵌式提手，收纳状态下提手与炉体外壁齐平，不会额外增加收纳尺寸，移动时可直接通过提手拎取，整体重量控制在3.2kg左右，单手提携无明显负重感。

　　从安装边界与尺寸参数来看，收纳状态下整体外形尺寸为长600mm、宽220mm、高120mm，可轻松放入汽车后备箱侧储物格、露营装备收纳箱甚至大号登山包内；完全展开状态下炉体高度为350mm，符合成年人站立操作的舒适高度，两侧置物侧板展开后整体宽度达到520mm，置物平台单块尺寸为长280mm、宽150mm，单块承重不低于5kg，可满足常规烧烤工具与食材的临时放置需求。烤网有效烤制面积为长550mm、宽180mm，单次可同时烤制10-15串食材，满足3-5人的小群体烧烤使用需求。

　　结构细节上，炉体底部开设了多组通风孔，通风孔位置对应炭床下方，可通过自然进风为炭火提供充足氧气，无需额外配置送风装置，同时通风孔做了外翻边处理，避免炭灰从孔位掉落烫伤桌面或地面。炉体一侧设置了可抽拉的炭灰接盘，烤制结束后待炉体冷却，可直接抽出接盘倾倒炭灰，清洁过程不需要翻转整个炉体，大幅降低后续维护的工作量。烤网与炉体之间采用卡位式连接，放置后不会出现滑动移位，需要清洁时可直接向上提起取下，无复杂锁扣结构。

　　在材料选型的结构适配方面，所有与食材接触的部件均采用0.8mm厚的304不锈钢板材，非接触的支撑结构采用0.6mm厚的201不锈钢，在保证结构强度与食品安全的前提下尽可能控制整体重量，所有板材弯折处均做了R2mm的圆角处理，无尖锐毛刺，避免使用与收纳过程中划伤用户。所有铰接转轴均采用不锈钢销轴，无易锈蚀的铁质部件，可适应户外潮湿、偶尔遇雨的使用环境，长期使用也不会出现转轴锈死无法折叠的问题。
