减压阀配套轴类连接组件结构设计

项目分类:阀门 发布时间:2024-12-12 ID:842423
  • 减压阀配套轴类连接组件结构设计
  • 减压阀配套轴类连接组件结构设计

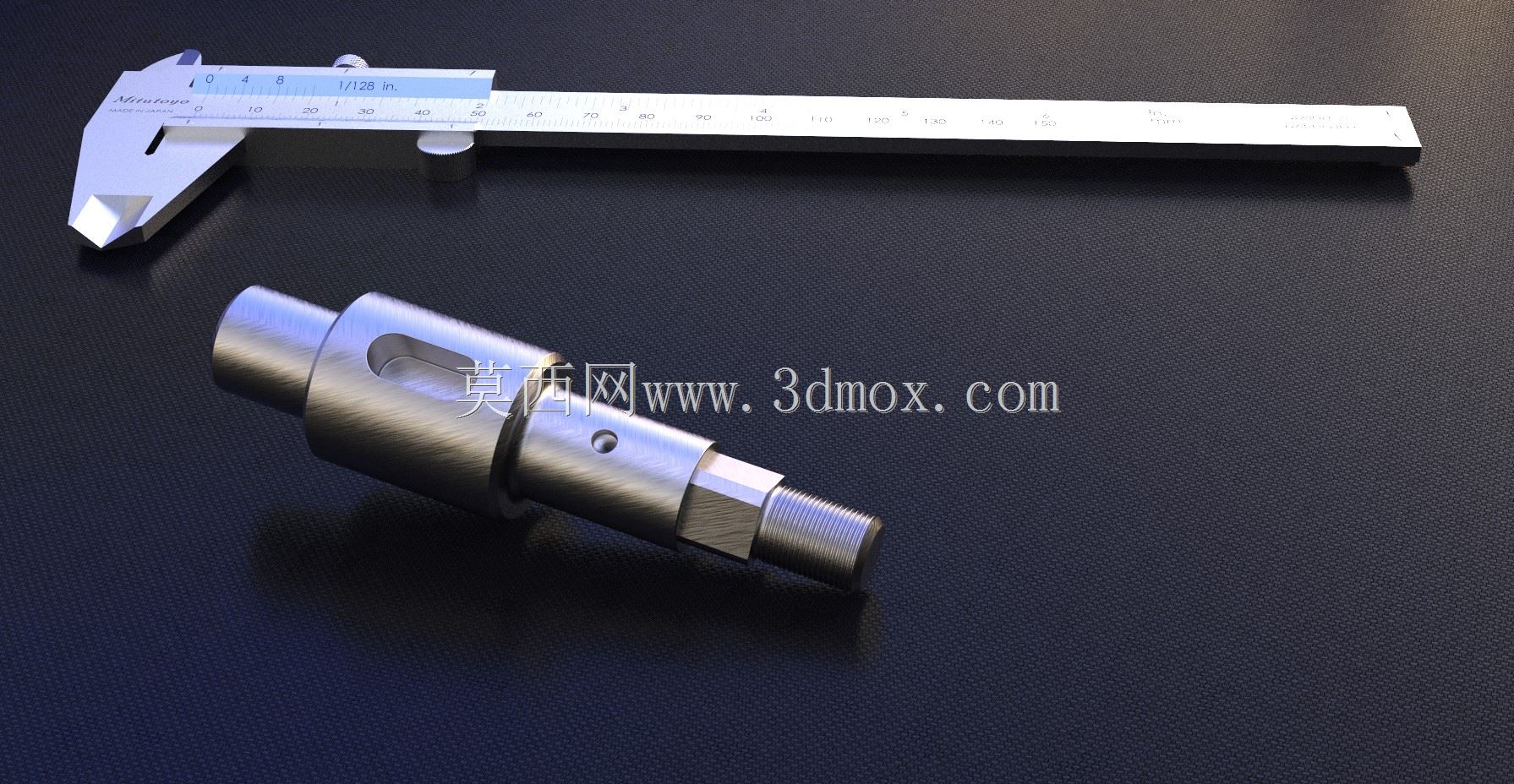

  在流体压力调控的管路系统中,减压阀作为核心压力调节元件,其内部传动连接组件的加工精度与结构合理性,直接决定了阀组调压过程的稳定性与长期运行的可靠性。本次呈现的轴类连接组件,是减压阀阀芯驱动链路里的核心传力零件,承担着将调节端的输入扭矩传递至阀芯节流结构、同步反馈阀后压力变化的核心作用,在工业给排水、气动控制回路、液压动力单元、燃气输配管网的减压阀组中均有广泛适配场景。从实际工况适配角度出发,这类轴件需要在带压流体环境中长期工作,既要承受调节操作时的周向扭矩,也要耐受流体介质的持续冲刷与轻微腐蚀,因此结构设计上做了多段式的功能分区,不同轴段对应不同的装配与功能需求。

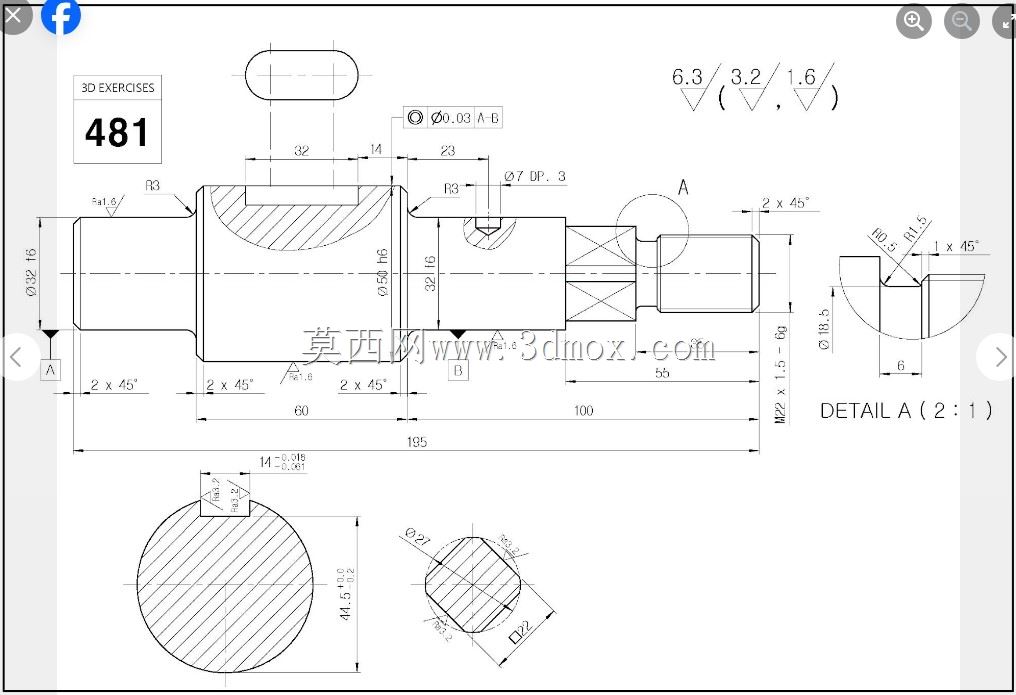

  靠近外伸端的螺纹段,用于和调压手轮或者气动驱动头的连接座锁紧配合,螺纹精度选用中等公差等级,既保证连接的自锁性,也方便现场拆装维护;紧邻螺纹段的六方结构,是装配时的扳手受力位,避免安装过程中轴体跟转损伤内部密封件;中间段的径向小孔,是压力反馈通路的一部分,能够将阀后腔的压力实时传导至调压膜片腔,实现压力闭环调节;轴身上的键槽结构,用于和阀芯驱动套做周向固定,保证扭矩传递无间隙,避免调压过程中出现空程滞后的问题;最内侧的光轴段,是和阀体内衬套做滑动配合的部位,表面粗糙度要求控制在Ra0.8以内,配合间隙控制在0.02-0.03mm之间,既保证轴体滑动顺畅无卡滞,也能减少内部流体的泄漏量。

  设计过程中,需要严格控制各轴段的同轴度公差,整体同轴度要求控制在φ0.01mm以内,避免装配后出现轴体偏磨,导致调压卡涩或者密封失效的问题。安装边界方面,该组件轴向装配总长度需要匹配对应通径减压阀的阀体腔深,轴伸端突出阀体安装面的长度控制在12-15mm,保证驱动部件安装后不会和阀体其他结构产生干涉;径向最大尺寸为中间轴段的直径,需要和阀体内衬套的内孔做基孔制配合,装配前需要去除所有锐边毛刺,避免安装时切伤密封橡胶圈。

  从实际应用反馈来看,这类轴件的结构设计合理性,直接影响减压阀的调压精度与使用寿命,若轴段同轴度超差,会导致衬套偏磨,短期内就会出现内泄漏增大、调压不稳的故障;若压力反馈小孔的位置设计不合理,会导致压力反馈滞后,阀后压力波动幅度超出允许范围。在建模过程中,需要重点还原各功能段的尺寸衔接关系,尤其是六方结构与螺纹段的过渡圆角、键槽的端部退刀结构、径向小孔与轴身的相贯线处理,这些细节不仅影响加工工艺性,也直接决定零件的应力集中水平——过渡圆角过小会导致零件在长期交变载荷下出现疲劳断裂,退刀结构不合理会增加加工难度与成本。此外,轴件的表面处理需要根据输送介质的不同做适配,输水场景可做镀锌钝化处理,气动场景可做硬质阳极氧化,输油场景可做发黑处理,在保证防锈能力的同时,提升配合面的耐磨性能。在管路系统安装调试阶段,该轴组件的装配需要按照预设的扭矩要求锁紧,避免过压导致轴体弯曲变形,同时要保证反馈小孔的通畅,不能被密封生料带或者管路杂质堵塞,否则会直接导致减压阀调压功能失效。
