医用供氧系统5L浮子式流量计结构设计

　　在临床供氧、家用氧疗、小型工业气体配比输送场景中，浮子式气体流量计是供氧终端最核心的计量调节部件，本次设计的5L量程流量计，直接集成在减压阀输出端，无需额外转接管路即可完成氧气输出的流量精准调控，适配中心供氧系统、便携式氧气瓶等多种供氧源的终端配套需求。

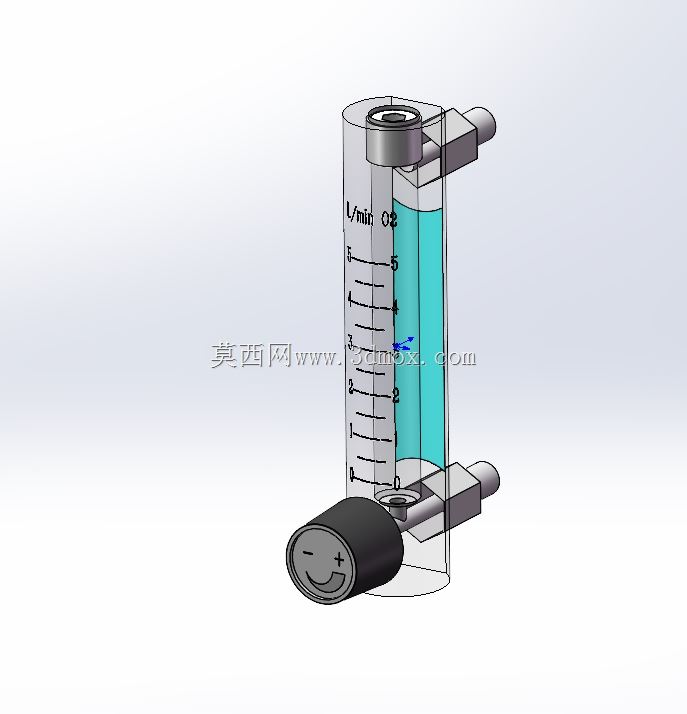

　　从实际使用逻辑出发，该流量计的计量管采用垂直安装的透明硬质结构，管身刻有0-5L/min的均匀刻度标识，最小分度值0.5L/min，可满足常规氧疗从低流量持续吸氧到高流量短时给氧的全量程调节需求；管内配置的轻质浮子可随气体流速变化稳定悬浮，读数时视线与浮子上沿齐平即可获取实时流量值，透明管体外侧设置的加强筋结构，可避免日常使用中磕碰导致的管壁开裂，同时预留的O2标识可快速区分介质类型，避免与其他气体管路混接。

　　结构集成设计上，流量计下部直接与减压阀输出端连通，进气通道内置节流孔板，可将减压阀输出的稳定压力气体进一步整流，避免气流紊流导致浮子跳动影响读数精度；侧部设置的流量调节阀旋钮采用防滑滚花结构，旋钮端面的凹凸标识可让操作人员在视线不佳的场景下通过触感判断调节方向，顺时针旋转减小流量、逆时针旋转增大流量，阀杆处采用双道O型圈密封，在0.2-0.5MPa的常规供氧压力下可实现零泄漏，长期使用也不会出现阀杆漏气的问题。

　　安装边界层面，该流量计整体为立式紧凑结构，主体计量段外径32mm，总高度115mm，侧部出气接头采用标准8mm快插接口，可直接匹配临床常用的吸氧管、湿化瓶进气接头，无需额外转接头；下部与减压阀连接的接口为标准M16×1.5外螺纹，可直接适配主流医用氧气瓶减压阀、墙式供氧终端的输出接口，安装时仅需在螺纹处缠绕适量生料带，拧紧力矩控制在8-10N·m即可，不会因力矩过大导致螺纹滑牙或壳体开裂。

　　设计过程中重点优化了浮子的导向结构，在计量管上下两端设置了限位挡网，既可以避免浮子在大流量冲击下飞出计量管，也可以在气流波动时限制浮子的径向晃动，让流量读数更稳定；针对湿化氧气带水的使用场景，计量管下部设置了微小的排水孔，可将冷凝形成的积水及时排出，避免积水进入浮子导向间隙导致浮子卡滞，影响流量调节精度。

　　从实际工况适配角度，该流量计可在-10℃到50℃的环境温度下正常工作，适配的气体介质除医用氧气外，也可用于空气、氮气等无腐蚀性气体的流量计量，在小型实验室气体配比、水产养殖增氧终端等场景也可通用；整体结构无复杂传动部件，日常维护仅需定期清洁计量管内壁、检查密封胶圈老化情况即可，无需特殊工具即可完成拆解清洁，降低了后期运维成本。建模过程中所有配合面均按照实际加工公差设置，计量管与上下端盖的配合采用H7/h6间隙配合，既保证装配便利性，也可避免配合间隙过大导致的气体旁通影响计量精度；调节阀的阀锥采用线性锥度设计，流量调节行程与刻度值呈线性对应，调节过程中不会出现低流量区间调节过于灵敏、高流量区间调节滞缓的问题，操作人员可快速精准调整到需要的流量值。
