多吨位折叠臂随车起重运输作业车

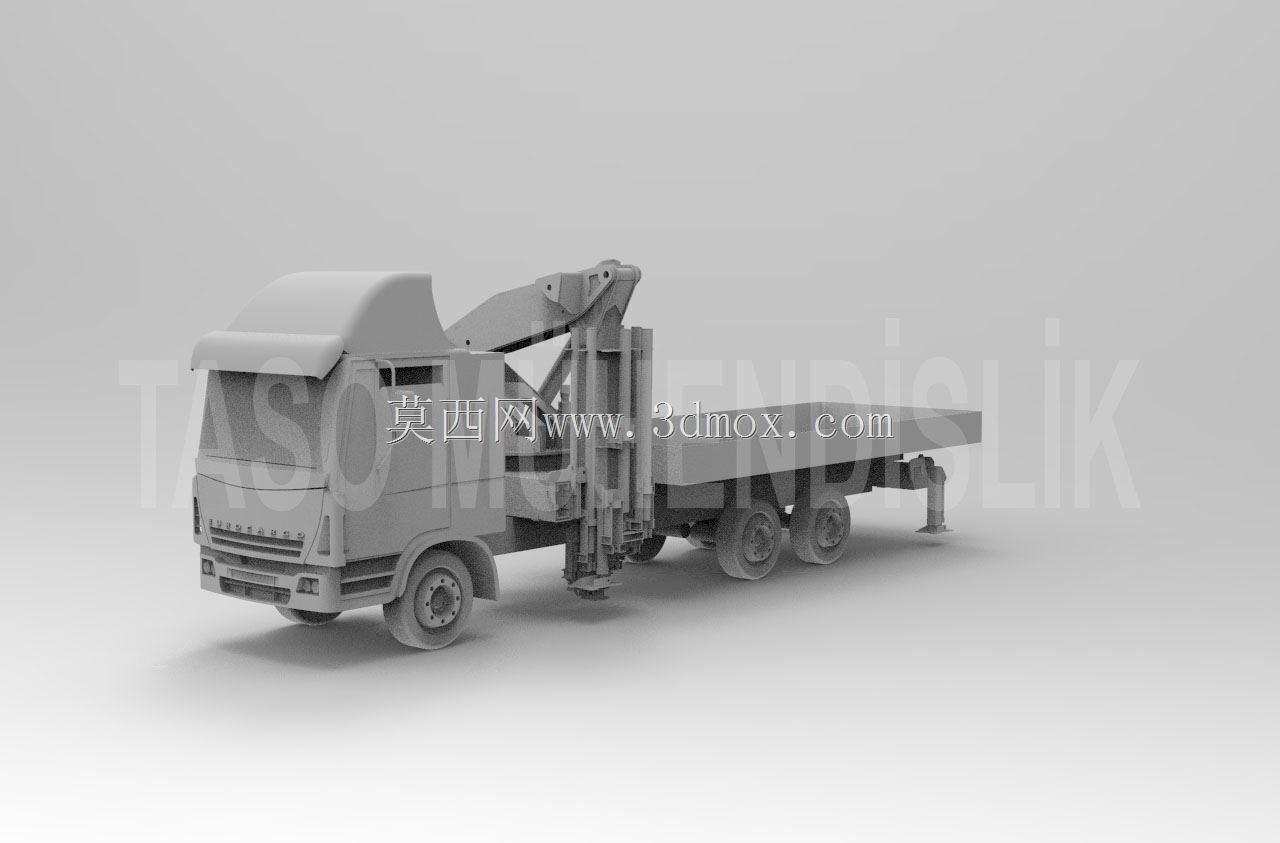

　　这款随车起重运输设备的三维结构，覆盖10吨到30吨级的承载梯度，建模过程中优先还原了实车作业的核心边界约束，没有做多余的外观美化，所有结构尺寸都参考了公路货运车辆的外廓限值，整车长度适配常规货运半挂与单车的上牌尺寸要求，折叠臂完全收拢后，臂架整体贴合驾驶室后方的安装基座，不会超出货台上方的载货净空，也不会遮挡车辆侧方的行驶视野。从实际应用场景来看，这类设备主要面向零散设备转运、工地建材短途配送、市政设施抢修作业，不需要额外调配吊装车辆配合，单人操作即可完成货物的装卸与运输，在路网覆盖到的城郊、乡镇作业场景下，相比单独配置货车加汽车吊的组合，能减少近一半的设备调度成本，也不需要额外配备专职吊装信号人员。

　　结构设计上，折叠臂的铰接点位置做了反复校核，臂架全伸状态下的额定起重量对应不同作业半径做了梯度划分，支腿结构采用横向伸缩加垂直支撑的组合形式，支腿跨距在全伸状态下能覆盖30吨级额定载荷的倾覆稳定阈值，支腿盘的接地面积参考了普通硬化路面、非铺装泥地的接地比压要求，避免作业时出现沉陷风险。货台部分的承载梁采用变截面结构，在靠近起重基座的位置做了局部加强，对应吊装作业时的集中载荷分布，货台边梁预留了常规货物捆绑的挂点位置，和通用货运货台的固定点尺寸保持一致，不需要额外改装即可适配标准货箱的安装。

　　臂架的折叠机构采用多组液压缸驱动，建模时还原了液压缸的安装铰点位置与行程范围，臂架折叠后整体高度不超过驾驶室顶部高度，满足城市道路通行的限高要求，同时臂架的回转支承位置设置在驾驶室与货台之间的车架加强段上，车架在该区域做了双层大梁结构，把吊装作业的载荷直接传递到整车车架的主纵梁上，避免局部应力集中导致车架变形。从安装边界来看，起重基座的安装孔位对应主流重卡底盘的大梁上翼面标准孔距，不需要对底盘做大规模切割改装，液压系统的管路走向沿着大梁内侧布置，避开了底盘原有燃油管路、制动管路的排布位置，后期维护时不需要拆卸大量覆盖件即可检修管路接头。

　　操作工位设置在车辆右侧的支腿操作阀组旁，操作人员可以直接观察到支腿落地状态与臂架作业范围，同时预留了远程操作的接口安装位，可根据作业需求加装遥控操作模块。不同吨位级别的车型，主要差异在臂架截面尺寸、支腿跨距、货台长度三个维度，底盘配置保持通用化设计，能降低备件储备的品类数量，日常维护时的易损件可以跨吨位通用。建模过程中对所有运动部件做了干涉检查，臂架在全幅度俯仰、回转、伸缩的过程中，不会和驾驶室、货台边板、支腿结构发生碰撞，折叠收放的动作路径完全符合实车的操作逻辑，没有出现结构穿模或者运动行程不足的问题。车架尾部的支撑装置在吊装作业时可以辅助承接后部载荷，行驶状态下该装置收拢后不影响车辆的离去角，满足非铺装路面的通行要求。
