工业厂房夹层钢结构平台桁架支撑

　　这套结构主要面向厂房内部的二层作业面搭建需求，常见于仓库扩容、车间物料暂存、检修通道布置以及轻型生产线抬升等场景。在单层厂房净高充足而地面面积紧张时，利用立柱与上部桁架形成独立夹层，可以在不改动原有建筑主体的前提下增加可用承载面，适合存放周转料箱、布置分装工位或架设辅助设备。

　　整体受力思路比较直接：蓝色立柱承担竖向荷载并将其传递至地面基础，顶部黑色桁架组成纵横梁格，承担平台铺板、活荷载以及可能的设备集中荷载。桁架采用三角形腹杆形式，相比实腹梁能够在相同自重下获得更大的跨越能力，材料利用更充分；弦杆与腹杆之间形成稳定的几何不变体系，可减少大跨度下的挠曲。立柱底部设置方形底板，通过锚栓与混凝土地面或独立基础连接，底板面积扩大后能够降低接触面压应力，也方便现场找平与对位。

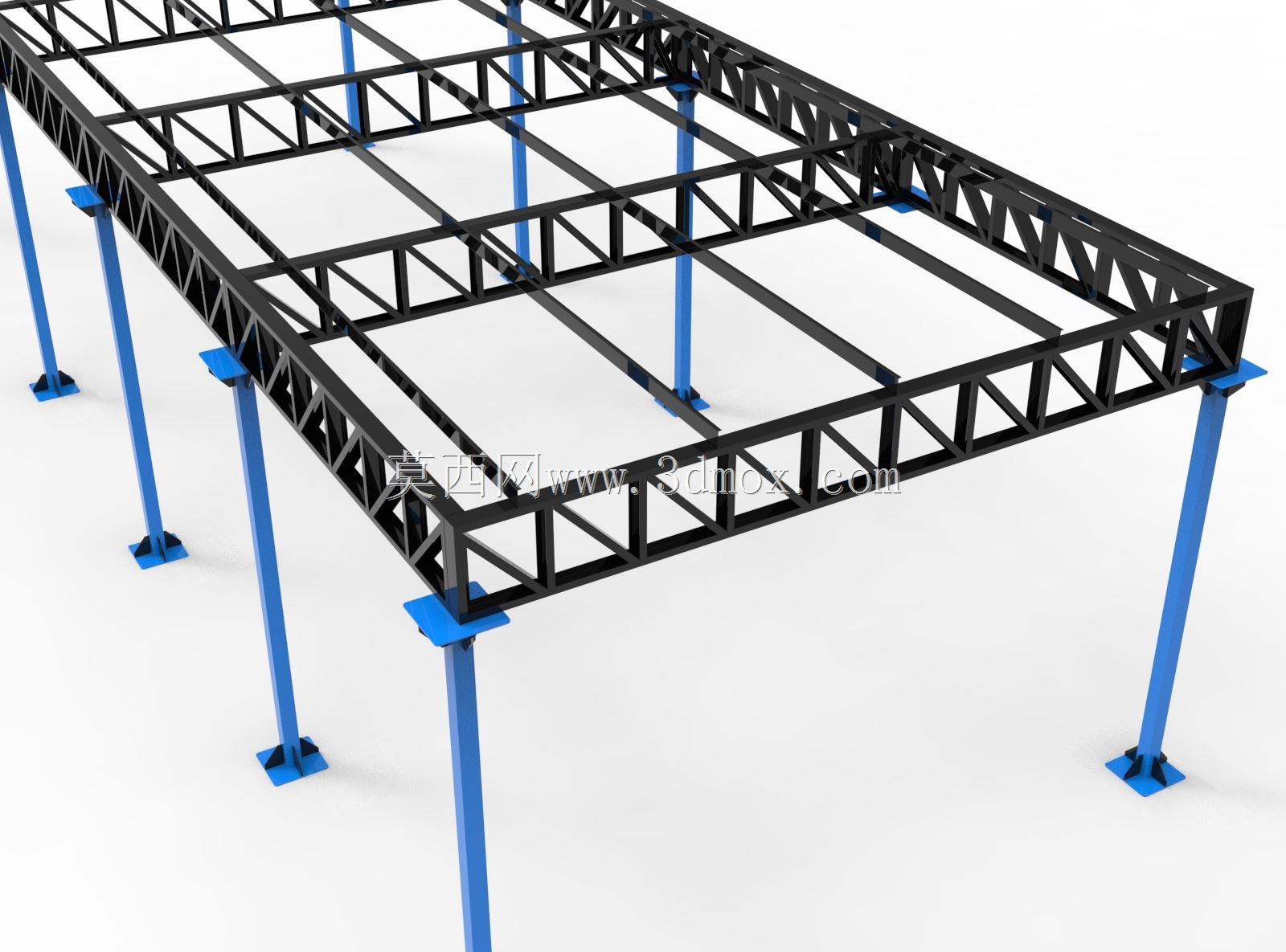

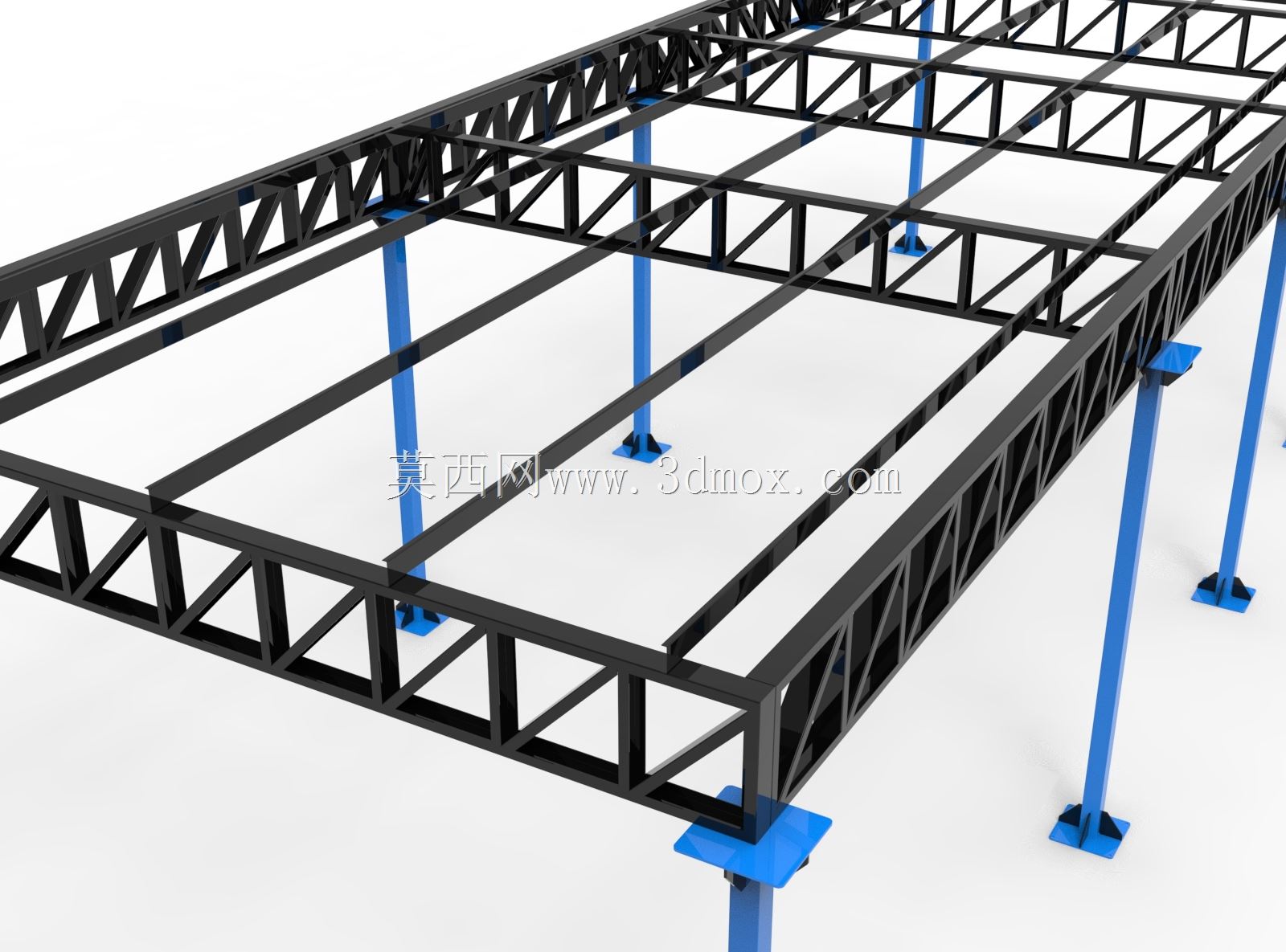

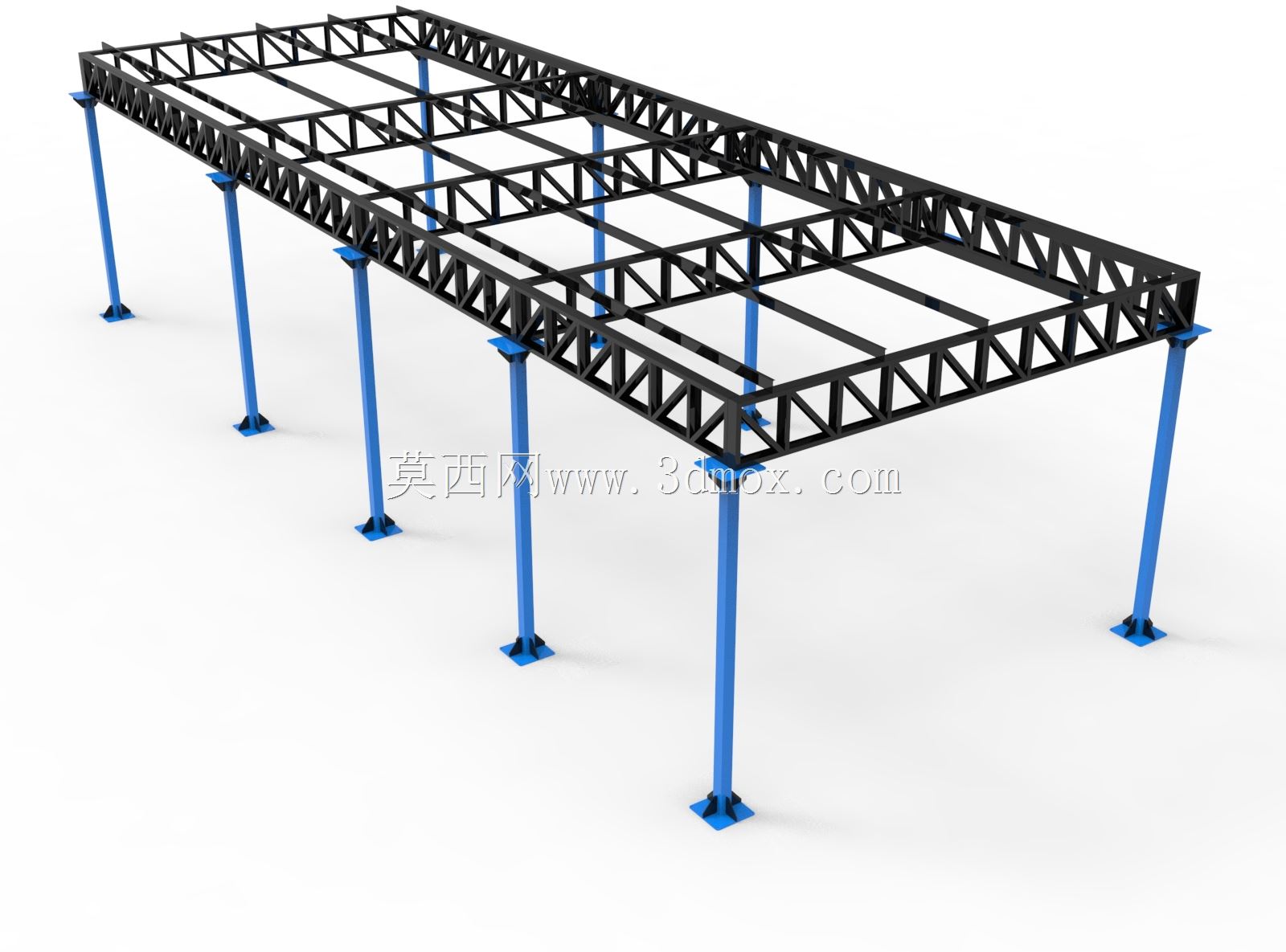

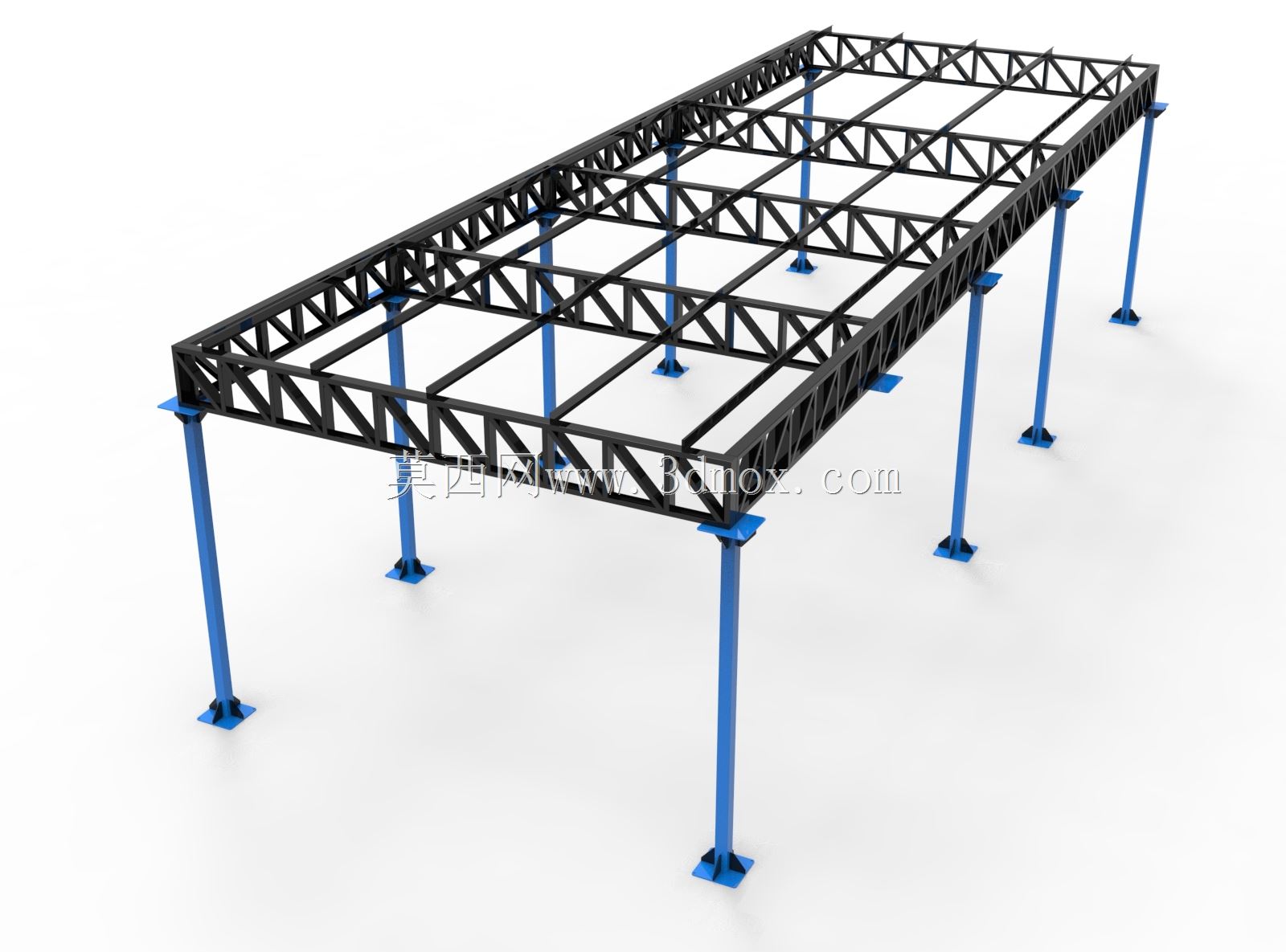

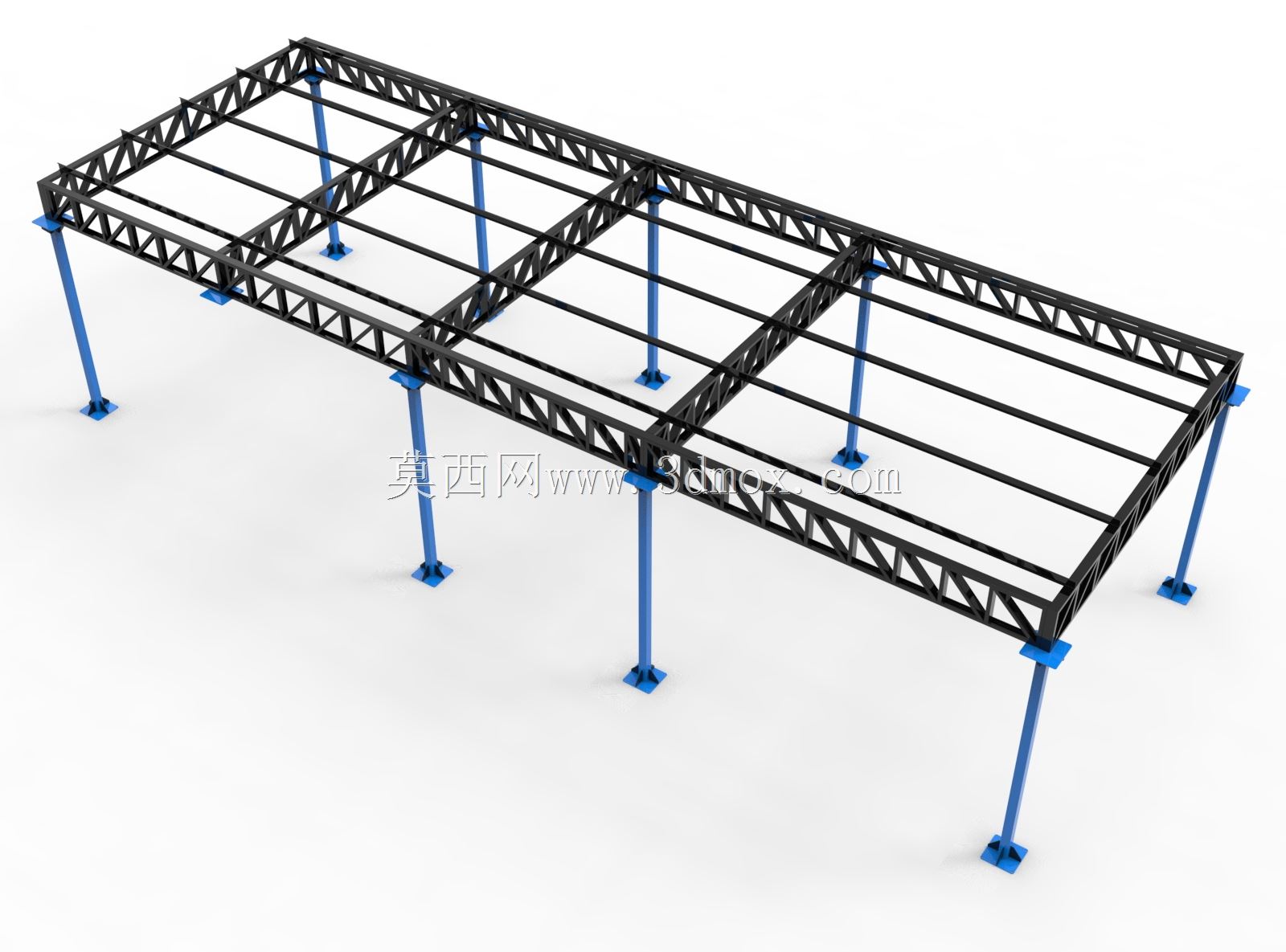

　　从布置上看，立柱沿平台长度方向多排设置，柱顶与桁架节点对应，避免梁跨中出现集中支撑错位。上部结构由多榀主桁架和平行次梁组成网格，平台面的荷载先传至次梁，再由主桁架汇集到柱顶。柱顶位置可根据实际连接方式设置节点板或加劲肋，使桁架端部反力顺畅传入立柱；若现场存在吊装限制，也可将桁架分段制作，在节点处通过螺栓或焊接拼装。

　　建模时需要重点控制安装边界。柱底底板外缘、立柱中心间距、桁架总宽度与总长度决定了平台在厂房中的占位；平台顶面标高则关系到上方净空、叉车作业高度以及人员通行安全。立柱附近应预留检修和紧固空间，底板锚栓孔位置要与基础预留孔一致。桁架下弦至地面的净空需满足人员、小推车或轻型设备通行；若夹层用于设备安装，还应核对设备底座尺寸、检修开门方向以及吊装路径，避免柱间支撑与设备维护区冲突。

　　在功能特性上，该结构属于可拆解、可扩展的钢制平台框架。桁架节间规整，便于按标准模块复制延伸；立柱数量和排距可依据目标荷载调整。对于轻载储物场景，可选用较小规格杆件并增大柱距；对于放置电机、减速机、分装设备等集中荷载的工况，则应在设备支脚对应的梁格处增设次梁或局部加强节点。平台周边若需设置护栏、楼梯、货梯开口或物料下滑口，应在桁架布置阶段提前预留洞口，不能在完工后随意切断受拉弦杆。

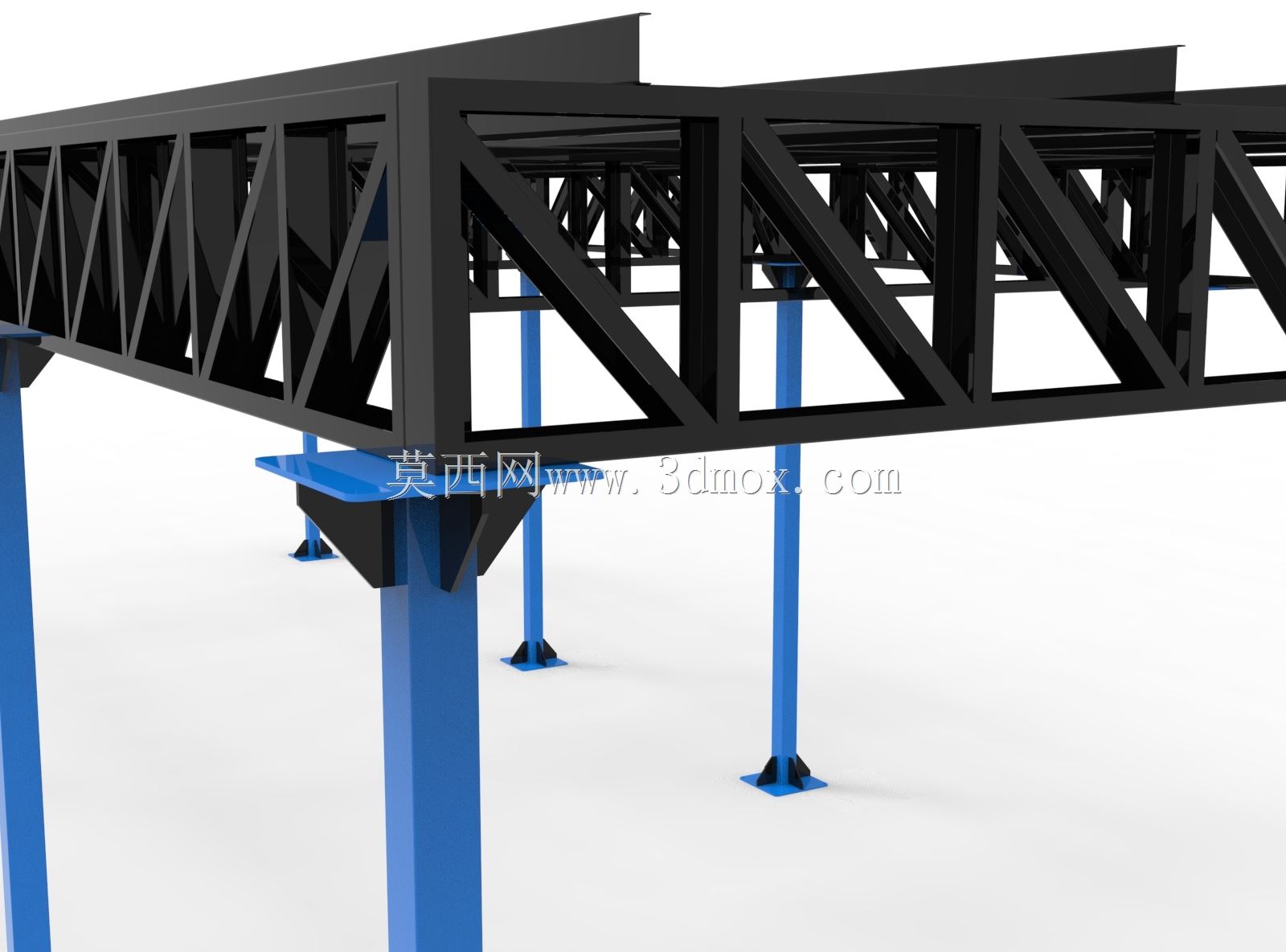

　　结构细节上，方形柱脚底板配合加劲肋可提高柱端抗弯能力；立柱与桁架连接节点应避免偏心过大，尽量让杆件轴线交汇于节点中心。桁架腹杆的角度不宜过陡或过缓，否则会增加节点构造难度或降低抗剪效率。纵横桁架交接处需要保证水平面内的整体稳定，可通过柱间支撑、水平支撑或平台铺板形成蒙皮效应，减少侧向晃动。

　　现场安装通常先复核基础标高与轴线，再竖立立柱并临时固定，随后吊装主桁架、连接次梁，最后安装铺板和附属防护。三维模型在这一过程中可用于检查杆件碰撞、柱脚开孔、楼梯接入位置以及管线穿越空间。对于需要在既有厂房内加建夹层的项目，还应把屋面梁、柱子、门窗、消防管线和叉车通道一并纳入校核，确保新增结构既满足承载，也不影响原有物流路线。

　　从外观上看，蓝色立柱与黑色桁架区分明确，便于在模型中识别竖向承重构件和水平跨越构件；规整的柱网和重复桁架节间也体现了工业化装配思路。该结构不以复杂外形为重点，而强调荷载传递清楚、节点构造可加工、现场边界可落地，适合作为厂房夹层、仓储阁楼和设备支撑平台的结构方案参考。
