塑料颗粒挤出造粒设备结构设计

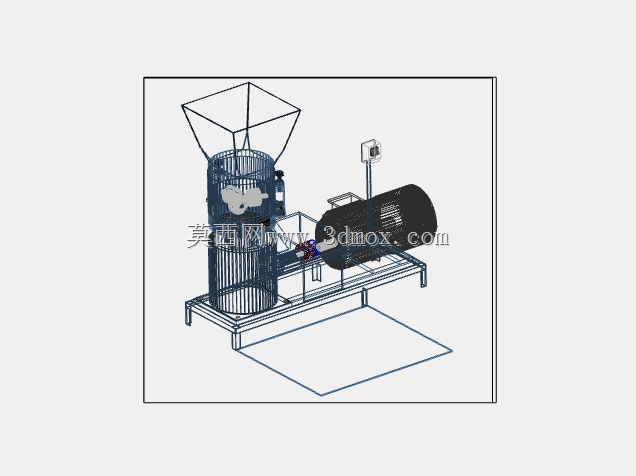

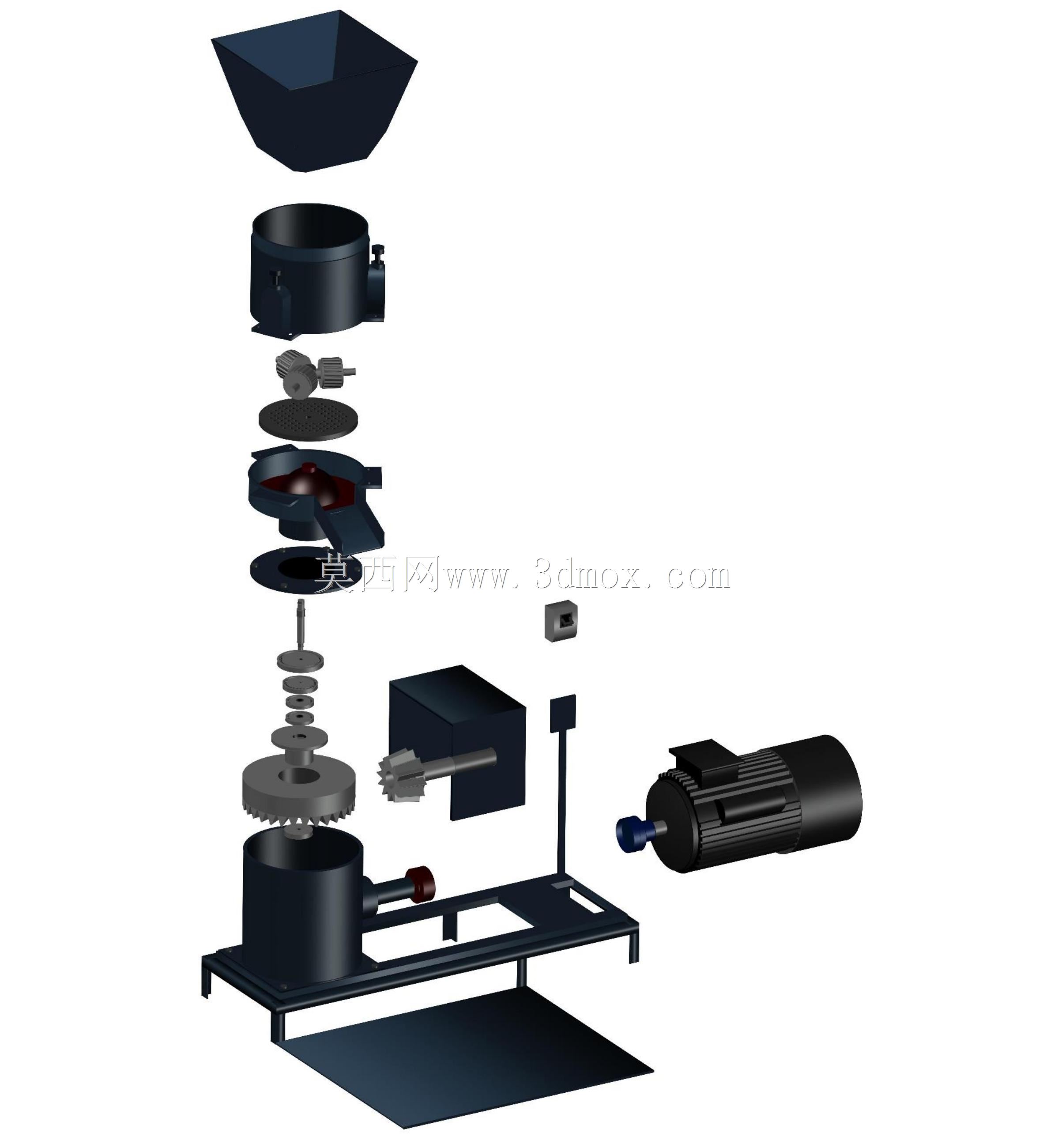

　　这套造粒设备的三维结构完整覆盖了从原料进料到成品颗粒输出的全流程机械单元，拆解视图清晰呈现了各功能模块的装配逻辑与配合关系，可直接用于塑料改性、再生塑料加工生产线的设备选型参考与结构优化设计。从实际产线应用场景来看，这类设备广泛对接废塑料回收造粒、塑料母粒制备、工程塑料共混改性等生产环节，可处理PP、PE、ABS等多种热塑性物料，适配中小型塑料加工厂的连续化生产需求，也可作为科研单位小批量配方试验的配套设备使用。

　　设备核心功能单元的设计逻辑完全围绕造粒工艺的连续稳定性展开：顶部的倒锥形料斗采用大倾角溜料结构，避免湿料、含填充料的物料在进料口架桥堵塞，料斗下方对接的进料腔内置搅拌破拱组件，配合带齿的进料压辊，能将蓬松的回收料压实后送入挤出腔体，保证进料段的物料填充率稳定。挤出段的筒体采用分段式法兰连接结构，内部的螺杆组件搭配止推轴承组，可承受挤出过程中产生的轴向反力，螺杆的螺距、槽深沿出料方向逐步收窄，实现物料的输送、压缩、熔融塑化的连续过程，筒体侧面预留的测温孔、排气孔结构，可适配不同物料的工艺参数调整需求，及时排出熔融物料中的挥发分，避免成品颗粒出现气孔缺陷。

　　传动系统的布局采用电机侧置平行传动方案，通过齿轮减速机构将电机的高转速低扭矩输出转换为螺杆所需的低转速大扭矩动力，齿轮组采用浸油润滑结构，配套的轴承座预留了油封安装位，可有效避免润滑油泄漏污染物料。切粒单元采用水环切粒的配套安装接口，模头处的出料孔均匀分布在出料端面上，配合高速旋转的切刀，可将挤出的熔融料条直接切割为均匀的圆柱状颗粒，切刀的刀架采用可调式结构，可根据磨损情况调整刀头与模面的间隙，保证切粒断面平整，减少长条料、连粒料的产生。

　　设备的机架采用型钢焊接框架结构，底部预留了设备安装的地脚螺栓孔，安装边界尺寸可适配常规车间的设备布局要求，机架上的各功能单元安装面均经过铣平加工，保证各部件装配后的同轴度与平行度要求，减少设备运行过程中的振动与异响。机架侧面预留了电气控制箱的安装位，可集成温度控制、转速调节、过载保护等电气元件，整体布局紧凑，减少设备的占地面积。从装配关系来看，各连接部位均采用标准紧固件连接，易损件如螺杆、机筒衬套、切刀等均设计为快拆结构，方便日常维护与易损件更换，设备的出料端预留了冷却水套、颗粒输送管道的对接接口，可直接对接后续的颗粒冷却、筛分、包装工序，形成完整的造粒生产线。

　　在结构设计细节上，各旋转部件均设置了安全防护罩安装位，避免生产过程中操作人员接触运转部件引发安全事故，进料口处设置了防物料飞溅的挡边结构，减少物料抛洒浪费。整套结构的配合公差完全按照机械加工的通用精度要求设计，轴类零件与轴承的配合采用基孔制过渡配合，法兰连接面的密封槽尺寸适配标准O型圈，可保证挤出腔体的密封性，避免熔融物料泄漏。对于设备选型的工程人员来说，这套三维结构可直接提取各部件的尺寸参数，核算设备的产能、功率匹配、安装空间等核心参数，也可在此基础上针对特定物料的加工需求进行结构改进，比如针对高填充物料调整螺杆的压缩比，针对热敏性物料增加筒体的冷却水道结构等。
