双顶尖可调式工件定位支撑装置结构

项目分类:工装 发布时间:2024-12-12 ID:842926
  • 双顶尖可调式工件定位支撑装置结构
  • 双顶尖可调式工件定位支撑装置结构
  • 双顶尖可调式工件定位支撑装置结构
  • 双顶尖可调式工件定位支撑装置结构
  • 双顶尖可调式工件定位支撑装置结构
  • 双顶尖可调式工件定位支撑装置结构

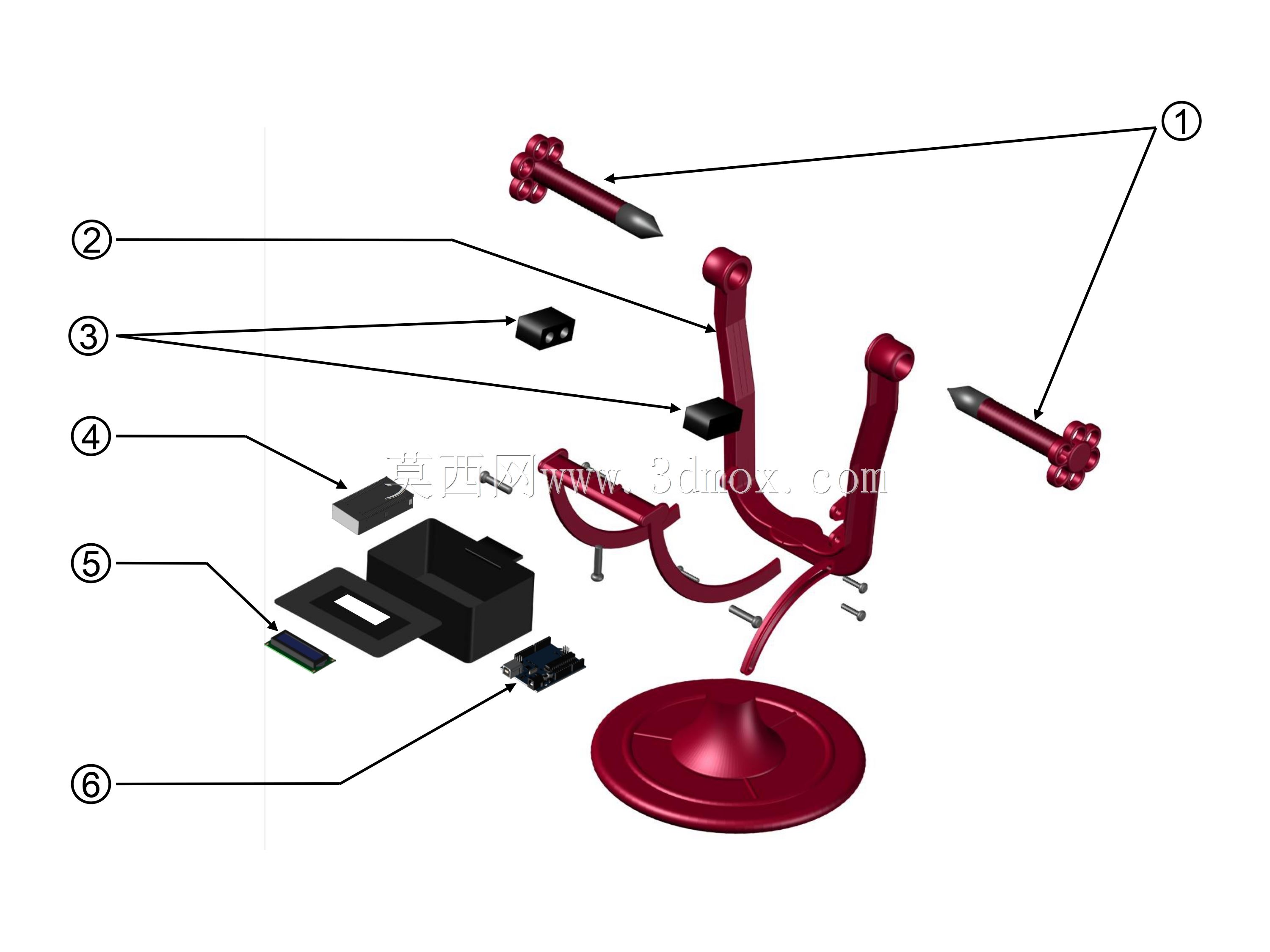

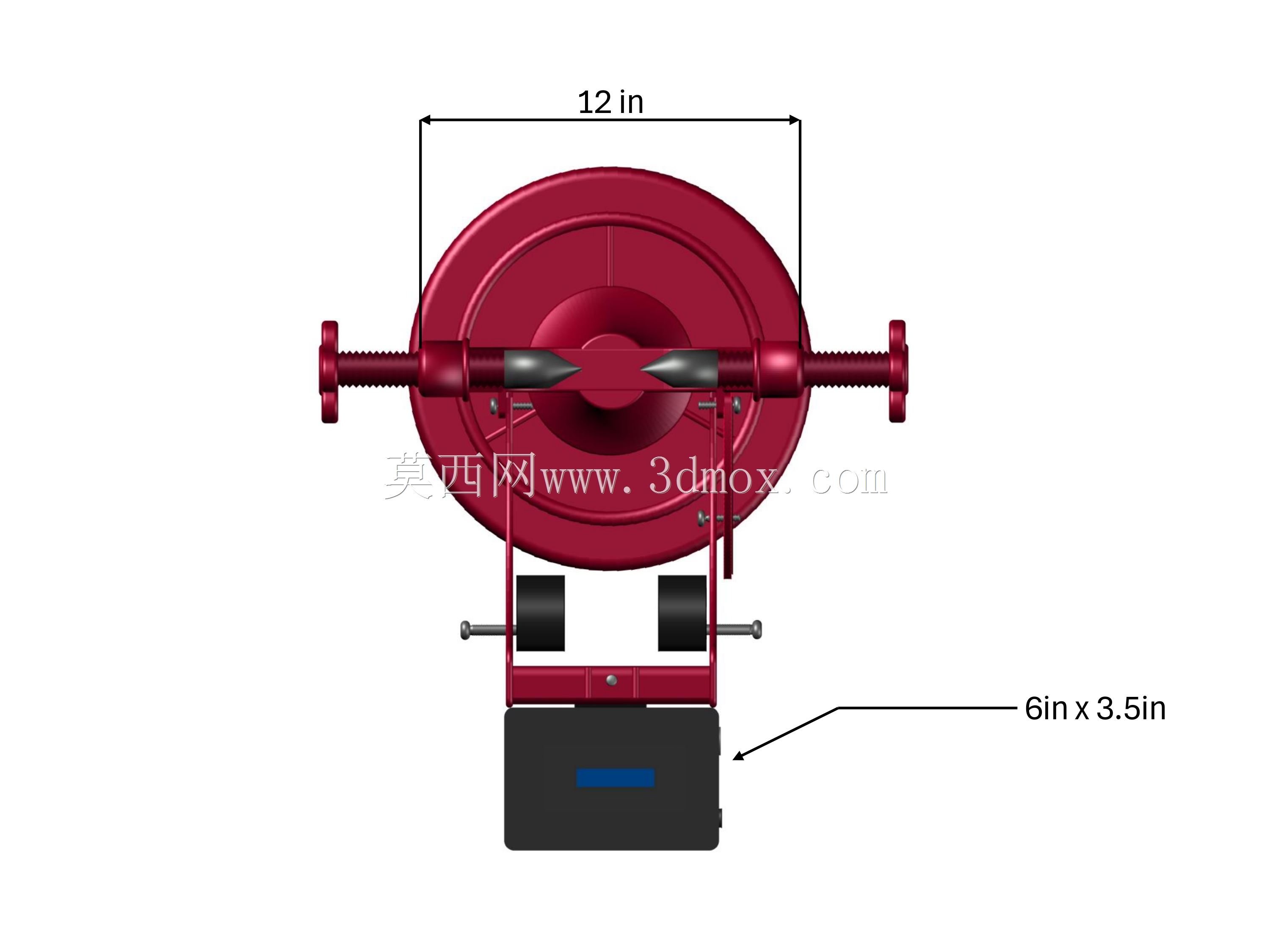

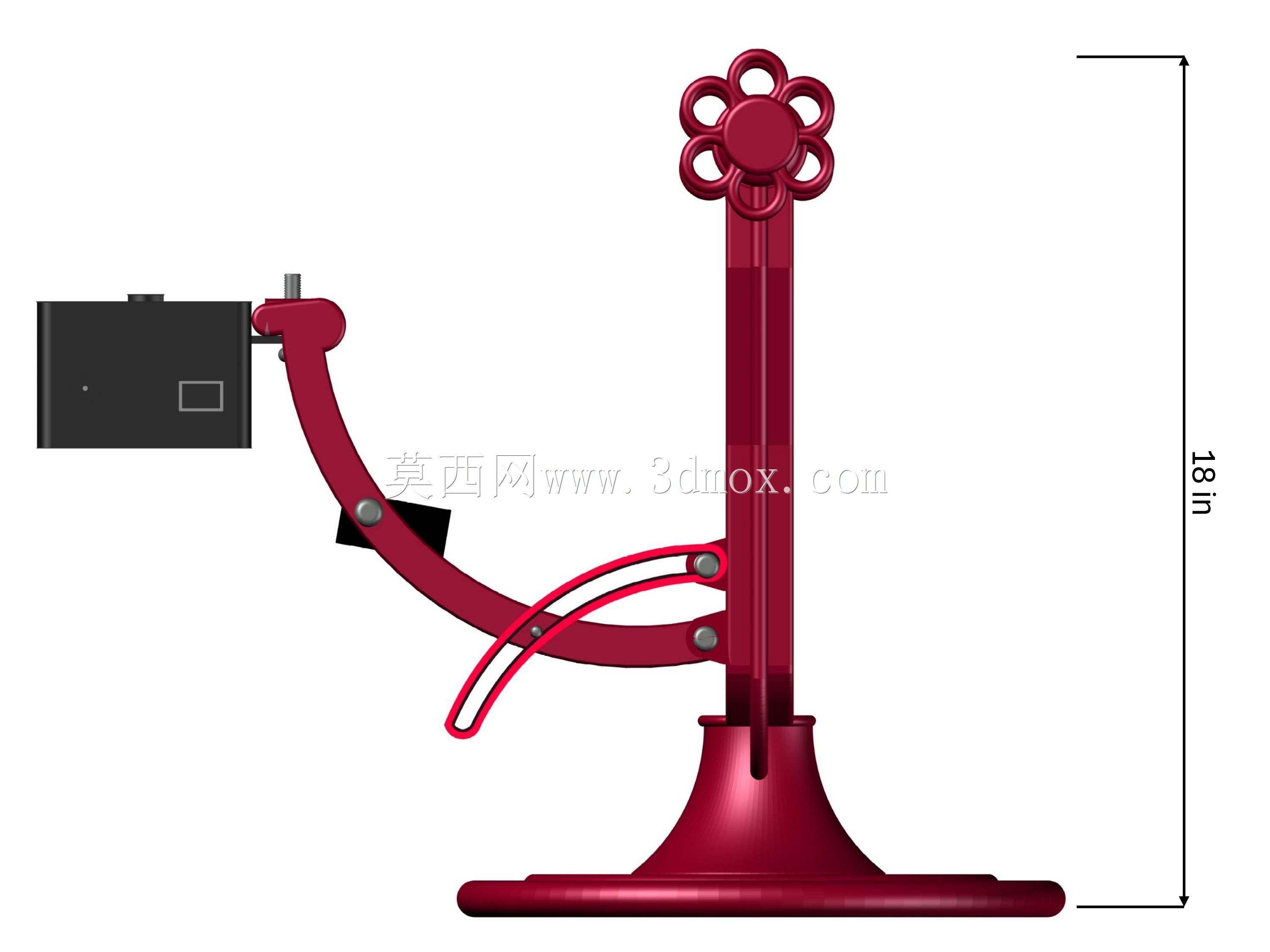

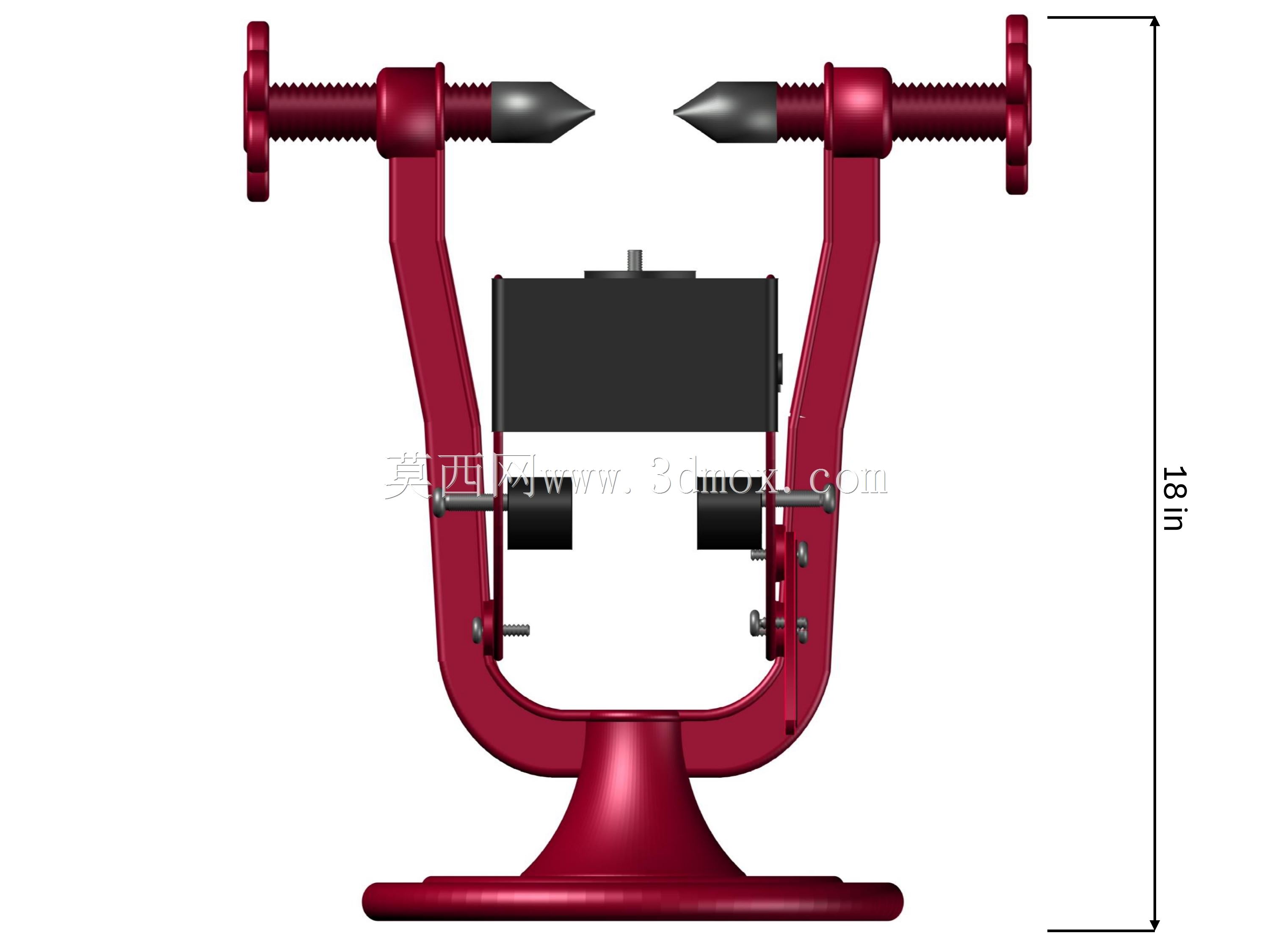

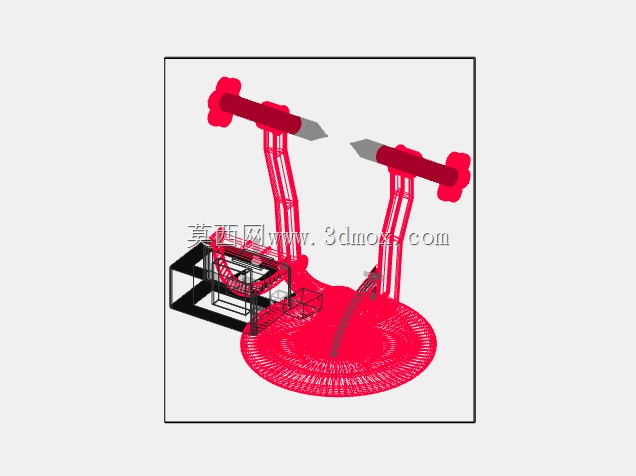

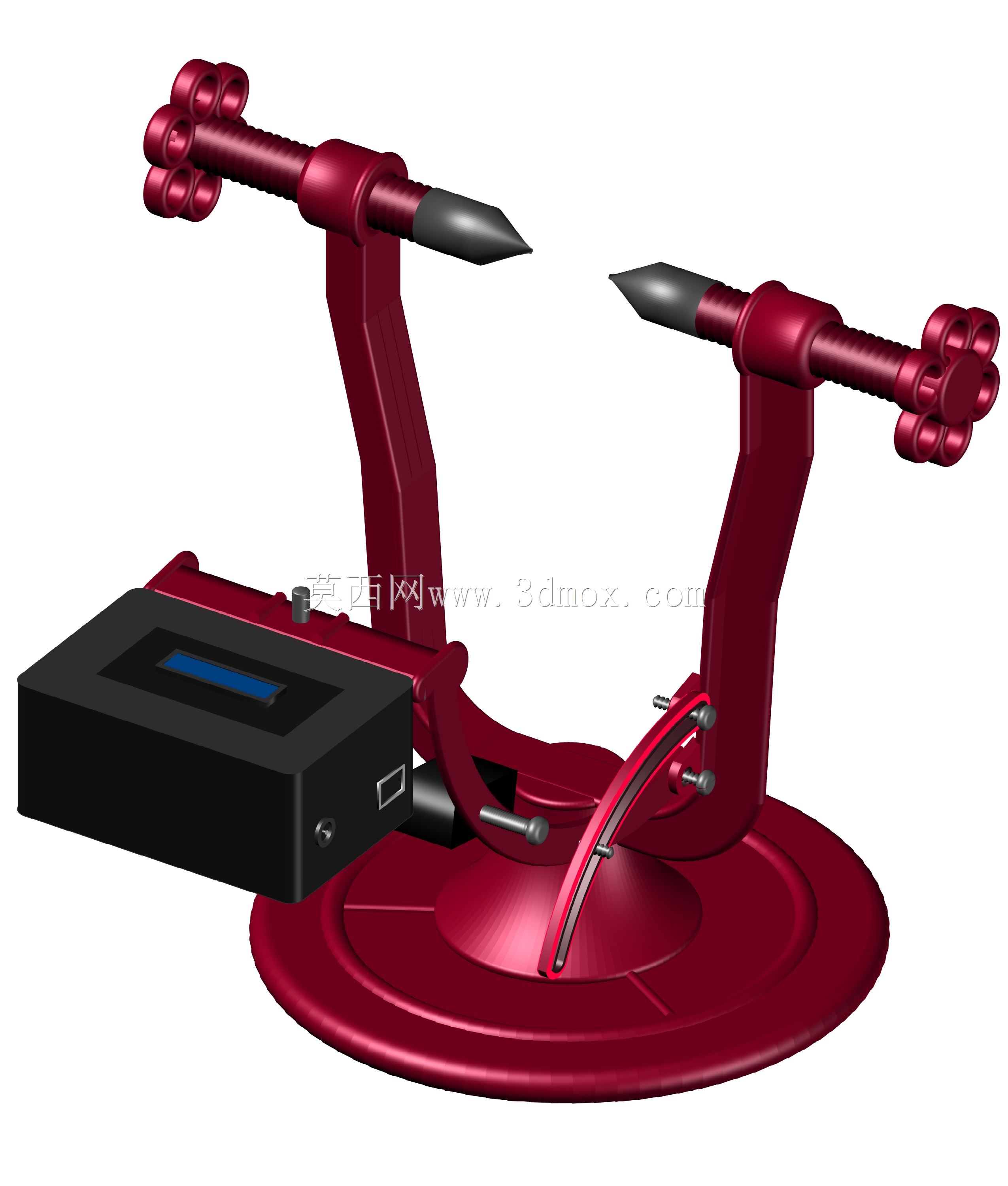

  两侧的顶尖支撑臂采用可摆动调节结构,支撑臂与底座之间通过弧形导轨配合锁紧结构实现角度调整,弧形导轨上刻有角度标识,可根据被装夹工件的外形调整两侧顶尖的轴线夹角,调整范围覆盖0到45度区间,锁紧时通过侧面的紧定螺钉实现无间隙锁止,避免装夹后出现晃动偏移。两侧顶尖均采用螺杆进给结构,进给手轮为梅花式防滑手轮,单圈进给量为1.5mm,最大进给行程可达60mm,可适配不同长度的工件装夹需求,顶尖头部采用硬质合金镶嵌结构,锥角为60度标准顶尖锥度,既保证顶尖头部的耐磨性,也能适配工件端面的标准中心孔定位要求,顶尖与螺杆之间采用可拆卸连接结构,磨损后可单独更换顶尖头,无需更换整根进给螺杆,降低后期维护成本。这套双顶尖可调式定位支撑装置,主要面向小型回转类零件的装夹定位场景,常见于小型零件检测工位、精密修配工位、微型回转件加工辅助装夹环节,区别于大型机床尾座顶尖结构,整体采用紧凑化底座设计,底座为圆盘式结构,可直接通过螺栓固定在工作台面,也可适配磁力吸盘实现快速装拆,底座直径控制在适配小型工位的尺寸范围,不会占用过多操作空间,安装时仅需保证底座上平面与工作台面平行度在0.02mm以内,即可满足后续装夹的定位精度要求。

  底座一侧集成的小型数显模块,可实时显示两侧顶尖的夹紧力数值,夹紧力检测范围为0到500N,装夹薄壁类小型工件时可通过数显数值控制夹紧力,避免夹紧力过大导致工件变形,装夹刚性较好的工件时可适当加大夹紧力,保证加工或检测过程中工件不会出现窜动。整套装置的设计思路围绕小型回转类零件的快速装夹需求展开,摒弃了传统固定顶尖座只能同轴装夹的局限性,通过可摆动的支撑臂结构,既可以实现同轴类轴类零件的两端顶持装夹,也可以调整两侧顶尖角度,实现异形带双中心孔零件的定位装夹,比如小型曲轴类零件、偏心轴类零件的检测装夹,无需制作专用夹具,仅需调整两侧支撑臂的角度与顶尖进给量即可完成装夹。

  从安装边界来看,装置整体最大高度不超过180mm,两侧支撑臂展开到最大角度时的最大宽度不超过320mm,可适配大多数小型工作台的安装空间,底座上的安装孔为长条形腰孔,可适配不同孔距的工作台安装要求,安装时不需要对工作台进行二次加工,直接通过T型螺栓或者压板即可完成固定。在实际使用场景中,这套装置常搭配百分表、粗糙度仪等检测设备使用,完成小型轴类零件的径向圆跳动检测、端面圆跳动检测,也可搭配小型抛光头、打磨头,完成小型回转零件的表面修配加工,装夹后工件可绕两顶尖的连线灵活转动,转动阻尼可通过顶尖的进给量进行微调,既保证转动顺畅,也不会出现轴向窜动。

  装置的所有运动配合面均采用润滑脂润滑,日常维护时仅需定期在弧形导轨、螺杆进给面涂抹少量润滑脂,即可保证调节动作顺畅,不会出现卡滞问题,整体结构没有复杂的传动部件,故障率极低,适合在小型加工车间、计量检测室、教学实训场景中长期使用。在结构细节设计上,两侧支撑臂的摆动转轴采用圆锥面配合结构,长期使用出现磨损间隙后,可通过转轴端部的锁紧螺母调整配合预紧力,消除配合间隙,保证定位精度不会因长期使用出现明显下降,进给螺杆与支撑臂之间采用铜质螺母配合,耐磨性能优于普通钢质螺母,长期进给使用也不会出现过大的配合间隙,保证顶尖进给的直线度要求。
