发动机气门锁拆卸专用工装结构设计

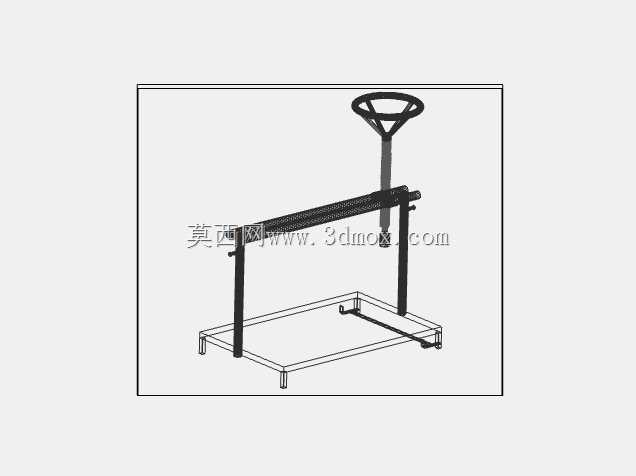

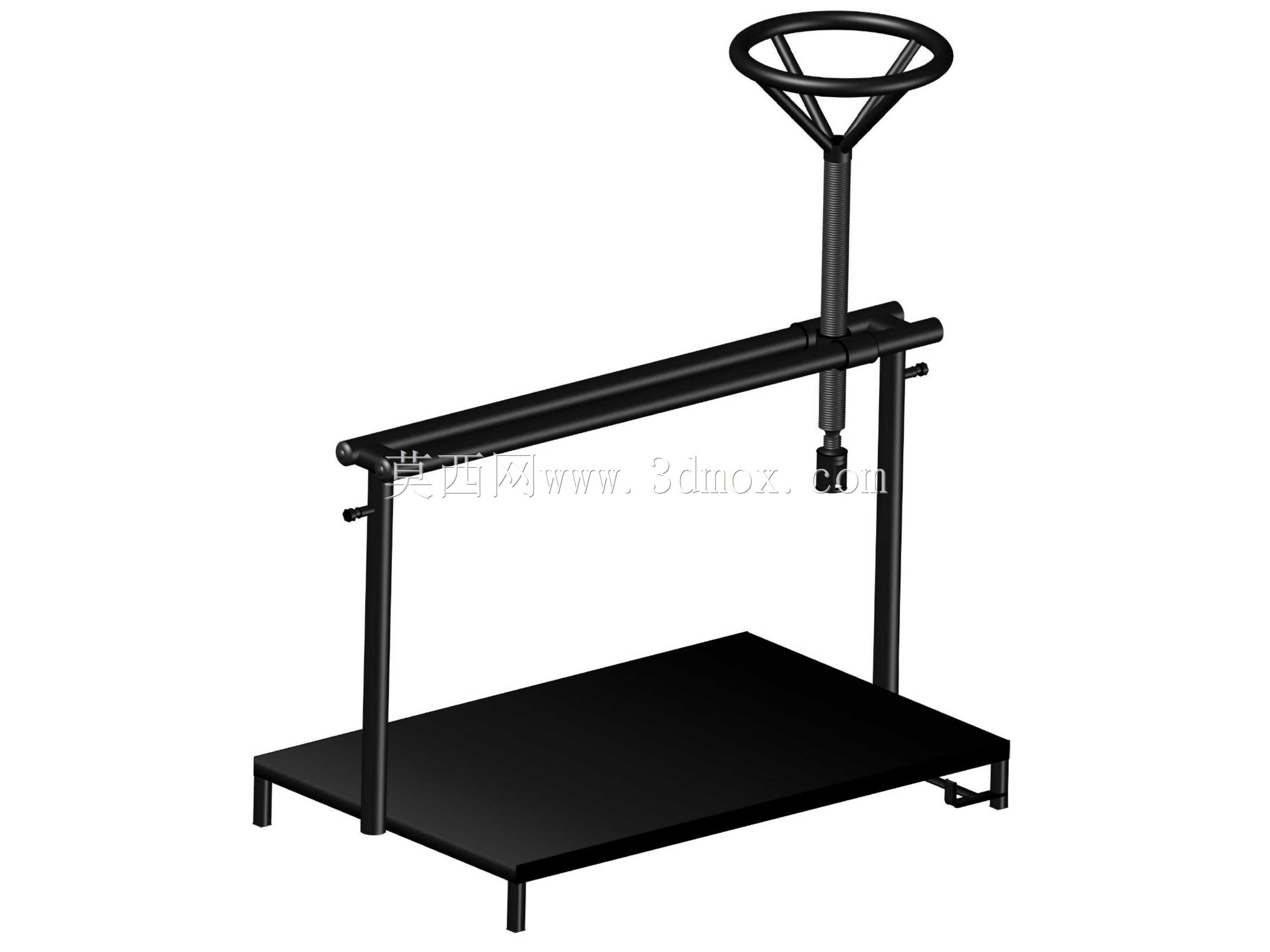

　　在商用车、乘用车发动机大修及三保作业场景中，气门锁片的拆卸与复装一直是缸盖维修环节里操作精度要求高、人工徒手操作难度大的工序，传统作业中维修人员常使用螺丝刀配合敲击的方式撬动锁片，不仅容易刮伤气门杆表面、砸伤缸盖密封面，还存在锁片飞溅遗失、操作力度失控顶弯气门杆的风险，这款手动式气门锁拆卸工装正是针对这类维修痛点开发的专用作业设备。从结构布局来看，设备采用落地式框架承载结构，底部为整块矩形钢制承载平台，平台四角设置有可调节高度的支撑脚，能够适配不同平整度的维修工作台面，避免作业过程中设备晃动偏移；平台上方通过两根垂直布置的空心圆管立柱支撑横向滑移导轨，导轨上安装可沿水平方向左右滑动的压装执行机构，执行机构顶部设置环形手轮，通过梯形丝杠传动将手轮的旋转运动转化为压头的垂直直线运动，传动过程具备自锁特性，当压头下压至指定行程后可自动锁止位置，无需维修人员持续施加保持力，大幅降低长时间作业的劳动强度。

　　设计过程中，压装执行机构的水平滑移行程覆盖了常规直列四缸、六缸发动机缸盖的全幅气门布置范围，作业时无需反复挪动缸盖位置，仅需滑动压头即可对准各缸进排气门的中心位置，压头端部采用可更换式弹性压套结构，能够根据不同车型的气门弹簧座尺寸匹配对应规格的压套，下压过程中压套均匀施力于气门弹簧座上，将弹簧压缩至锁片完全露出的行程位置，此时维修人员可轻松取出气门锁片，松开手轮后弹簧自动复位，整个作业过程无冲击载荷，不会对气门、弹簧及缸盖本体造成额外损伤。

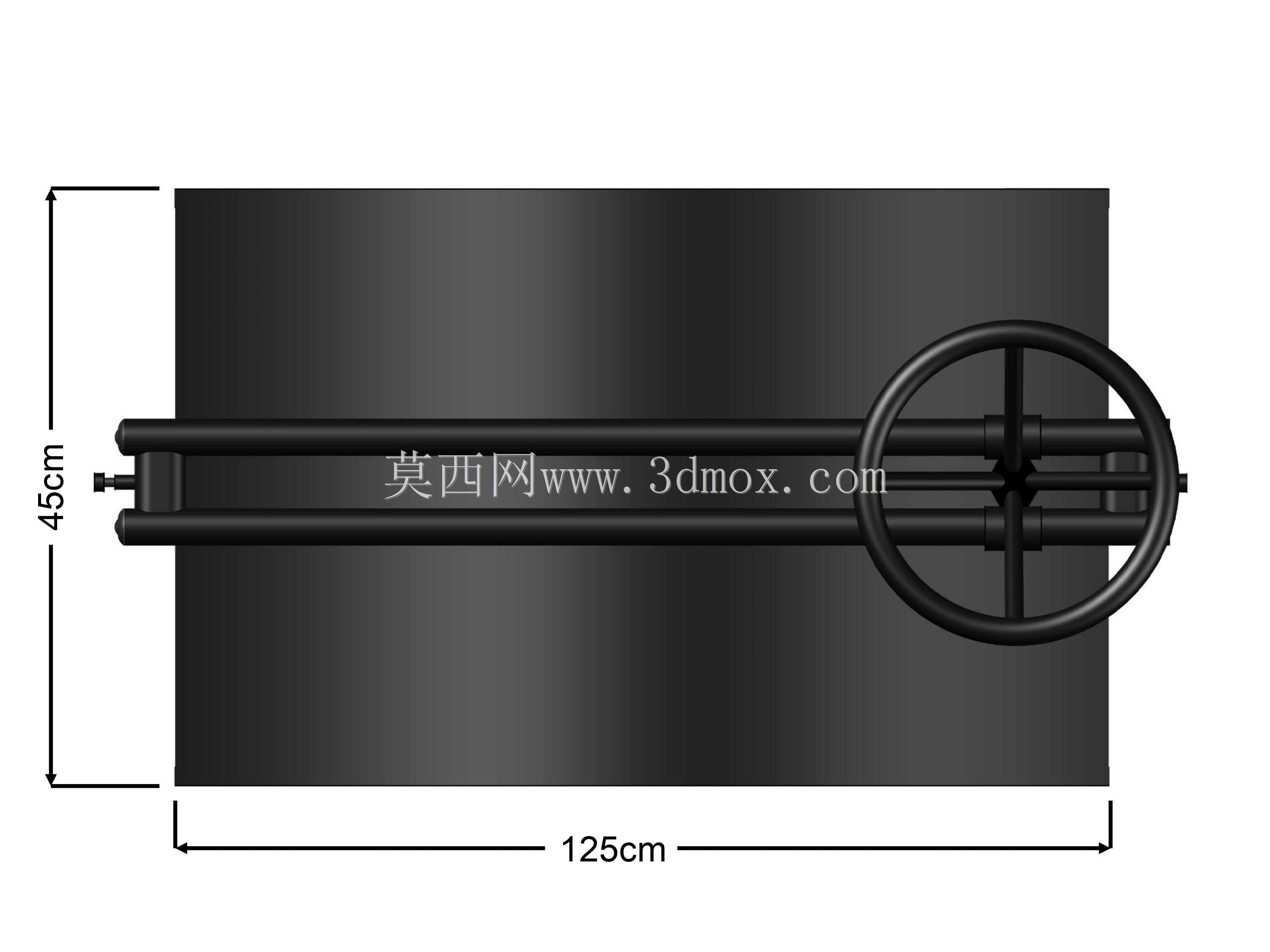

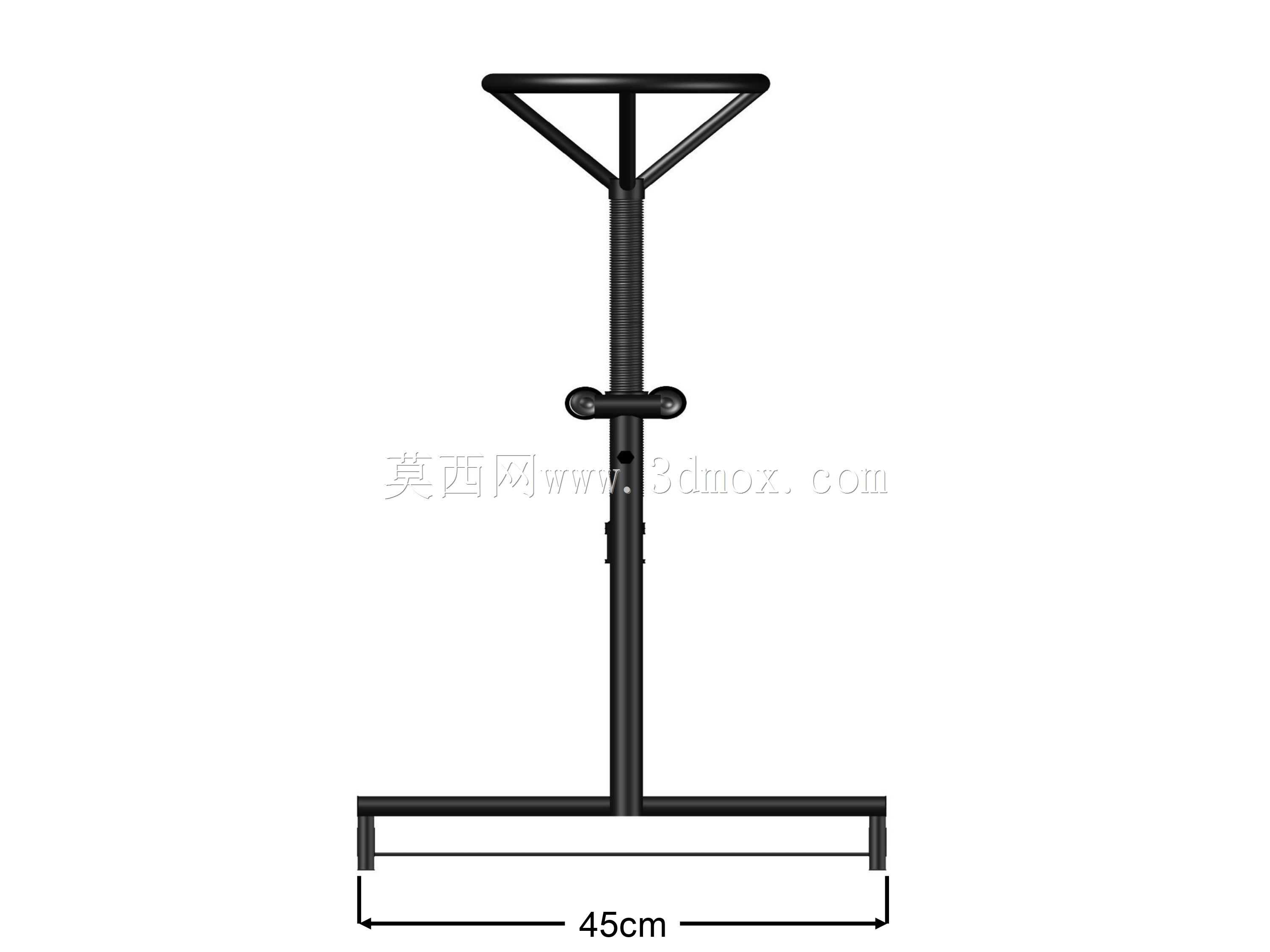

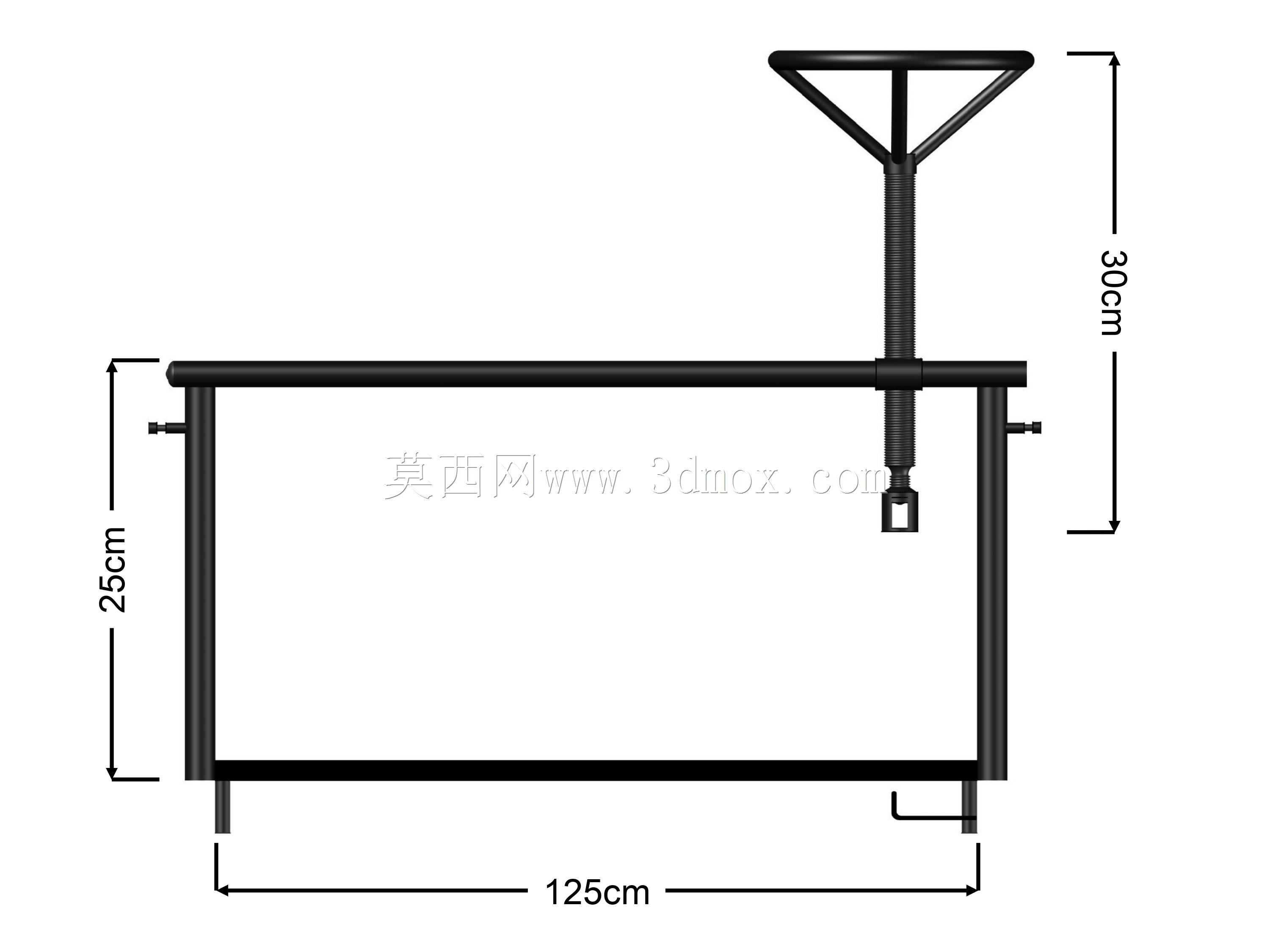

　　从安装边界来看，设备整体占地尺寸适配常规二类维修企业的工位布局，底部平台预留有缸盖定位块的安装螺孔，可根据不同型号缸盖的定位销孔位置加装定位附件，实现缸盖的快速装夹固定；垂直方向的压头最大行程覆盖了从轻型乘用车到重型柴油车的气门弹簧压缩高度需求，无需额外加装延长接杆即可完成全系列车型的气门锁拆装作业。不同于气动、电动类的气门拆装设备，这款纯机械结构的拆卸工装无需外接气源或电源，在户外救援、无供电的维修场景下也可正常使用，梯形丝杠的传动阻尼经过调校，手轮操作力控制在单人单手可轻松转动的范围内，压头下行过程中速度均匀可控，不会出现突然下冲的情况，框架结构的所有受力部位均经过强度校核，在满行程压缩最大刚度的重型柴油机气门弹簧时，立柱及导轨的变形量控制在0.1mm以内，保证压头与气门杆的同轴度，避免偏载导致的气门杆弯曲变形。

　　实际维修作业中，使用该工装完成单只气门的锁片拆卸仅需数秒，相比传统手工敲击作业效率提升四倍以上，同时彻底消除了敲击作业带来的零件损伤风险，压套与弹簧座的接触端面做了圆角钝化处理，不会在弹簧座表面留下压痕，可满足主机厂售后维修、再制造企业的缸盖修复作业精度要求。设备的导轨与立柱之间采用锁紧旋钮结构，当压头滑动至指定作业位置后可拧紧旋钮锁定横向位置，避免下压过程中压头偏移，手轮表面做了滚花防滑处理，沾有机油的手部操作时也不会出现打滑问题，底部支撑脚采用橡胶防滑垫材质，放置在钢制或木质工作台面上均具备足够的摩擦力，作业时无需额外使用螺栓固定设备，可根据工位需求灵活挪动位置。
