商用烧烤炉成套结构设计方案

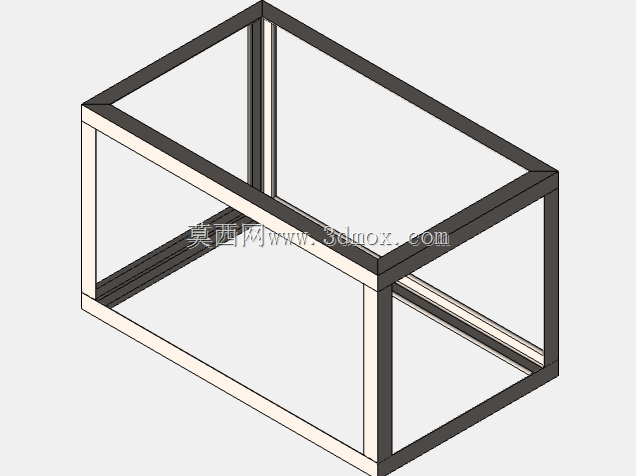

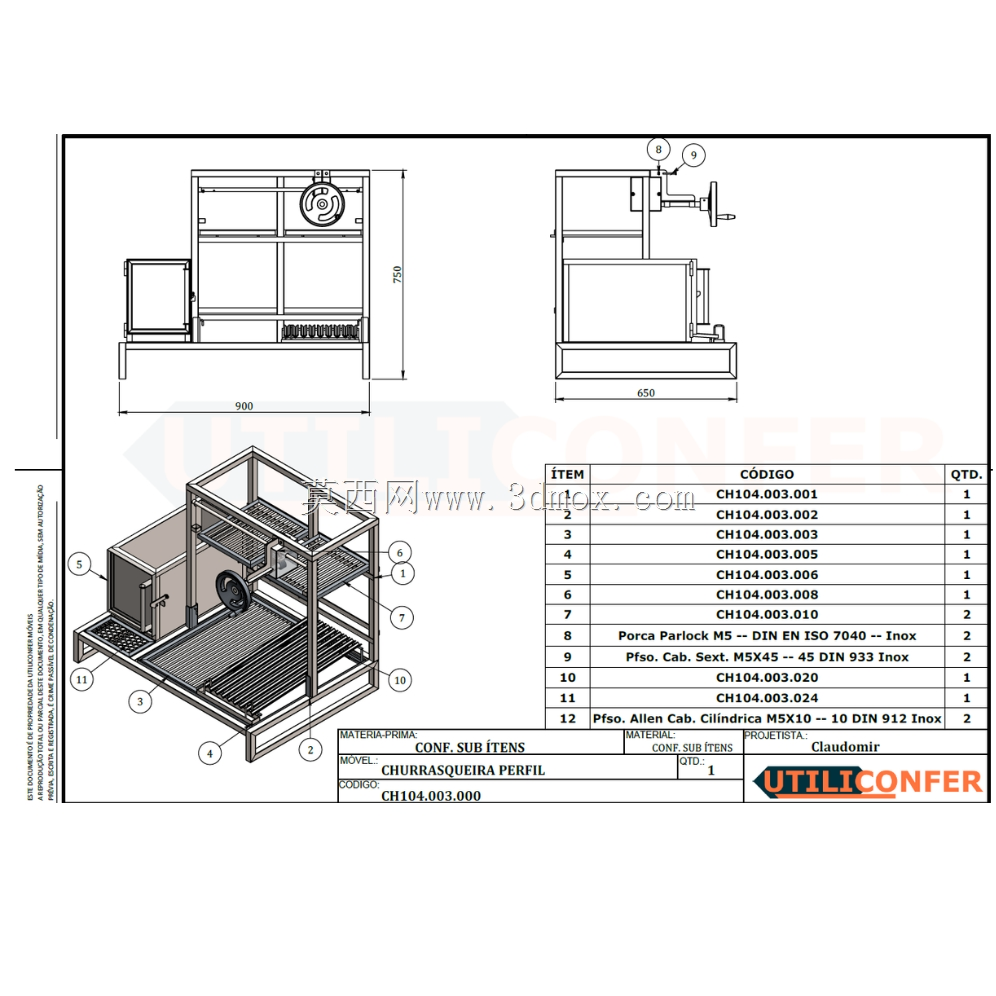

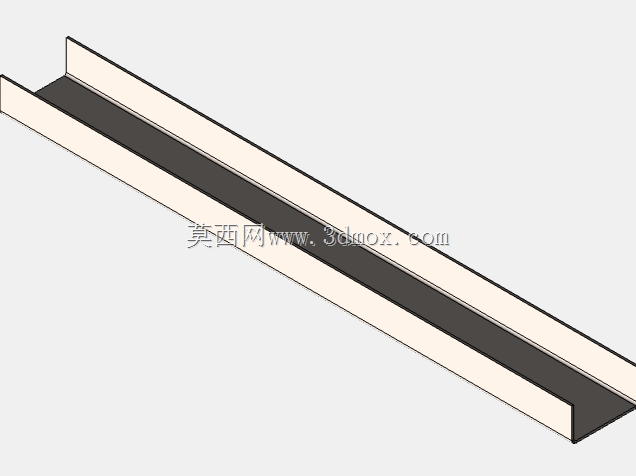

　　这套烧烤设备结构方案，覆盖了户外商用、门店固定经营、流动摆摊三类核心应用场景，不同场景下的设备结构做了针对性的适配调整，避免了通用设计在实际使用中出现的适配性问题。比如面向户外营地使用的款式，整体框架做了快拆式的连接结构设计，所有连接点位都采用了免工具的锁扣结构，不需要额外携带扳手、螺丝刀等安装工具，单人在五分钟内就能完成整机组装或者拆解收纳，拆解后的所有部件都能嵌套堆叠，整体收纳体积比组装状态缩小62%，可以直接放入常规家用SUV的后备箱，也能适配营地常用的储物箱尺寸，不会出现部件凸出剐蹭的问题。面向固定门店使用的款式，框架采用了满焊连接结构，整体刚性更强，长期承受高温炙烤也不会出现连接位松动变形的问题，底部预留了接灰抽屉的安装滑轨，抽拉阻力控制在15N以内，日常清理炭灰的时候不需要挪动整台设备，只需要抽出接灰盘就能完成清理，接灰盘边缘做了15mm高的翻边结构，炭灰不会在抽拉过程中从缝隙洒落。面向流动摆摊使用的款式，在设备侧部集成了可折叠的置物台结构，置物台展开后可以放置调料罐、食材盘，折叠后和设备侧壁完全齐平，不会额外占用运输空间，底部预留了标准脚轮的安装孔位，可以直接适配市面上常见的4寸万向脚轮，方便经营过程中挪动位置。

　　从实际使用功能来看，所有款式的烤网支撑位都做了三档高度调节的卡槽设计，不同档位对应不同的烤制温度区间，最高档位距离炭盆180mm，适合慢烤需要长时间受热的食材，避免表面烤焦内部未熟的问题；中间档位距离炭盆120mm，是常规烤制的通用高度，适配大多数肉类、蔬菜的烤制需求；最低档位距离炭盆60mm，适合需要高温快烤的薄切食材，能快速锁住食材表面的水分。炭盆部分采用了分体式的结构设计，炭盆和主体框架之间留有20mm的空气隔热层，能减少热量向框架传递，避免框架温度过高烫伤操作人员，同时炭盆底部开有均匀分布的通风孔，通风孔的直径设置为8mm，孔间距30mm，既能保证木炭燃烧时有足够的氧气供给，又不会让炭灰从通风孔大量掉落。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有钣金折弯件的折弯半径都设置为板材厚度的1.5倍，避免折弯过程中出现板材开裂的问题，所有需要激光切割的板材零件，都做了共边排样的优化，能减少12%左右的板材损耗，切割路径也做了最短路径优化，能缩短激光加工的时间。焊接点位都设置在操作人员不容易触碰的位置，所有外露的焊接边缘都做了打磨倒角处理，倒角半径2mm，不会出现锋利的毛刺划伤使用者。

　　外形尺寸方面，单台常规款设备的整体长度控制在1200mm，宽度600mm，高度800mm，这个尺寸刚好适配餐饮行业常用的标准操作高度，操作人员长时间站立烤制食材也不容易产生疲劳感，设备的安装边界预留了每侧50mm的操作空间，不管是嵌入到门店的操作台里，还是单独放置使用，都不会和周边的设备产生干涉。所有和食材接触的部件，都采用了易拆卸的结构设计，不需要工具就能直接拆下清洗，避免长期使用后缝隙里残留油污产生卫生问题，烤网采用了网格状的钢筋结构，钢筋直径6mm，网格间距15mm，既能保证足够的支撑强度，不会因为放置重物出现变形，又能让热量均匀传递到食材表面，不会出现局部烤焦的情况。设备底部预留了可调脚杯的安装位置，可调脚杯的调节行程为30mm，在地面不平整的经营场景下，可以通过调整脚杯的高度让设备保持水平，避免烤制过程中油脂往一侧流淌堆积。针对炭火烤制产生的油脂滴落问题，烤网下方设置了可拆卸的接油盘，接油盘表面做了不粘涂层处理，清理的时候只需要擦拭就能去除残留的油污，接油盘的深度为30mm，能容纳单次烤制8小时产生的油脂量，不需要中途频繁清理。
