多层出料直线式振动筛分设备结构

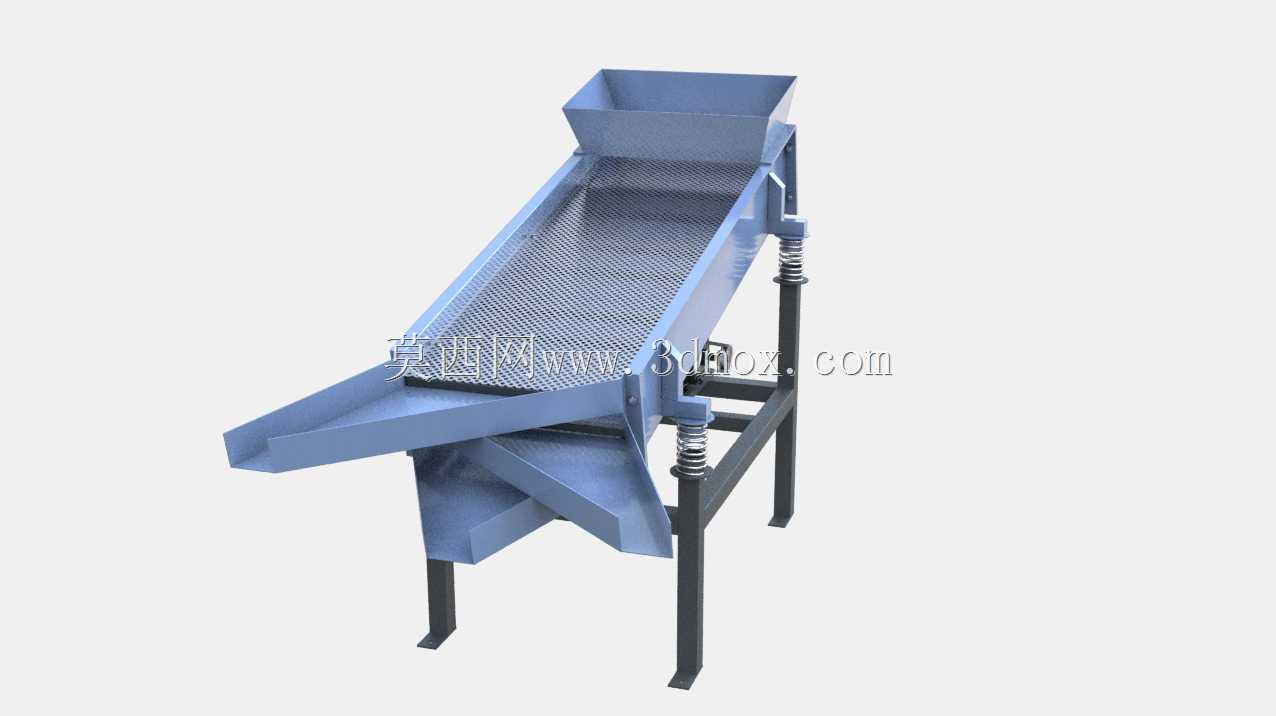

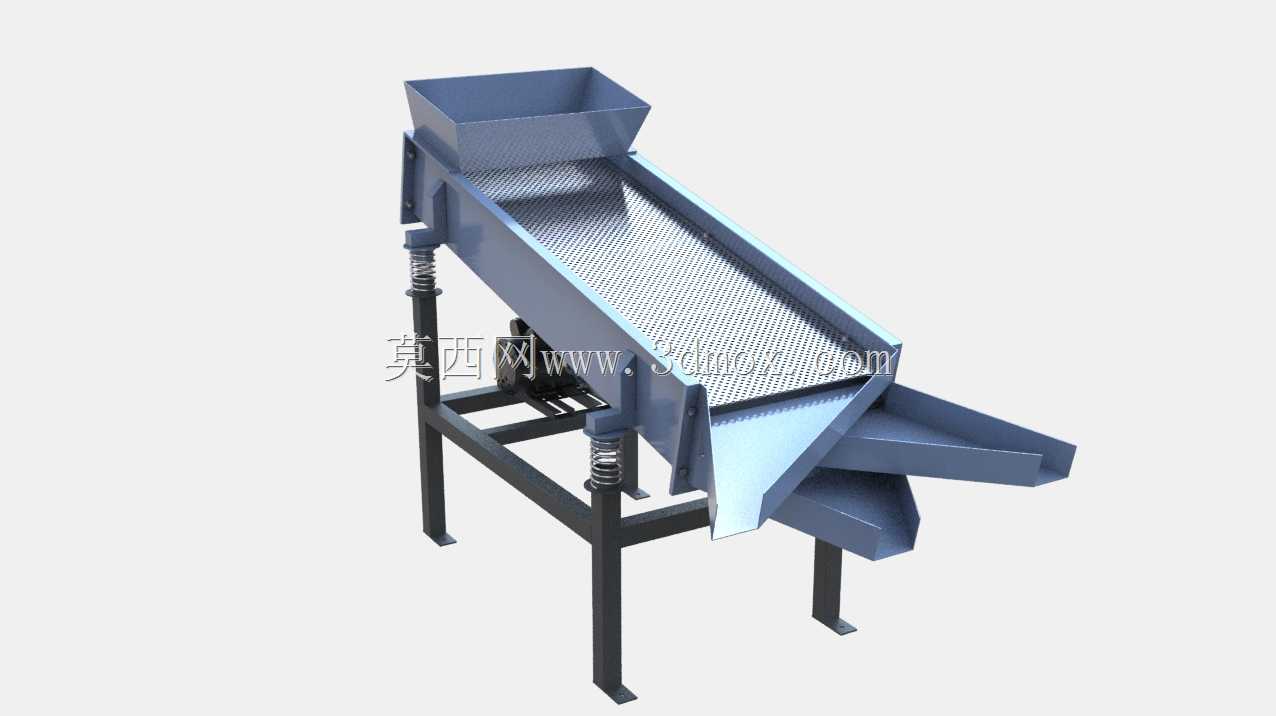

　　在食品加工、粮食分选、矿山细碎料分级、化工颗粒原料预处理这类生产场景里，直线振动筛是出镜率极高的通用分选设备，这套三维结构完整还原了单双层可选的直线振动筛整机装配关系，从进料端的受料斗、筛箱主体、减振支撑组件到底部机架、分料出料溜槽都做了等比例的结构还原，没有省略装配干涉需要避让的细节。从实际使用场景出发，这类设备通常布置在原料破碎工序之后、成品包装工序之前，或是不同粒径原料配比的前置分选环节，比如制糖行业里糖粒的粗细分级、坚果加工里坏果与合格果的尺寸分选、粮食加工里砂石与粮粒的比重筛分、化工塑料粒子的粒径分级，都能通过更换不同网孔规格的筛网实现适配，不需要改动主体机架结构。设计这套结构的时候，首先考虑的是筛面的倾角设置，常规工况下筛面与水平面保持5-8度的倾斜角，既能够保证物料在振动激振力作用下沿筛面向出料端匀速前进，又不会因为倾角过大导致物料滑行速度过快、筛透率不足的问题。筛箱部分采用折弯钢板焊接成型，侧壁做了加强筋折弯处理，避免长时间高频振动下出现焊缝开裂、侧壁变形的问题，筛网的压紧结构采用快拆式压条设计，更换不同目数筛网的时候不需要完全拆解筛箱，松开侧边压块就能抽出筛网更换，大幅缩减日常维护的停机时间。

　　支撑部分采用的是圆柱螺旋压缩弹簧做减振元件，四个支撑点对称布置在筛箱两侧的弹簧座上，弹簧的刚度选型经过匹配，既能够有效吸收筛箱振动产生的动载荷，避免振动传递到安装基础导致地面共振、周边设备受影响，又能保证筛箱的振动轨迹保持稳定的直线往复状态，不会出现筛面物料跑偏、筛分精度下降的问题。激振单元的安装位置预留了标准的电机安装法兰，常规配置是两台卧式振动电机对称布置在筛箱顶部两侧，两台电机反向同步运转的时候，产生的激振力沿筛面长度方向的分量抵消、垂直筛面方向的分量叠加，带动筛箱做近似垂直筛面的往复振动，让筛面上的物料保持松散跳跃状态，小于筛孔的颗粒透筛落到下一层筛面或是底部出料口，大于筛孔的物料沿筛面滑行到端部出料溜槽排出。

　　外形尺寸方面，这套结构的安装长度控制在2.2米左右，宽度0.8米，整机高度含机架约1.2米，进料斗的顶部进料口距离地面高度1.1米，能够直接匹配上游的皮带输送机出料高度，不需要额外做抬高支架；三个出料溜槽的端部距离地面高度分别为0.35米、0.5米、0.65米，可以直接对接下方的接料桶、皮带输送机或是风送管道，安装的时候只需要保证四个支撑脚的水平度误差不超过2毫米，不需要做特殊的混凝土基础固定，放置在硬化的车间地面上就能正常运转，设备动载荷经过减振弹簧衰减后，对地面的压力仅为整机静载荷的1.2倍左右，普通的工业厂房地坪完全能够承载。

　　结构细节上，筛箱的进料端做了缓冲挡板设计，物料从进料斗落下的时候首先撞击缓冲挡板，不会直接冲击筛网导致筛网局部过早磨损，有效延长筛网的使用寿命；出料溜槽的折弯角度做了优化，避免物料在溜槽拐角处出现积料堵料的问题，溜槽内壁预留了粘贴耐磨衬板的安装位置，处理磨琢性较强的物料时可以加装聚氨酯或是耐磨钢衬板，减少溜槽的磨损量。机架部分采用标准矩形管焊接成型，支脚底部预留了地脚螺栓安装孔，如果是安装在钢架平台上的工况，可以通过螺栓把机架固定在平台横梁上，进一步提升设备运转的稳定性；弹簧座的位置做了导向套筒设计，设备吊装或是搬运的时候弹簧不会从弹簧座里脱出，也能避免运转过程中弹簧出现横向错位的问题。从建模细节来看，所有的装配连接位置都还原了螺栓、螺母的标准件选型，筛网的张紧结构、压条的固定方式都和实际工业应用的结构完全一致，没有做简化处理，不管是用来做设备选型的方案演示，还是拆解结构做二次优化设计，都能够直接参考这套结构的尺寸参数和装配关系，不需要再重新核对基础的结构干涉问题。
