卧式承压罐体工业设备结构设计

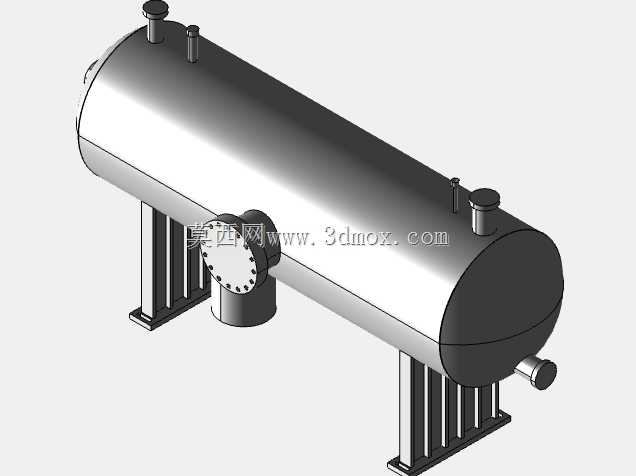

　　在石油炼化、化工生产、集中供热、轻工食品加工等多个工业场景中，这类卧式承压罐体都是流程系统里的核心静设备之一，不同工况下它可承担介质缓冲存储、汽液分离、热量交换、稳压稳流等不同功能，是保障连续化生产流程压力稳定、介质输送顺畅的关键载体。从结构设计逻辑来看，该设备采用卧式长筒体搭配两端标准椭圆封头的主体构型，这种构型相比立式容器能在同等占地长度下获得更大的介质存储容积，同时降低设备整体重心，减少高重心带来的基础载荷集中问题，更适合大容积、中低压工况的现场部署。筒体侧面设置的大口径法兰接口，是为了匹配大流量介质的进出需求，法兰采用凸面密封结构，可适配缠绕式垫片满足中压工况的密封要求，接口位置经过受力校核，避开了筒体轴向应力集中的环焊缝区域，减少开孔对筒体整体强度的削弱。筒体顶部均匀布置的多个小口径管嘴，分别对应安全阀安装口、压力表取压口、放空口、备用仪表接口等不同功能，管嘴的高度和间距设计充分考虑了现场仪表安装、阀门操作的操作空间，避免后续运维时出现操作干涉。

　　底部的两个鞍式支座是卧式容器的标准支撑结构，设计时其中一个支座设置为固定端，另一个为滑动端，能够补偿设备运行过程中因温度变化产生的轴向热胀冷缩位移，避免热应力累积对筒体焊缝、连接管道造成拉扯破坏；支座的筋板布局经过载荷计算，可将筒体及内部介质的总重量均匀传递到混凝土基础上，支座底部的地脚螺栓孔预留了足够的安装调整余量，适配现场基础施工的尺寸偏差。筒体端部的小口径外伸接口可作为排污口或者介质出口使用，位置设置在封头最低点，能够保证设备停机检修时内部残留介质可以完全排空，减少积液对筒体内壁的腐蚀。

　　整个建模过程严格遵循承压设备的设计规范，筒体的壁厚取值、封头的曲率半径、开孔的补强结构都经过了强度校核逻辑的还原，所有接口的法兰尺寸、管嘴伸出长度都符合行业通用的配管标准，能够直接用于工程前期的方案布置、配管干涉检查、安装空间模拟等工作。在安装边界方面，这类设备部署时需要在筒体两端预留足够的抽芯、检修操作空间，顶部要留出阀门操作、仪表校准的作业高度，底部支座的安装平面需要保证水平度偏差在允许范围内，滑动支座的底板需要铺设光滑垫板减少位移摩擦力。

　　不同于工艺系统里的动设备，这类承压罐体没有复杂的运动部件，结构可靠性是设计的核心考量，建模时还原了焊缝的位置示意、支座与筒体的连接结构，能够帮助设计人员快速理解设备的受力传递路径，在进行工厂布局设计时准确核算设备占地、载荷、接口对接位置，减少现场施工时的配管返工问题。在不同的应用场景下，这类罐体可以通过调整内部结构实现不同功能，比如加装换热管束就可以成为容积式换热器，加装丝网除沫结构就可以成为汽液分离罐，调整内衬材质还可以适配腐蚀性介质的存储需求，该基础模型的参数化结构可以快速调整筒体长度、直径、接口位置，适配不同工况的设计需求，帮助结构设计人员缩短方案阶段的建模周期，把更多精力放在强度校核、工艺匹配的核心工作上。
