双层升降式热压温控加热板装置

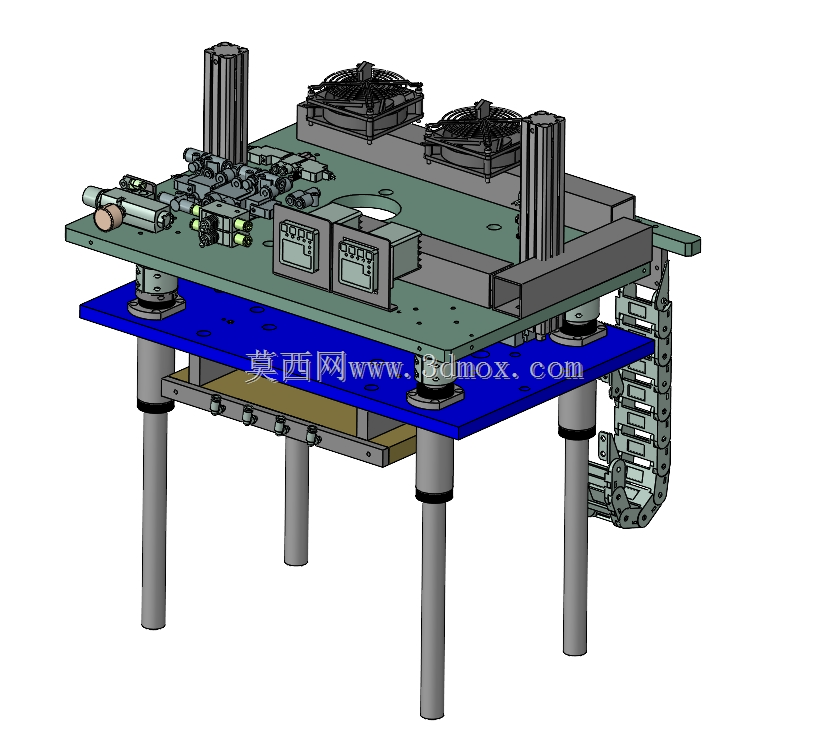

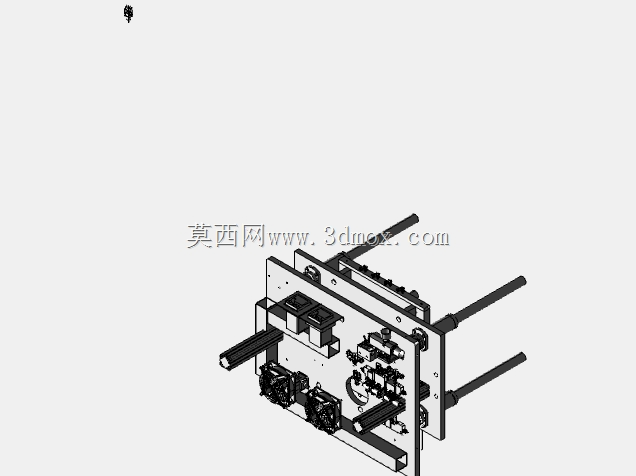

　　这套热板装置主要面向精密装配、电子元器件预焊、小型工件热贴合这类需要精准控温、平稳压合的生产场景，在消费电子组装、小五金件热铆、薄膜类材料热复合工位上十分常见，区别于大型热压设备，它的结构更紧凑，适配小批量多品类的柔性生产线布局。从结构布局来看，装置采用双层板架设计，下层蓝色安装板作为承载基准，通过四根带导向套的支撑立柱与上层工作热板连接，立柱搭配线性滑动衬套，保证热板升降过程中无偏摆，平行度公差可控制在0.05mm以内，避免压合过程中出现受力不均导致的工件压伤、贴合错位问题。

　　上层热板内部预埋了加热管与温度传感器，表面做了硬质阳极氧化处理，既保证加热时板面温度均匀性，温差控制在±2℃范围内，也能提升板面耐磨性能，长期使用不易出现刮痕、氧化起皮的问题。热板上方布置了两组轴流散热风扇，对应加热完成后的快速降温工位，可缩短工序等待时间，适配需要高低温快速切换的作业流程，风扇安装位置避开了正下方的压合作业区，不会干扰工件取放与压合动作。驱动部分采用两组对称布置的气动气缸作为升降动力源，气缸缸体固定在下层安装板上，活塞杆端通过浮动接头与上层热板连接，可抵消安装过程中的微小同轴度误差，避免气缸杆受径向力导致的密封件磨损、漏气问题，气路侧配置了调压阀、节流阀与电磁阀组，可根据不同工件的压合需求调整压合力大小与升降速度，调压范围覆盖0.1-0.6MPa，满足从软质材料到硬质小五金件的不同压合力度要求。

　　热板侧方安装了两组独立的温控仪表，可分别对应不同加热区域的温度设置，支持常温到180℃的温度调节范围，仪表旁预留了操作按钮与状态指示灯的安装位，方便操作人员直接在设备端完成参数设置与状态查看。布线部分采用侧边拖链结构，所有加热线缆、传感器线、气路管线都收纳在拖链内部，随热板升降过程中拖链同步弯折，避免管线直接拉扯导致的断线、气管折损问题，拖链采用静音耐磨材质，运行过程中无明显异响，适配无尘车间的低噪音生产要求。安装边界方面，整套装置的支撑腿采用标准圆形金属支腿，底部预留了脚轮与脚杯的安装螺纹孔，可根据现场布局选择固定安装或者移动布置，支腿间距预留了足够的操作空间，下方可放置工件料盒或者接料托盘，不会与周边工位产生干涉。

　　设计过程中充分考虑了维护便利性，加热管、温度传感器都采用快插式接线结构，出现故障时可直接从热板侧方抽出更换，不需要拆解整套板架结构；导向立柱表面镀硬铬处理，日常维护只需要定期涂抹润滑脂即可保证滑动顺畅，不需要复杂的保养流程。气路元件全部采用标准通用型号，备件采购替换成本低，不会出现专用件采购周期长影响生产的问题。整套装置的结构没有冗余设计，所有部件都围绕稳定加热、平稳压合、快速降温的核心功能布置，没有多余的装饰性结构，所有外露部件都做了圆角处理，避免操作人员取放工件时被锐角划伤，符合生产设备的安全设计要求。在实际工位适配时，可直接将整套装置固定在标准工作台面上，对接生产线的PLC控制信号即可实现自动运行，也可单独作为手动工位使用，通过侧方的操作按钮完成单循环动作，适配不同自动化程度的生产线需求。
