相机模块通止检测工装夹具结构设计

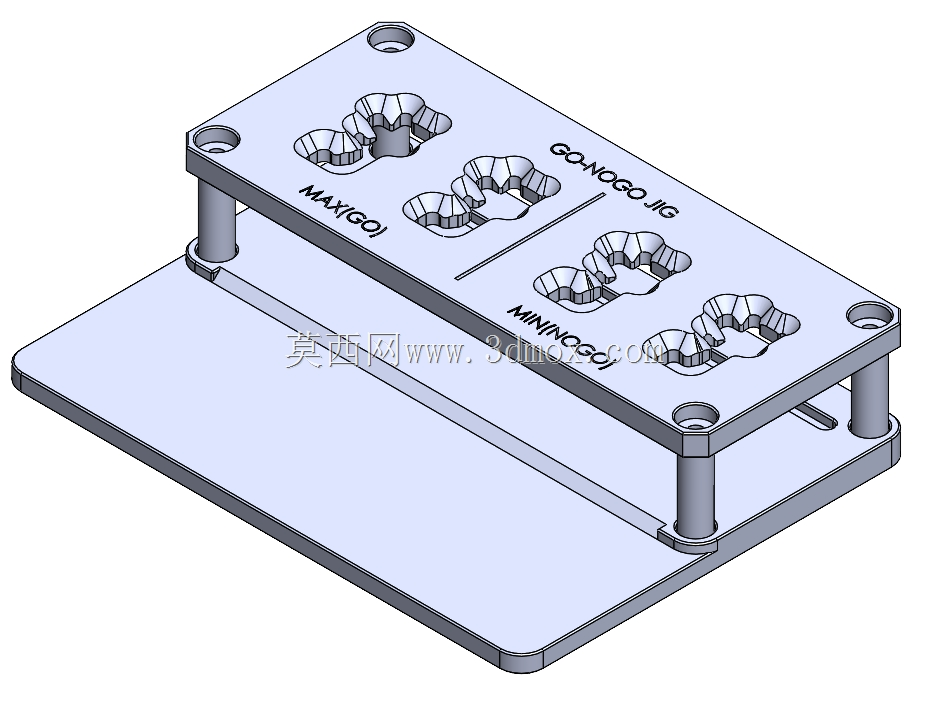

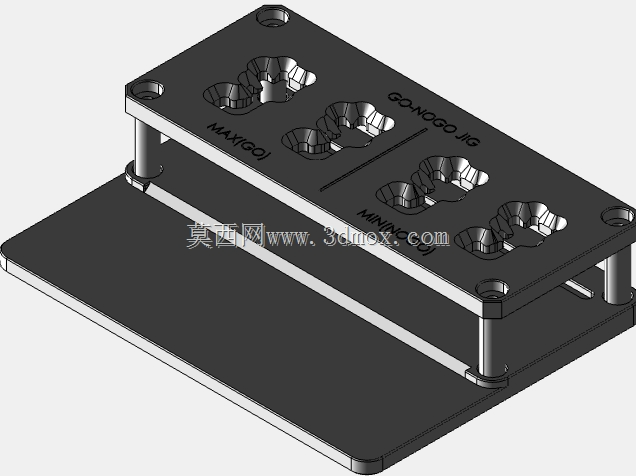

　　消费电子组装产线中，相机模块作为成像核心部件，其外形轮廓尺寸公差直接影响后续整机组装的贴合精度与成像光轴同轴度，传统人工目视检测或卡尺抽检的方式，既无法满足高速产线的全检节拍要求，也容易因人工测量力度、测量角度的差异产生误判，这套通止检测夹具正是针对相机模块量产全检环节开发的快速判定工装。整套夹具采用上下双层板柱式支撑结构，下层为基准安装底板，上层为检测功能板，四根导向支撑柱分布在功能板四角位置，既保证上下层的平行度公差，也为待检测工件提供足够的取放操作空间，底板边缘做了统一的安装定位孔位，可直接适配产线现有检测工位的工作台固定需求，不需要额外加工转接板，安装边界完全匹配常规检测工位的通用安装孔距，可直接替换原有老旧检测治具。

　　上层检测功能板上对称布置了两组检测型腔，分别对应通规检测端与止规检测端，型腔轮廓完全按照相机模块的最大实体尺寸与最小实体尺寸做公差匹配，通规端型腔按照相机模块外形的最大允许正公差加工，合格工件可依靠自身重力无卡滞完全落入型腔，止规端型腔按照相机模块外形的最小允许负公差加工，合格工件无法完全落入型腔，操作人员仅需完成两次放件动作即可在1秒内完成单个工件的尺寸合格判定，不需要读取任何测量数值，完全规避人工读数误差。设计过程中，检测型腔的入料端做了0.2mm的导向倒角，避免工件放入时棱角刮擦损伤相机模块的外壳表面，功能板表面做了硬质阳极氧化处理，提升型腔表面的耐磨性能，避免长期反复放件造成型腔磨损导致检测精度漂移，支撑柱与上下层板的配合采用过渡配合加销钉定位的方式，保证长期使用后上下板的平行度不会出现偏移，检测功能板上的型腔位置度公差控制在0.02mm以内，完全匹配相机模块的尺寸检测精度要求。

　　实际应用场景中，这套夹具可布置在相机模块注塑成型后的出料工位、组装前的上料工位，也可作为来料检验环节的快速检测工具，不需要搭配气源、电源等额外动力源，纯机械结构即可完成检测动作，维护成本极低，新员工仅需5分钟培训即可掌握操作方法，不会因为人员操作熟练度差异影响检测结果。不同于常规的单型腔检测治具，这套双型腔对称布置的结构，操作人员可单手完成取放件动作，左手取待检工件先放入通规端，确认可落入后直接平移到止规端确认无法落入，即可判定为合格件放入良品周转盒，整套动作没有多余的移动行程，检测效率比单型腔治具提升40%以上。

　　夹具的底板厚度设置为8mm，功能板厚度设置为10mm，支撑柱高度设置为30mm，整体外形尺寸控制在150mm100mm48mm范围内，不会占用过多工位空间，即使在紧凑的流水线台面上也可灵活布置，底板底部预留了2mm的沉槽，可粘贴防滑橡胶垫，即使不采用螺栓固定的方式，也可稳定放置在工作台面上不会滑动，适配临时抽检的使用场景。检测型腔的深度设置为刚好覆盖相机模块的定位基准面，不会触碰相机模块表面的镜头、柔性电路板等脆弱部件，避免检测过程中造成工件二次损伤，通端与止端型腔之间加工了分隔标识线，同时在功能板表面做了清晰的字符标识，操作人员不会出现两端放混的操作失误。整套结构没有复杂的传动部件，没有易损的弹性零件，长期使用仅需定期清理型腔内的注塑飞边、灰尘等杂物即可，不需要定期更换配件，使用寿命可达百万次检测以上，完全满足消费电子行业量产阶段的高强度使用需求。
