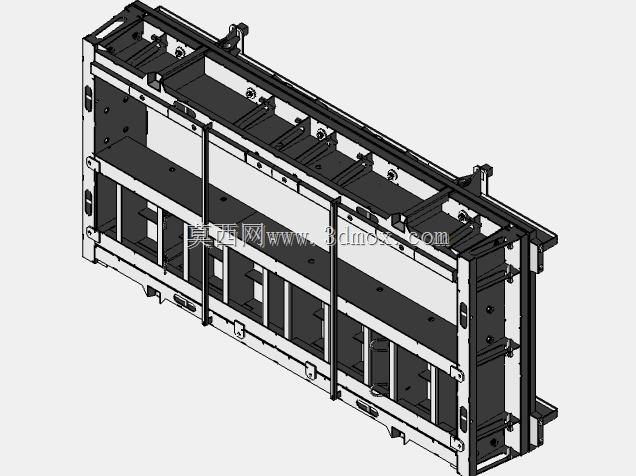

可调节规格混凝土预制梁生产成型模具

　　在装配式建筑预制构件生产车间里，这类梁体成型钢模是预制梁批量生产的核心工装，直接决定预制梁的外形精度、生产效率与脱模合格率。不同于固定尺寸的定型模具，这套模具预留了多档位调节的安装位，可通过更换侧模挡板、调整内部隔腔定位件的位置，适配不同截面高度、宽度的梁类构件生产，无需针对每一种规格的梁单独开制整套模具，能大幅降低预制厂的工装投入成本，尤其适合多规格小批量的预制梁订单生产场景。从结构设计来看，整套模具采用框架式承载结构，外部由厚壁矩形型钢焊接成整体承力框架，所有模腔接触面都经过铣削加工后做抛光处理，既保证模腔的平面度与垂直度公差控制在构件生产允许的范围内，也能减少混凝土浇筑后粘模的问题，降低脱模时对梁体边角的损伤。

　　模具的侧模与底模之间采用快速锁紧的楔形压块配合定位销连接，相比传统的螺栓连接，合模与拆模的操作时间能缩短近40%，工人无需逐颗拧动螺栓，只需敲击楔形压块即可完成锁紧或松脱，适配预制厂快节奏的流水生产节拍。考虑到混凝土浇筑时会产生较大的侧向胀模力，模具的侧模外部每隔固定间距就设置了横向加强肋与斜向支撑筋，所有加强筋都与外框架满焊连接，能将浇筑时的侧压力均匀传递到整体框架上，避免长期使用后侧模出现变形，导致预制梁尺寸超差。

　　模具的底部设置了统一规格的叉车孔位与吊装吊耳，既可以用叉车在车间内短距离转移模具，也能配合车间航车完成模具在浇筑工位、振捣工位、养护工位之间的流转，孔位与吊耳的位置都经过重心核算，起吊或叉运时模具能保持水平，不会出现模腔内混凝土料浆倾洒的问题。在模腔的两端，设计了可更换的端封板，端封板上预留了钢筋穿出的槽口，不同规格梁对应的钢筋排布位置不同，只需更换对应槽口的端封板即可，无需改动模具主体结构。模具的合模定位面都设计了密封胶条嵌槽，嵌槽的深度与胶条压缩量经过匹配计算，合模后胶条被压缩到合适厚度，既能防止浇筑振捣时水泥浆从拼缝渗漏，导致构件出现麻面、飞边问题，也不会因为胶条压缩量过大导致合模不到位，影响梁体的整体尺寸精度。

　　从安装边界来看，整套模具的底部支撑面平面度要求控制在每米长度公差不超过1mm，安装时需要先将放置模具的地坪或流水线台座调平，避免模具放置后出现扭曲，导致模腔尺寸变形；模具的侧边需要预留至少800mm的操作空间，供工人完成锁紧件操作、涂刷脱模剂、清理模腔等作业，两端则需要预留钢筋穿入与张拉的操作空间，适配不同生产工艺的操作需求。在长期使用的维护设计上，所有与混凝土接触的模面板都采用了可更换的连接设计，当模面出现磨损、划痕或者局部变形时，只需拆下对应的面板更换即可，不用整体报废模具，进一步降低工装的长期使用成本。模具上还设置了多个振捣器安装位，可根据生产的梁体规格选择安装附着式振捣器的位置，保证混凝土浇筑时振捣充分，避免梁体内部出现空鼓、蜂窝等质量缺陷。不同于现场浇筑使用的临时模板，这套工业化生产用的成型模具所有连接部位都做了防松设计，反复开合模使用也不会出现定位偏移，能保证同批次生产的预制梁尺寸一致性控制在极小的公差范围内，满足装配式建筑现场装配的尺寸匹配要求，减少现场安装时的修磨工作量。
