车辆悬架用三角底座轴支撑结构

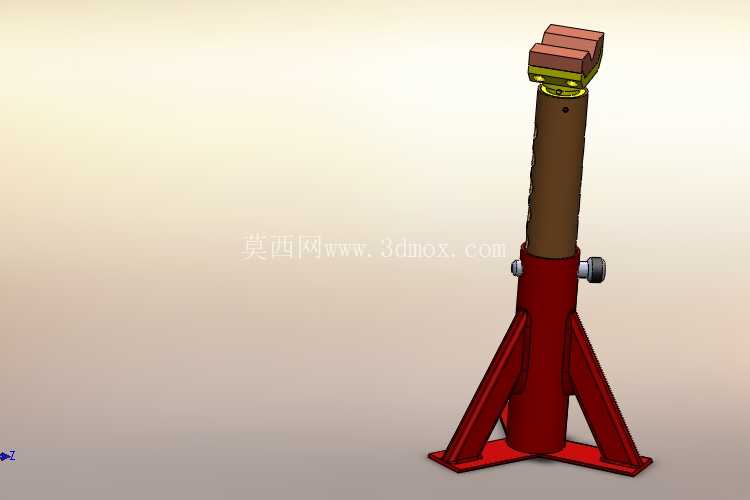

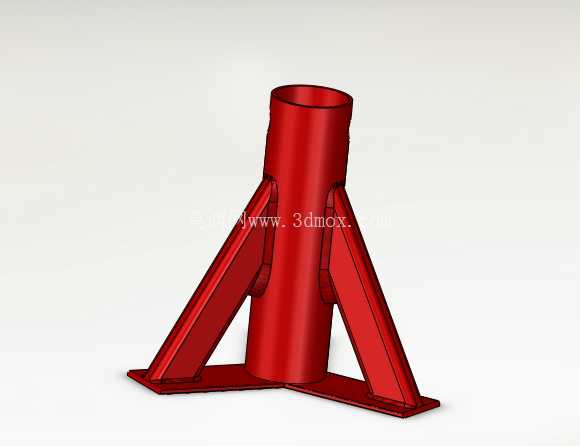

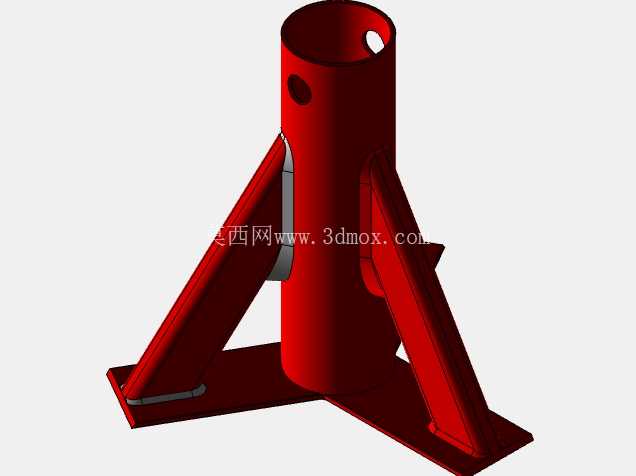

　　在商用车维保、整车底盘装配以及悬架系统台架测试场景中，这类轴支撑结构是承担车轴定位、载荷传递的核心承载构件，日常作业里常配合举升设备完成车轴临时固定、悬架部件拆装时的载荷承接，也可作为底盘测试台架的配套定位工装，适配不同吨位级别的轻型、中型商用车车轴固定需求。从实际使用场景出发，该结构的设计优先考虑承载稳定性与作业安全性，底部采用三角支腿式扩面底座，三个支腿沿中心筒体周向120度均匀分布，支腿与中心筒体之间设置斜向加强筋，筋板厚度根据额定承载载荷做等强度匹配，避免应力集中导致的支腿变形或焊缝开裂，底座底面加工为平面结构，可直接放置在硬化地坪、台架工作台面使用，无需额外预埋固定件，适配移动维保、固定工位装配等多种作业场景。

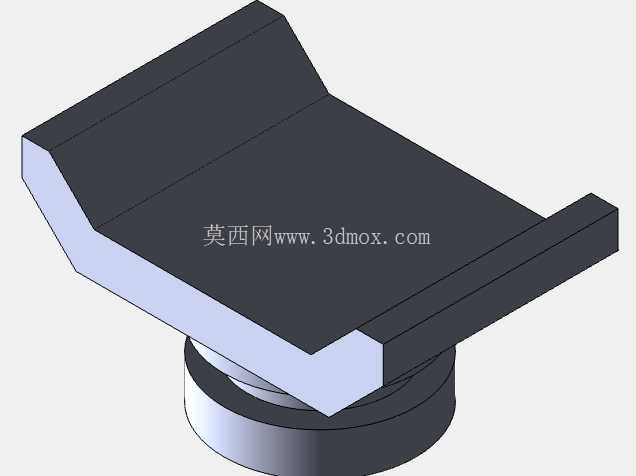

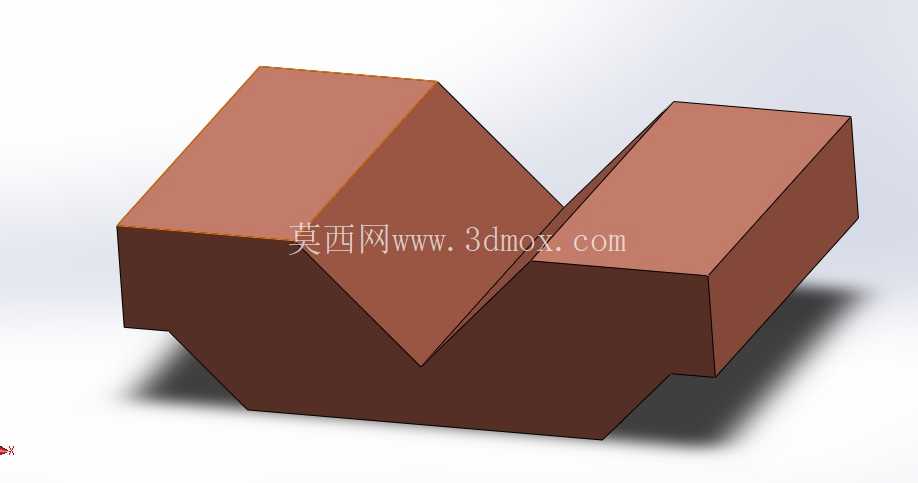

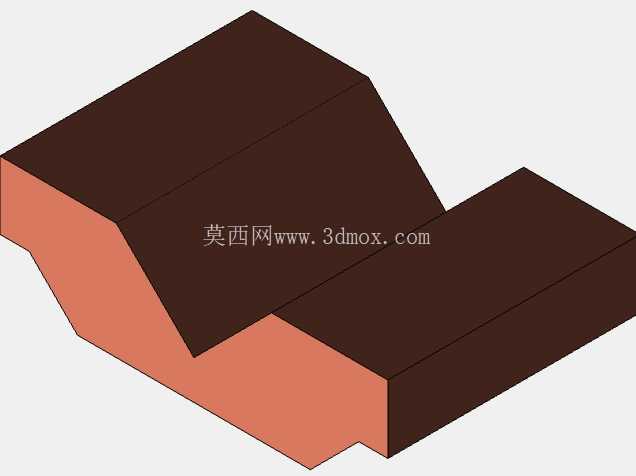

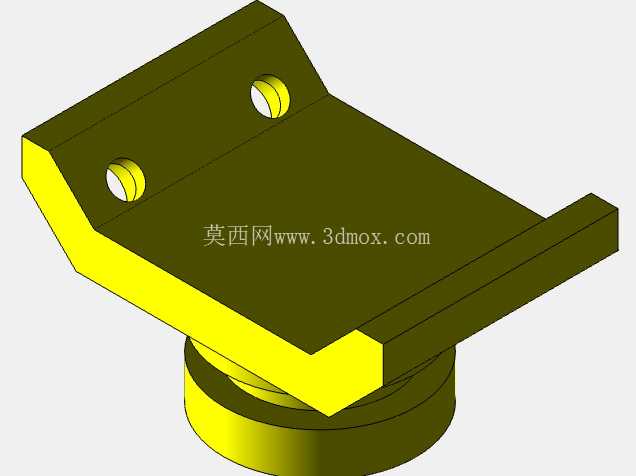

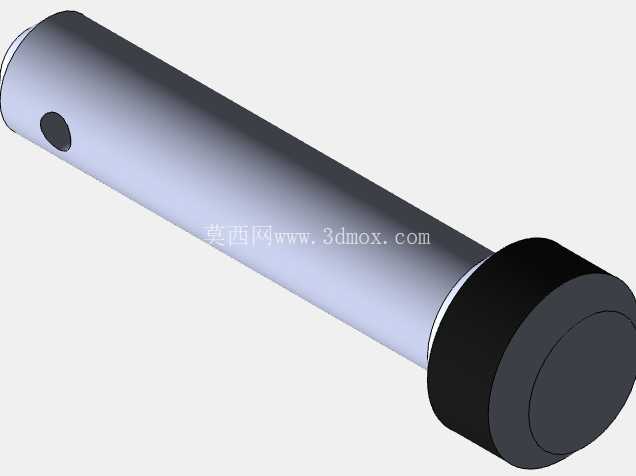

　　中心承载筒体采用变径设计，下部与三角底座焊接为整体结构，上部设置可伸缩的调节柱体，柱体与筒体之间采用间隙配合，侧面设置锁紧旋钮，转动旋钮可通过顶紧结构固定伸缩柱的伸出长度，以此适配不同直径规格、不同离地高度的车轴支撑需求，伸缩柱的调节行程覆盖常规轻型商用车到中型货车的车轴离地高度区间，无需额外加装垫块即可完成多数车型的支撑作业。顶部的承载托块采用仿形开槽设计，托块接触面加工有与车轴圆柱面匹配的弧形凹槽，凹槽表面做防滑纹理处理，支撑时车轴嵌入凹槽内，可避免作业过程中车轴出现横向滑移，托块与伸缩柱顶端采用可拆卸连接结构，磨损后可单独更换托块，降低后期维护成本。

　　从结构设计逻辑来看，该轴支撑的受力路径经过多轮优化，顶部承载的垂直载荷通过伸缩柱传递至中心筒体，再通过三个斜向支腿均匀分散到底座的三个支撑脚，最终传递到支撑面，整体受力无偏载拐点，所有焊接位置均做圆角过渡处理，避免焊接应力集中导致的结构失效，筒体壁厚、支腿板材厚度、加强筋尺寸均按照额定承载的1.5倍安全系数做校核，确保极端过载场景下不会出现突发性结构断裂。安装边界方面，该支撑结构收拢状态下的占地尺寸仅为三角底座外接圆直径范围，可直接放置在常规维修地沟旁、整车装配线的底盘工位侧方，伸缩柱完全收回时整体高度较低，方便在车底空间有限的场景下塞入定位，伸出至最高位置时可满足大离地间隙车型的支撑需求，侧面锁紧旋钮的操作空间预留充足，作业人员在车侧即可单手完成锁紧与松开操作，无需探入车底操作，提升作业便利性。

　　实际使用过程中，该结构除了承担静态的车轴支撑作用外，还可在悬架系统的疲劳测试中作为车轴端的固定支点，配合加载设备完成悬架弹簧、减震器的循环载荷测试，托块的弧形接触面可保证加载过程中车轴的受力方向始终保持垂直，不会出现侧向分力影响测试数据准确性。不同于普通的固定式支撑块，该结构的可调节设计让其适配性大幅提升，无需针对不同车型准备多套不同高度的支撑工装，单台设备即可覆盖多数常规车型的支撑需求，三角底座的设计相比四腿支撑结构，对支撑面的平整度要求更低，即使地面存在轻微不平整，三个支腿也可同时接触地面，不会出现悬空晃动的问题，稳定性更优。结构的所有棱角位置均做倒钝处理，避免作业过程中剐蹭操作人员或车底的管线部件，外露的锁紧旋钮采用防滑滚花设计，戴劳保手套也可轻松转动调节，整体结构无复杂的传动或液压部件，日常维护仅需定期在伸缩柱配合面涂抹润滑脂即可，故障率极低，适合维修车间、装配车间这类高频使用的场景长期使用。
