生猪屠宰线胴体推送入料装置结构

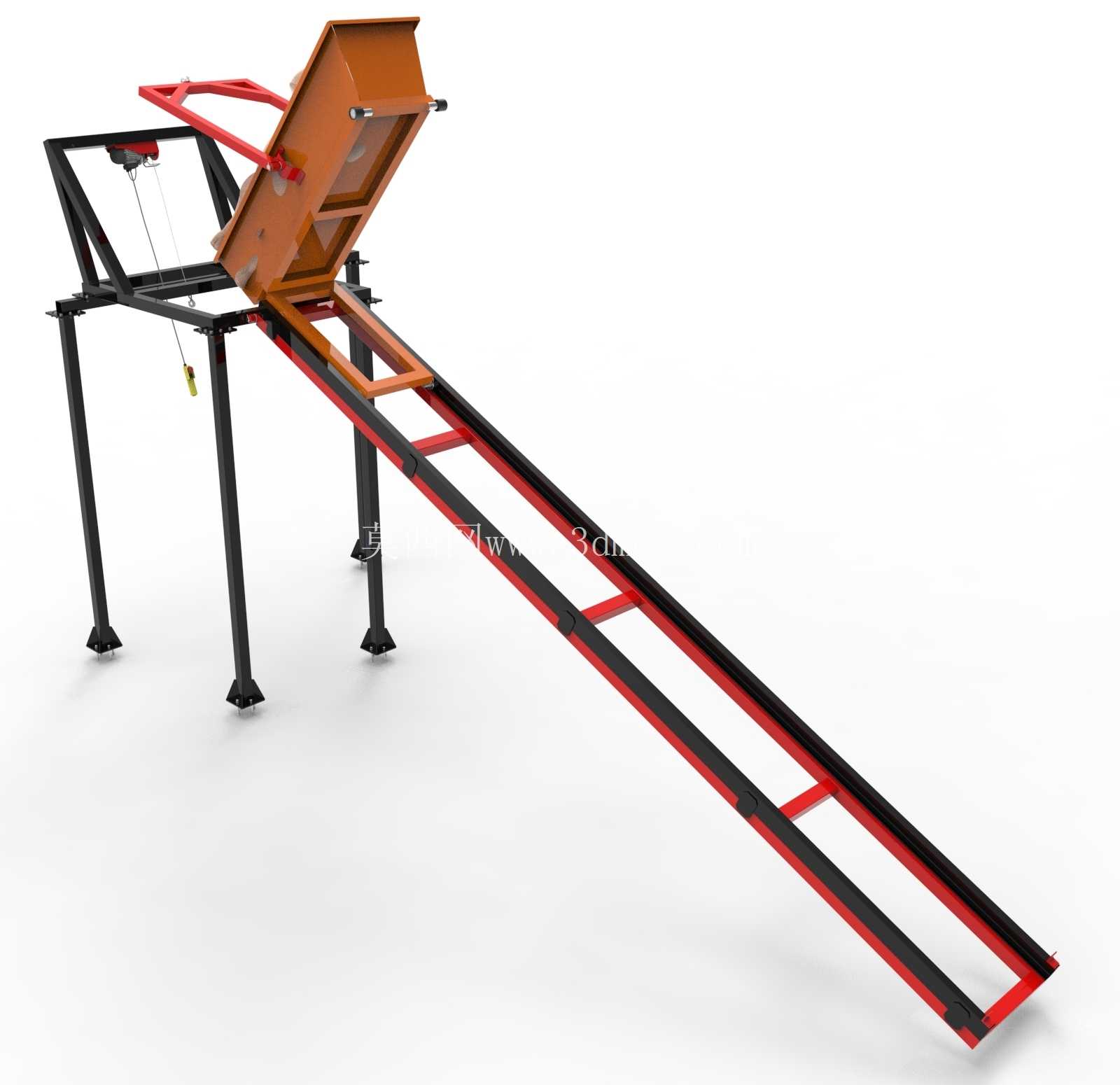

　　这套结构针对畜禽屠宰加工环节的破碎前物料输送需求设计，主要作用是将待处理的生猪胴体从暂存料斗平稳推送至破碎设备进料口，替代传统人工推送作业，规避作业过程中的安全风险，同时提升整线物料流转的连贯性。从结构布局来看，设备采用四支脚可调式方管支撑框架作为主体承载结构，支脚底部配置可调脚杯，可适应车间地面±15mm的高度差，安装时无需额外预埋固定螺栓，直接放置在硬化地面即可完成初步定位，框架整体跨距覆盖破碎设备进料口上方区域，预留出足够的设备检修操作空间，不会遮挡破碎设备的日常维护点位。

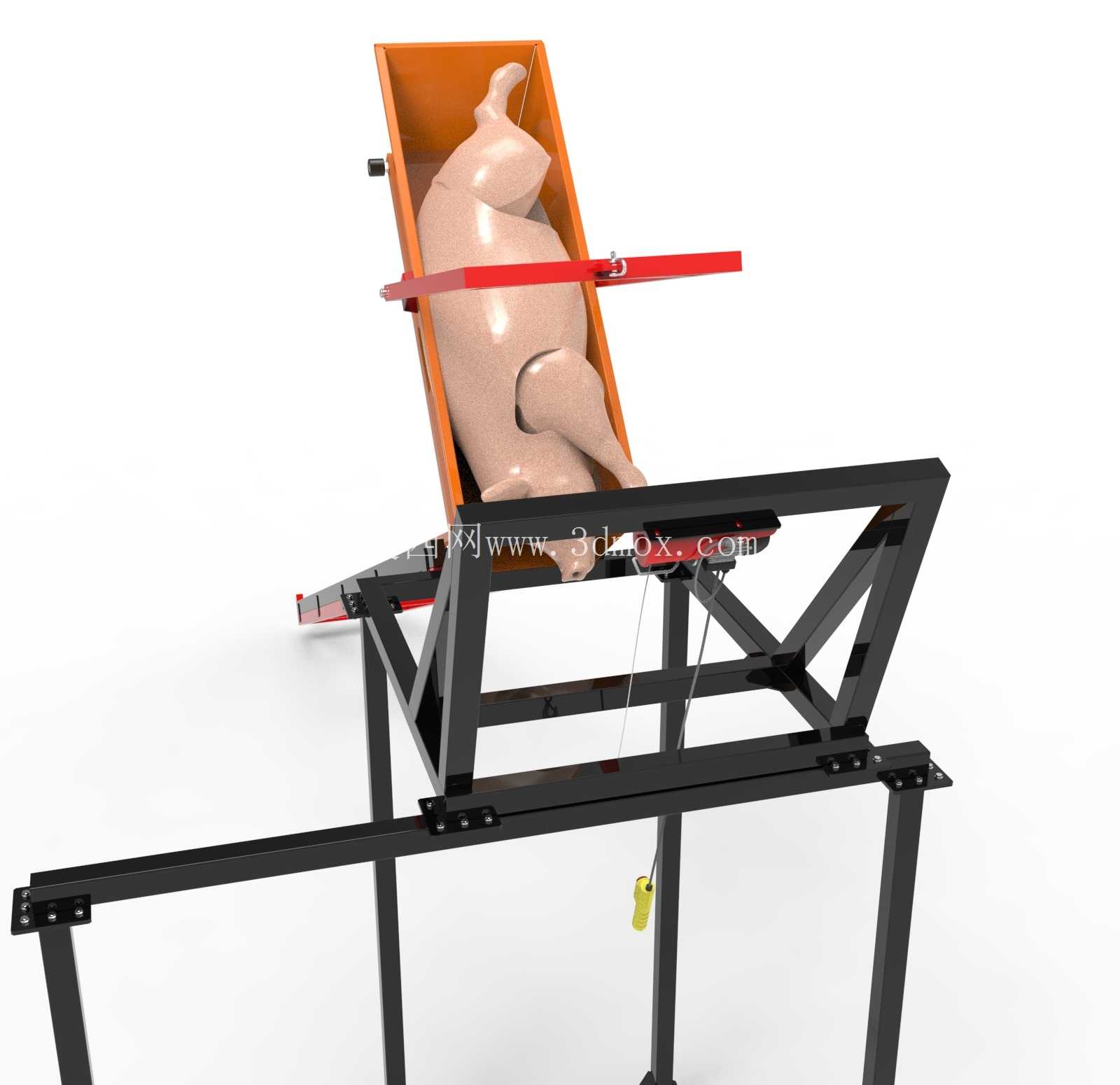

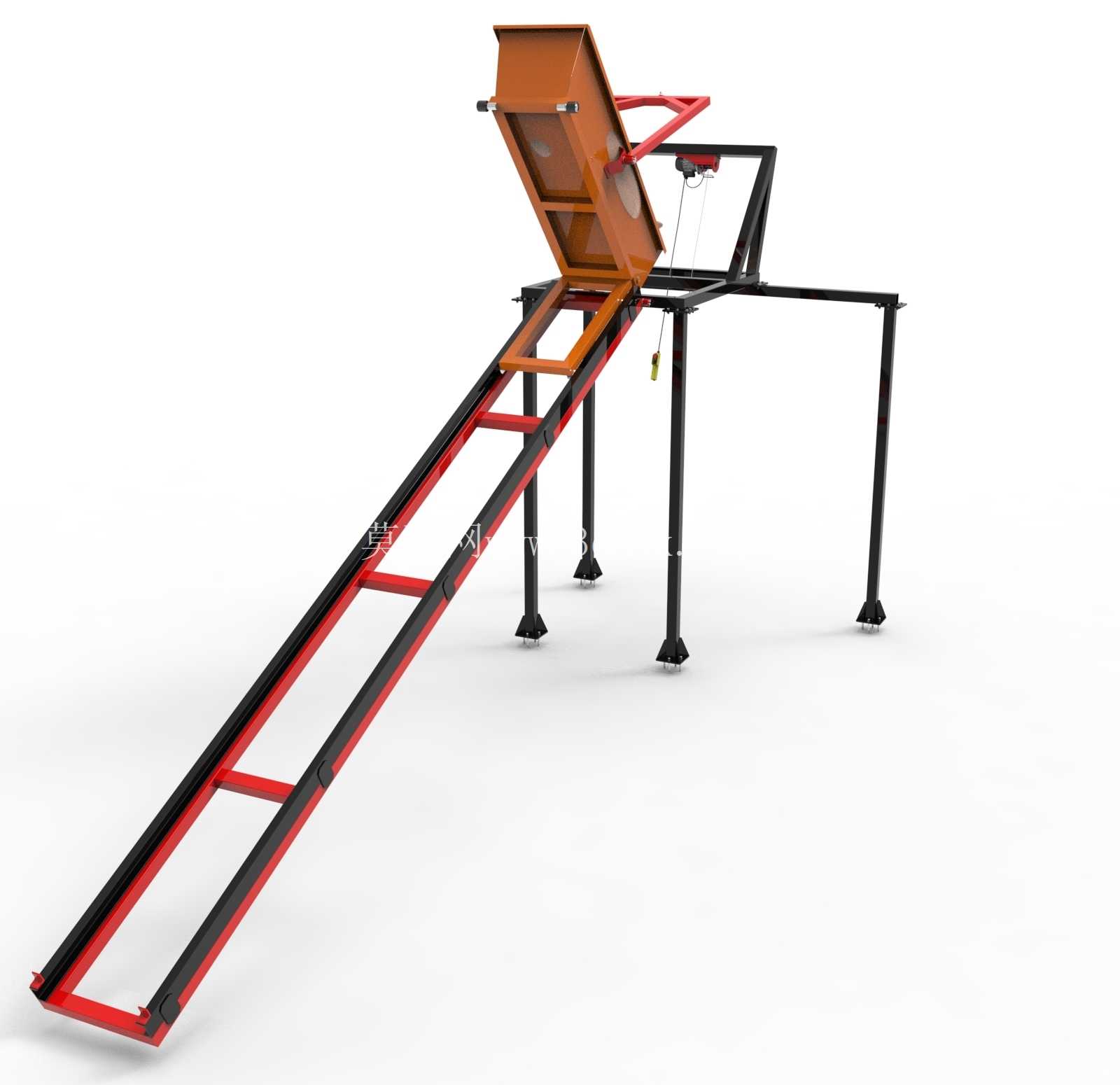

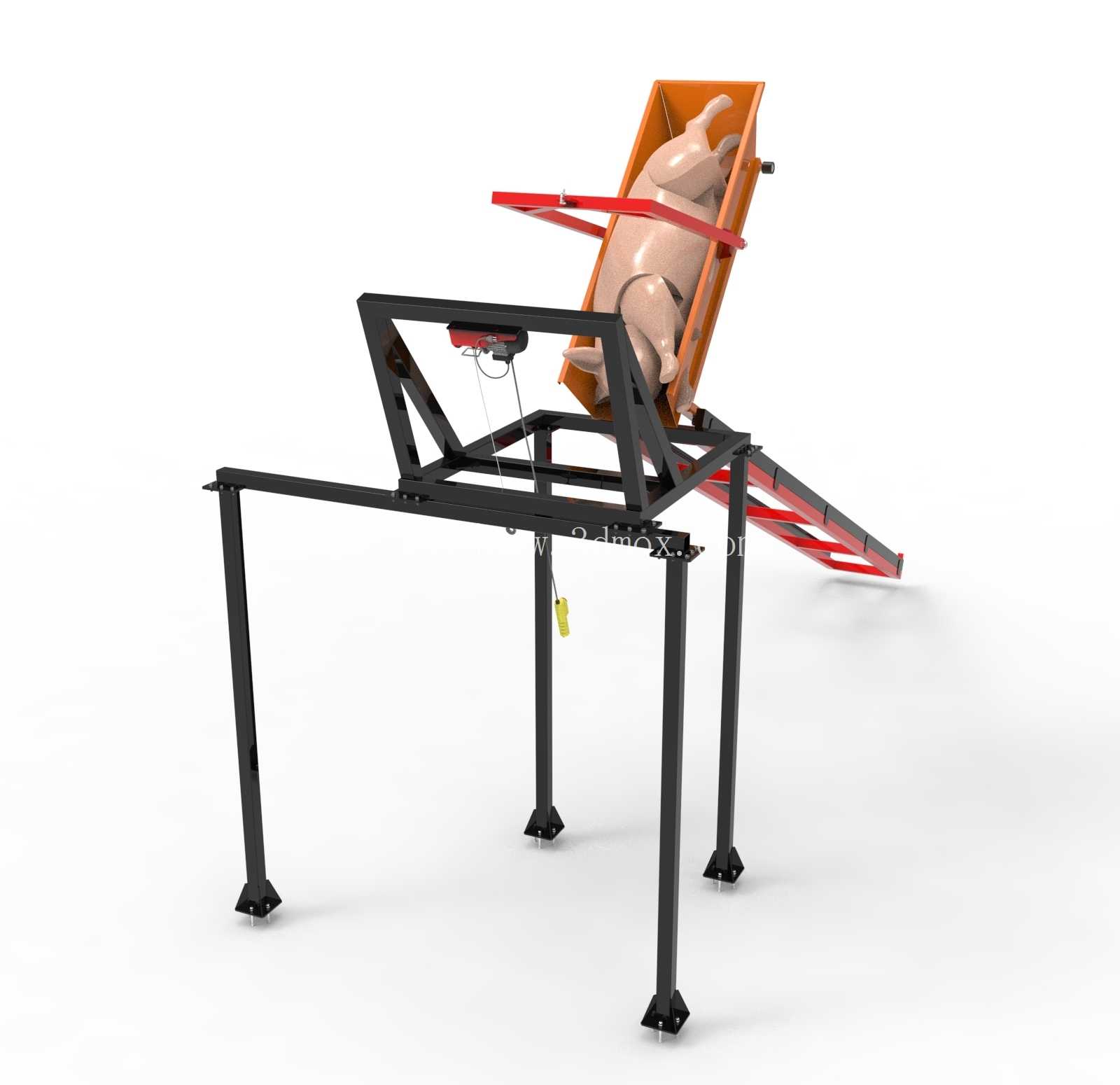

　　推送执行部分采用长行程直线导轨搭配滑动推板的结构，导轨沿物料输送方向倾斜布置，倾斜角度匹配料斗卸料后的物料滑落轨迹，推板表面做圆弧过渡处理，避免推送过程中剐蹭胴体造成物料残留，驱动端采用钢丝绳卷扬结构配合导向滑轮组，相比气缸、油缸驱动的方案，整体结构更简单，维护成本更低，且推送行程可通过调整卷扬机的限位开关位置灵活调整，适配不同规格的料斗卸料量。料斗部分采用翻斗式承载结构，铰接点设置在框架靠近推送导轨的一侧，料斗翻转角度最大可达45度，可将装载的胴体完全倾倒在推送导轨起始端，不会出现物料卡滞在料斗角落的情况，料斗侧壁做加厚处理，可承受单次500kg的胴体装载量，长期使用不会出现侧壁变形问题。

　　设计过程中重点考虑了食品加工场景的卫生要求，所有与物料接触的结构件均采用圆角过渡，无清洁死角，框架表面做喷砂防锈处理后覆盖食品级环氧涂层，可耐受日常高压水枪冲洗与常用消毒试剂腐蚀，不会出现涂层脱落污染物料的问题。设备整体安装边界尺寸控制在长3.2米、宽1.8米、高2.4米范围内，可直接对接现有屠宰生产线的出料端，无需对原有车间布局做大规模改造，支撑框架的横梁预留有标准安装孔位，可根据现场实际需求加装防护栏、物料检测传感器等附属配件，适配不同产能的加工线需求。

　　从实际运行逻辑来看，料斗完成上料后触发翻转信号，将胴体倾倒至推送工位，推板在卷扬机构带动下沿导轨匀速移动，将胴体平稳推入破碎设备进料口，推送到位后推板自动返程至初始位置，等待下一次料斗卸料，整个运行流程可与前后段设备做信号联锁，实现全流程自动化运行，无需专人值守操作。结构设计时对所有受力点位做了有限元校核，支撑框架的方管壁厚选用6mm规格，推送导轨采用12号槽钢加工，可承受满载推送时的冲击载荷，关键铰接点配置自润滑铜套，长期运行无需频繁加注润滑脂，降低日常维护工作量。设备的走线全部沿框架内部的穿线槽布置，外部无裸露线缆，避免冲洗过程中出现线缆进水短路的问题，所有电气元件均选用IP65以上防护等级，适配屠宰车间高湿、多冲洗的作业环境。
