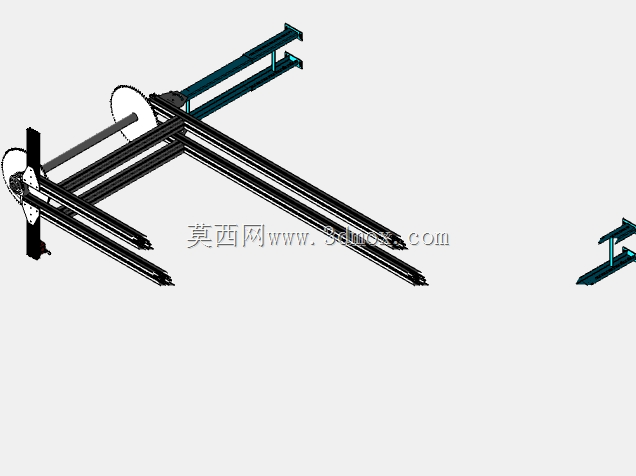

小型链条驱动转盘物料输送设备

　　在电子元器件组装、小型五金件分拣、食品包装前段工序这类需要多工位同步流转的生产场景里，常规皮带输送机很难实现圆周方向的工位精准停靠，直线输送搭配顶升转台的方案又会占用过多线体空间，链式转盘输送设备就是针对这类窄空间、多工位圆周排布的生产需求开发的专用输送结构。这套设备的核心功能是通过链条的啮合传动带动转盘做间歇式圆周转动，将放置在转盘定位工位上的工件依次输送到对应加工、检测、装配工位，相比槽轮机构驱动的转台，链传动的转盘可以通过调整链节数量灵活适配不同直径的转盘尺寸，不需要重新定制核心传动件，在小批量多品种的柔性生产线上适配性更强。

　　从结构设计逻辑来看，这套输送设备的主体承载结构采用分体式设计，底部的机架采用方管焊接成型，作为整个设备的安装基准，焊接后需要做时效处理消除焊接应力，避免后续安装链轮、转盘后出现基准面变形导致的传动卡滞问题。转盘部分采用镂空式辐条结构，在保证盘面平面度和承载强度的前提下尽可能降低自身重量，减少链轮传动时的转动惯量，让启停动作更平稳，不会因为惯性导致工件移位。驱动端的链轮采用张紧结构设计，安装座预留了长条形调节孔，后期维护时可以通过调整驱动电机的安装位置来张紧链条，不需要拆解整个转盘结构，日常维护的操作门槛更低。设备的传动链条选用标准精密滚子链，链节和转盘底部的驱动销做啮合配合，每个驱动销对应转盘上的一个工件工位，调整驱动销的安装间距就可以改变工位数量，适配不同尺寸的工件载具，不需要更换整个传动组件。在安装边界方面，这套设备的整体占地为圆形投影区域，直径可以根据生产线的工位数量做调整，最小可以做到600mm直径适配4个工位的小型装配单元，最大可以扩展到1800mm直径适配12个以上工位的复杂工序，设备整体高度控制在750mm到1100mm区间，可以和常规的皮带输送线、工作台面做无缝衔接，不需要额外做高度转接结构。

　　转盘的盘面预留了标准的T型槽安装位，可以直接固定工件载具、检测传感器支架、挡停机构等附属配件，不需要在盘面上二次打孔加工，现场安装调试的效率更高。在实际使用场景中，这类链式转盘输送机常被用在小零件的压装、检测、打标工序中，工人或者上料机构只需要在固定的上料工位放置工件，转盘就会按照设定的节拍将工件依次送到各个作业工位，完成所有工序后再转到下料工位由人工或者机械手取走工件，相比直线排布的输送线，这种圆周式的输送结构可以让所有作业工位围绕转盘排布，操作人员只需要在固定位置作业，不需要来回走动，单人可以兼顾多个工位的操作，有效提升车间的空间利用率和人员作业效率。

　　设计过程中需要重点关注转盘的跳动量控制，链轮的安装同轴度要控制在0.1mm以内，链条的张紧力要调整到合适区间，过松会导致转盘转动时出现间隙晃动，工位定位精度达不到要求，过紧则会加剧链条和链轮的磨损，缩短设备的使用寿命。转盘底部的支撑采用均匀分布的万向球支撑结构，沿转盘圆周方向每间隔30度布置一个万向球，既可以保证转盘转动时的顺畅度，又能承受工件放置时的偏载压力，避免转盘长时间使用后出现盘面倾斜的问题。驱动部分搭配减速电机做间歇驱动，电机的输出轴和主动链轮通过键连接，传动间隙小，可以保证每次转动的角度误差控制在±0.05度以内，满足高精度装配工序的定位要求。
