散装物料输送用包胶驱动滚筒结构

　　在矿山、港口、粮库、建材厂这类散料转运场景里，带式输送机的动力传递核心就是驱动滚筒，也就是常说的驱动滑轮，这类部件直接决定了整条输送线的负载能力与运行稳定性，一旦出现打滑、轴系磨损问题，整条输送线就得停机排查，对连续作业的产线影响极大。这个驱动滚筒的设计没有采用传统的胀套锁紧结构，而是选择将连接法兰直接焊接在轴体上，这种选型思路是面向中低负载、固定工位的输送场景做的成本优化——胀套连接虽然拆装方便，但采购成本高、对轴与毂的加工精度要求也高，对于安装后很少拆解的固定式散料输送机来说，焊接法兰的结构完全能满足传扭需求，还能压缩整体制造成本，只是要注意焊接后的轴系校形，避免焊后变形导致滚筒转动时出现径向跳动，加剧轴承磨损。

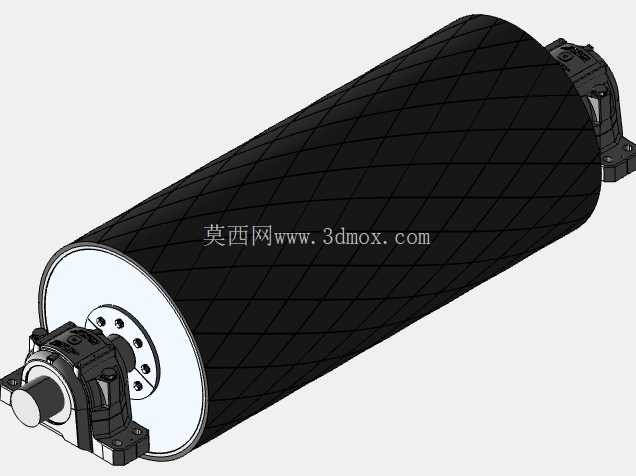

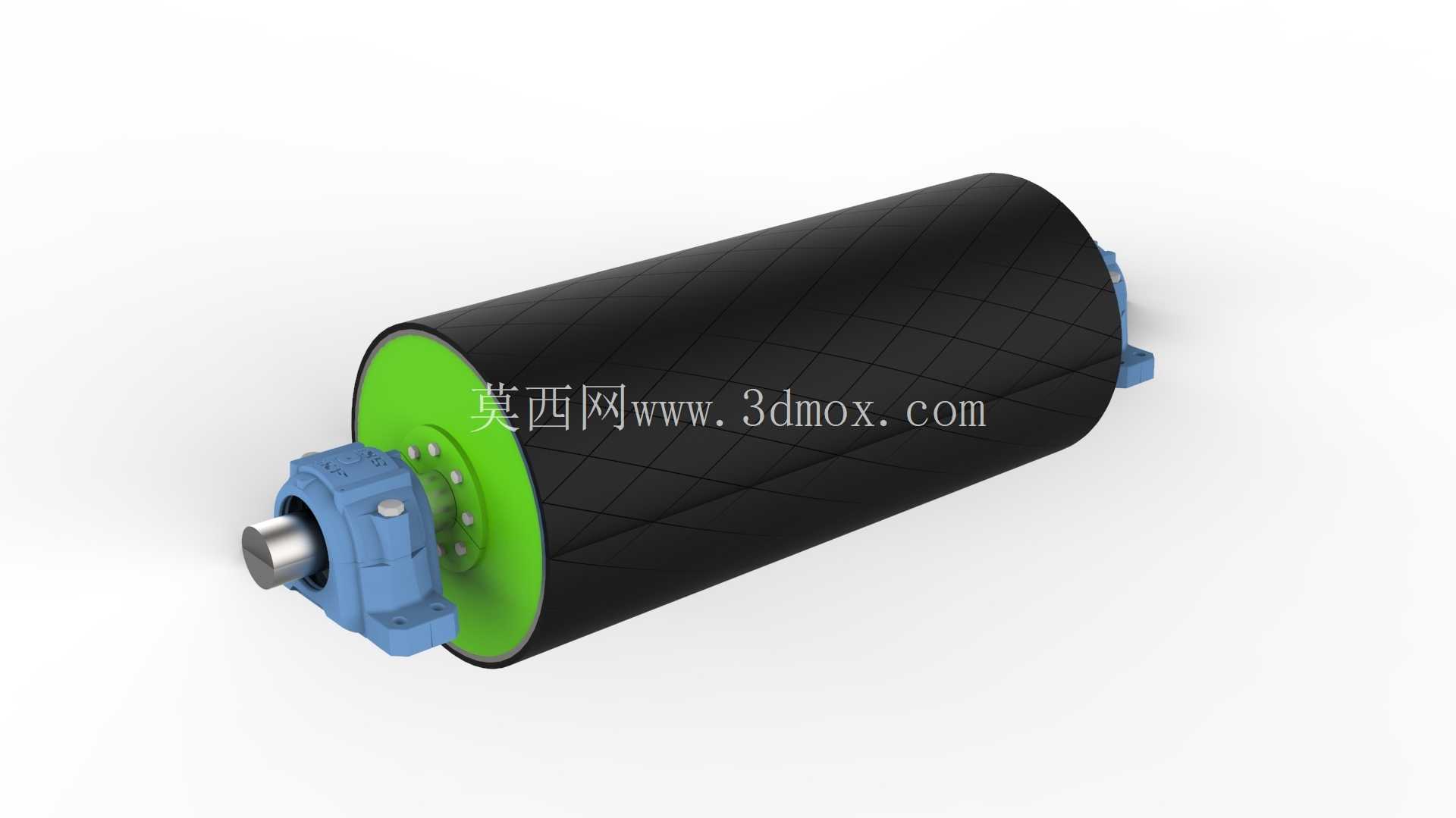

　　从结构组成来看，滚筒主体采用钢制筒体，外表面做了菱形纹路的包胶处理，这层包胶不是简单的防滑层，菱形纹路一方面能增大滚筒与输送带之间的摩擦系数，降低张紧装置的负载要求，避免重载启动时出现输送带打滑丢转的问题，另一方面菱形的导屑槽能把散料输送过程中粘在带面的细小颗粒、粉尘顺着纹路导出去，避免颗粒卡在滚筒与带面之间造成输送带局部磨损、跑偏。两端的轴承座采用剖分式立式安装结构，这种结构的优势是安装时不需要从轴端穿装，直接扣在轴颈位置就能固定，对于大长度、大重量的滚筒来说，现场安装、后期维护更换轴承的操作难度会低很多，轴承座的安装孔位预留了足够的调节余量，能适配现场机架的少量安装误差，不需要对机架做二次加工就能完成装配。

　　轴伸端的设计是标准的圆柱轴伸带键槽结构，能直接匹配联轴器与减速电机输出端连接，不需要额外做转接件，轴肩位置做了圆角过渡，避免应力集中导致长期交变载荷下出现轴断裂的问题。从安装边界来看，这个滚筒的轴向尺寸是按照常用带宽的输送机做的匹配，两端轴承座的中心距、安装孔距符合通用带式输送机的安装尺寸规范，能直接替换同规格的传统驱动滚筒，不需要改动原有输送机架的结构。包胶层的厚度经过核算，既能保证足够的摩擦性能与耐磨寿命，又不会因为包胶过厚导致滚筒直径偏差过大，影响输送带的线速度匹配。

　　需要注意的是，因为法兰与轴采用焊接连接，这个结构不适合需要频繁拆解滚筒、更换筒体的应用场景，比如经常输送强磨损性物料、需要定期更换包胶层的工位，这种焊接结构拆解时会破坏轴与法兰的连接精度，更适合输送物料磨损性中等、安装后长期运行不需要拆解筒体的散料输送工位，比如粮食输送、成品包装件输送、砂石料短距离转运这类场景。在建模过程中，这个结构的细节处理很贴合实际生产要求，比如包胶层的菱形纹路深度、轴承座的安装螺栓孔位置、轴端的挡圈槽、密封件的安装位置都做了还原，能直接用来做装配干涉检查、现场安装模拟，也能作为同类型滚筒设计的参考模板，调整筒体长度、轴径参数就能适配不同带宽、不同负载的输送线需求。另外，筒体与端盖的连接采用焊接结构，端盖与法兰的配合面做了止口定位，保证焊接时筒体与轴的同轴度，降低动平衡校正的工作量，毕竟驱动滚筒的动平衡精度直接影响输送机运行时的噪音、振动幅度，尤其是带速超过2m/s的输送线，动平衡不达标会导致轴承过早失效、输送带跑偏加剧。
