带顶升移栽功能的Z型滚筒输送线结构

　　这套输送结构主要面向车间内工序间的物料转运场景，常见于电子组装、汽配加工、仓储分拣等需要多工位流转的生产环节，可实现箱体类、工装板类载具的直角转向输送，解决单一直线滚筒线无法完成多路径分流的工位布局痛点。从实际落地使用的角度看，该结构的核心功能是完成物料在两条垂直布置的输送段之间的平稳转移，无需额外配置人工搬运或独立转向机，能直接对接前后段的加工、检测、包装工位，减少线体间的转接间隙，避免小件物料卡滞、工装板偏移的问题。

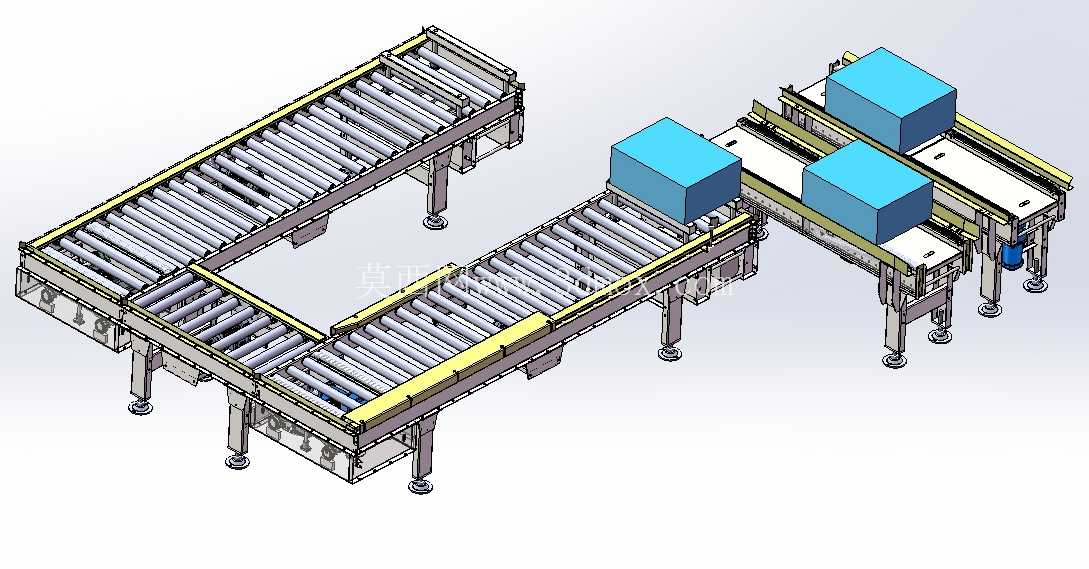

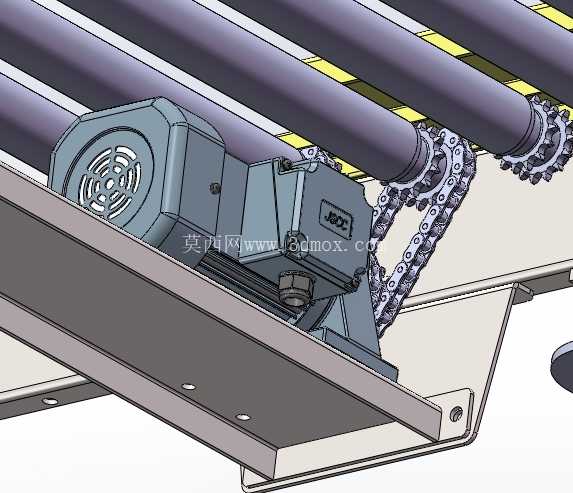

　　结构设计上，整体采用Z型布局，两段平行的长距离滚筒输送段通过中间的移栽过渡段衔接，每段滚筒线都采用标准的铝型材支腿搭配可调脚杯，可根据现场地面平整度调整整体水平度，支腿与线体主体采用螺栓连接，方便后期拆解运输与现场重组。滚筒部分采用直径统一的镀锌无动力滚筒搭配单段驱动布局，每段线体的驱动端布置在端部，通过多楔带带动整排滚筒转动，传动噪音低，后期维护时仅需更换磨损的皮带或单个滚筒即可，无需拆解整段线体。

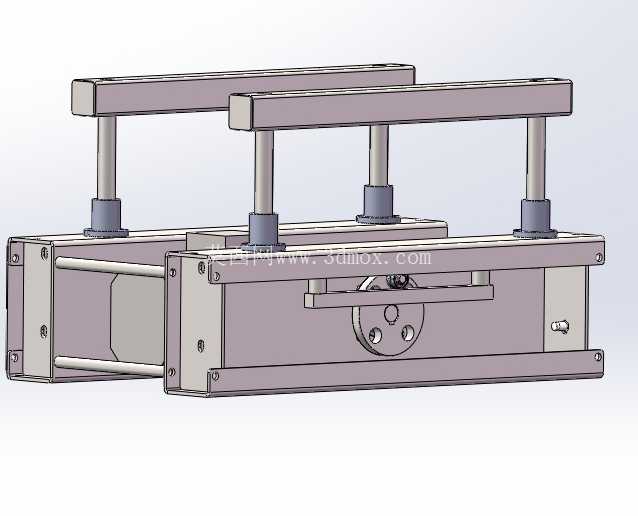

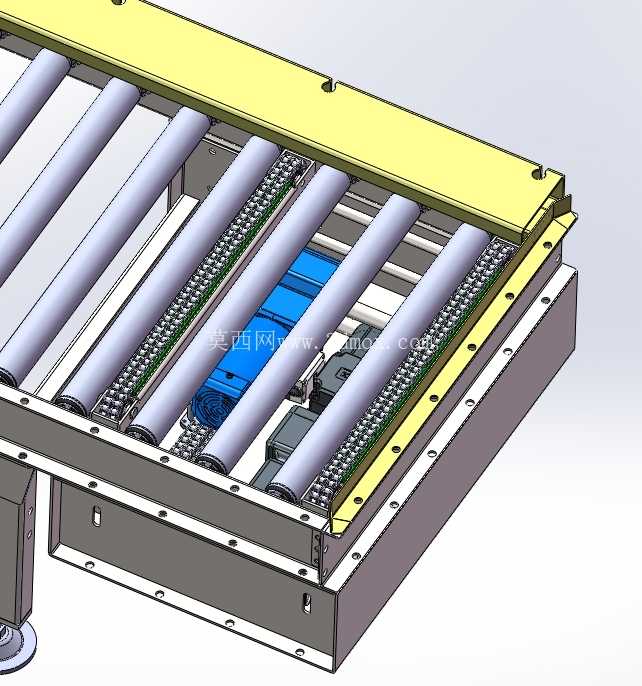

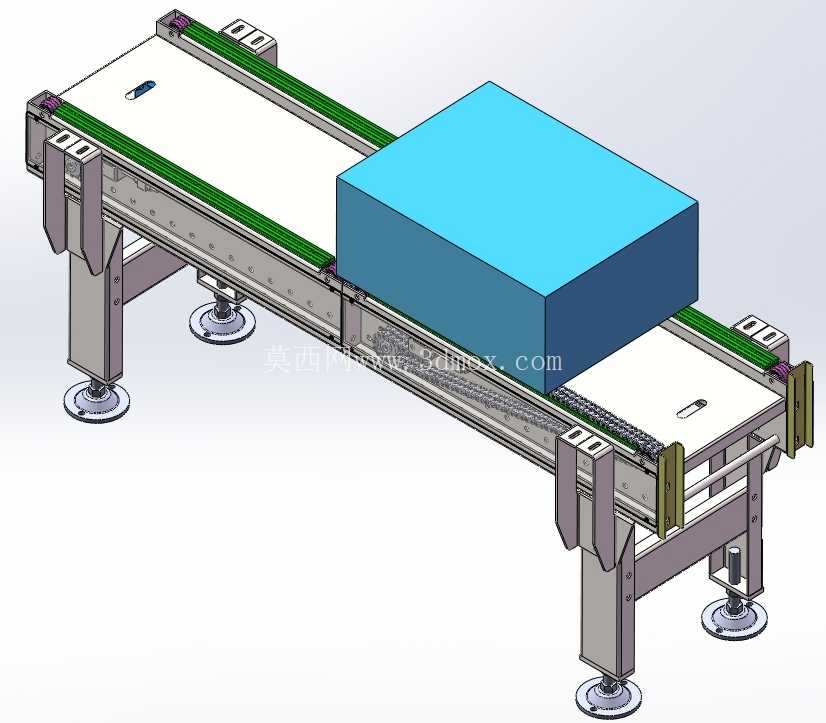

　　中间的移栽过渡段是整套结构的核心设计点，该段集成了顶升机构与皮带输送单元，当物料从上游滚筒线输送到过渡段位置时，到位检测触发顶升机构动作，将物料抬升至高于滚筒面的高度，随后横向皮带启动，将物料平稳转移到垂直方向的下游滚筒线上，待物料完全进入下游段后，顶升机构回落，等待下一个物料到位。这种设计相比传统的摆轮转向、推板分流结构，对物料底部的平整度要求更低，不会出现推偏、刮伤物料外包装的问题，移栽过程的冲击力更小，适合输送重量在50kg以内的箱体或工装载具。

　　安装边界方面，整套线体的支腿高度可在600mm到850mm区间调整，适配多数车间作业工位的人机工程高度，两段平行滚筒段的中心距可根据现场工位布局需求调整中间过渡段的安装位置，线体侧边预留了传感器安装槽、走线槽的安装位，现场布线时可直接将线缆藏于型材槽内，避免线缆外露剐蹭物料。线体的转弯衔接处做了倒角处理，避免操作人员经过时被锐角磕碰，滚筒的间距设置为50mm，可适配最小尺寸200mm见方的箱体输送，不会出现小件掉落滚筒间隙的问题。

　　从设计思路来看，这套结构优先考虑了现场改造的适配性，所有连接部位均采用标准件，无需定制特殊加工件，后期如果需要调整输送速度，仅需更换驱动端的减速电机参数即可，无需改动整体结构；顶升机构采用导杆导向搭配气缸驱动，升降行程控制在30mm，既保证足够的抬升高度脱离滚筒面，又不会因为行程过大导致物料晃动倾倒，导杆部位加装了自润滑轴套，长期往复动作也不会出现卡顿、偏移的问题。线体侧边还预留了挡边安装位，如果输送的物料容易偏斜，可随时加装导向挡边，无需重新打孔加工。

　　实际使用过程中，这套结构可直接对接立体库出库口、组装线工位、包装线进料端，完成物料的90度转向输送，相比整线采用皮带机的方案，滚筒线的承重能力更强，表面摩擦力更小，物料在输送过程中不会因为皮带打滑出现位置偏移，同时滚筒的镂空结构也方便车间内的碎屑、灰尘掉落，不会积存在输送面上，日常清理仅需用压缩空气吹扫即可，维护成本远低于封闭式皮带输送线。
