工业控制用摇杆式操纵控制组件

　　这类摇杆式操纵组件，多应用在工业遥控终端、小型工程机械操作面板、自动化设备手动微调工位、特种作业车辆操控台等场景，作为人工指令输入的核心交互部件，承担多方向动作信号输出、设备行进/动作方向控制、参数微调指令触发的实际作用，相比按键式控制，可实现单部件覆盖多维度方向指令输入，减少操作面板的按键排布数量，降低操作人员的动作切换幅度，在需要连续方向调整的操控场景下，操作流畅度远高于离散按键布局。

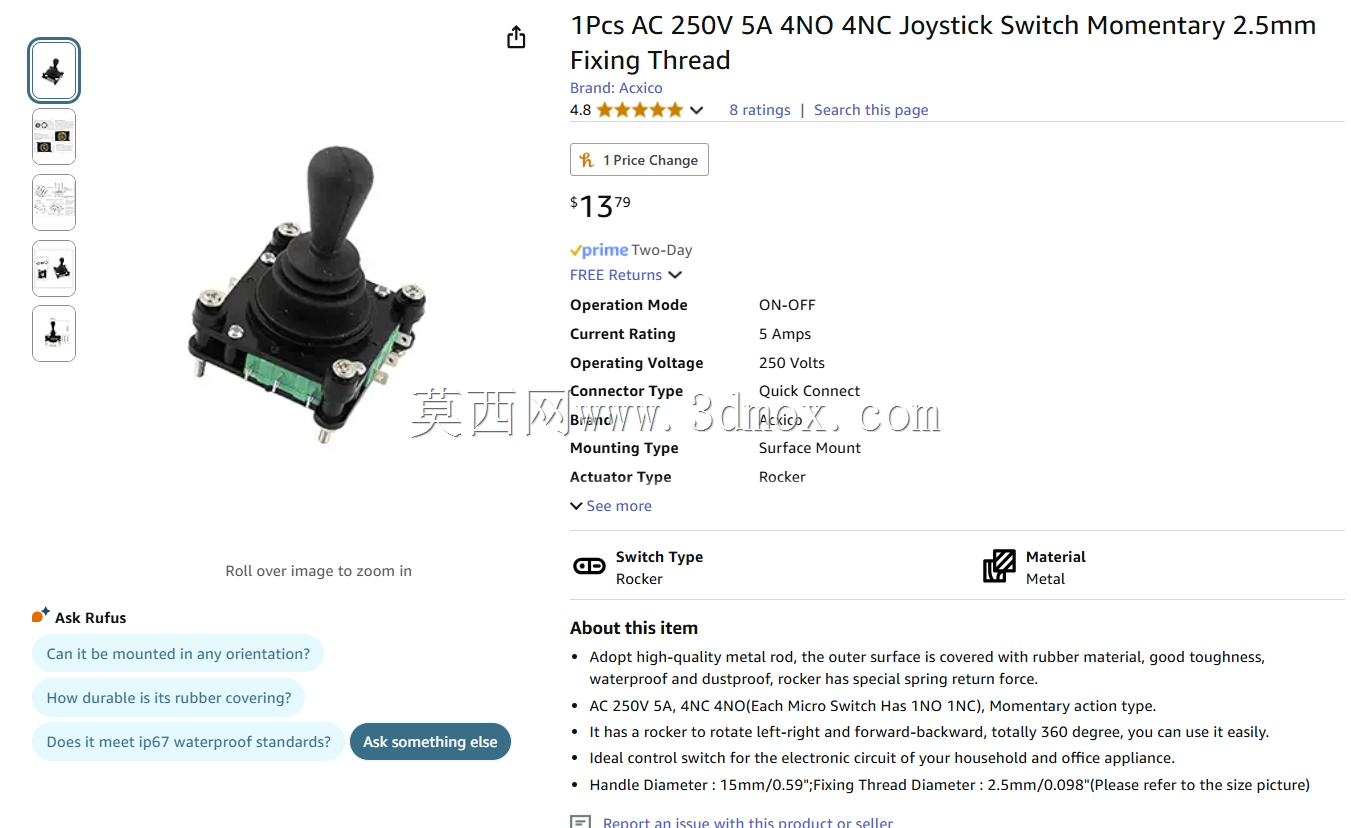

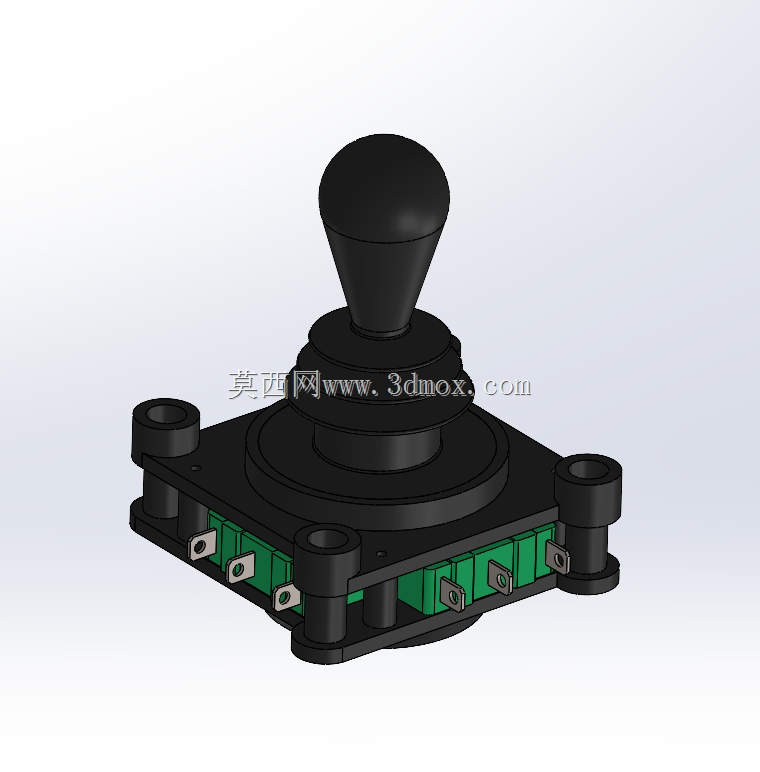

　　从结构设计来看，该操纵组件采用方形法兰安装基座，基座四角设置带通孔的安装凸台，适配M3或者M4规格的紧固件安装，安装时可直接嵌入设备面板预留的方形开孔，通过四角凸台压紧在面板内侧完成固定，不需要额外设计复杂的安装卡扣，安装边界清晰，基座整体外廓尺寸控制在70mm见方左右，安装凸台的通孔中心距约60mm，适配多数中小型操控面板的预留安装空间，不会占用过多面板布局面积。基座上部的摇杆球头采用符合人体工学的椭球形设计，握持接触区域做了圆弧过渡，没有尖锐棱角，操作人员长时间握持操作不会产生局部压痕，球头下方的锥型摇杆轴做了等强度变径设计，在保证摆动行程足够的前提下，提升轴根部的抗弯折强度，避免频繁大力操作导致的轴部断裂问题。

　　组件下部的信号输出端采用直插式接线引脚，引脚沿基座侧边等距排布，引脚间距为标准2.54mm，可直接对接PCB板的焊接焊盘，也可通过配套接插件完成线束连接，不需要额外做接线端子的转接设计，降低电控部分的布线难度。基座内部的摆动复位结构采用定心弹簧布局，在操作人员松开摇杆后，可自动回到中位零信号位置，不会出现偏移卡滞导致的信号误触发，各方向的摆动触发行程做了统一限位，单方向最大摆动角度控制在15度左右，既保证足够的操作手感反馈，也避免摆动角度过大导致内部触点过度磨损。基座底部的绿色绝缘隔板将内部触点结构与安装基座做电气隔离，避免金属基座与内部导电部件接触产生短路问题，隔板上预留的引脚定位槽可保证接线引脚的位置度，焊接或者接插时不会出现引脚偏移歪斜的情况。

　　在实际选型适配时，需要注意该操纵组件的操作力设置在中等力度区间，既不会因为操作力过轻导致轻微触碰就触发信号，也不会因为操作力过重导致长时间操作产生手部疲劳，适合连续作业的操控场景。组件的防护等级可满足常规工业室内环境的使用要求，基座接缝处做了错位挡边设计，可阻挡日常操作时滴落的汗液、少量灰尘进入内部触点区域，延长部件的实际使用寿命。设计建模时，需要重点关注摇杆摆动的包络空间，在面板上方预留足够的避让区域，避免摇杆摆动到极限位置时与周边的按键、面板凸起结构产生干涉，同时要保证安装面的平面度，避免安装时基座受力变形导致内部卡滞。这类操纵组件的信号输出为开关量触发，不同方向的引脚对应不同的动作回路，电控接线时可根据实际需求定义各方向对应的设备动作，不需要额外做信号协议转换，适配多数常规的工业控制回路，在小型设备的手动操控改造、非标设备操作面板设计中，这类集成式操纵杆可大幅简化操控布局，提升操作的直观性。
