CONDOR GECA40A工业开关电源板结构设计

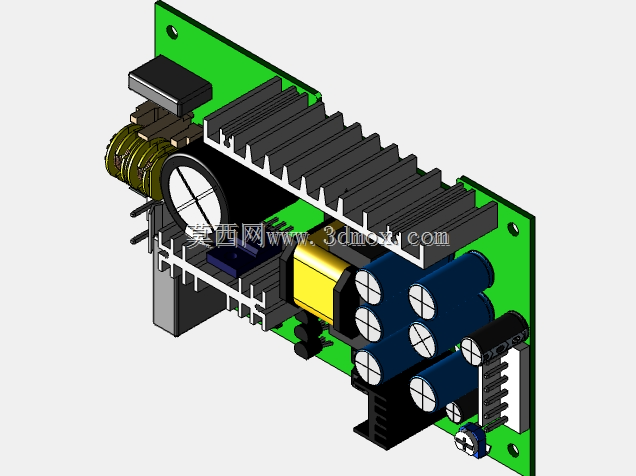

　　这款电源板的三维结构还原，完全围绕工业现场供电的实际需求搭建，所有元件排布、结构预留都贴合量产电源的生产与装配逻辑。从应用场景来看，这类电源板多配套在工业控制机柜、小型自动化设备、老旧进口设备替换维修场景中，负责将交流市电转换为稳定的低压直流输出，给控制回路、传感模块、小型执行元件提供可靠供电，不少进口工业设备原配的CONDOR系列电源服役年限久后出现元件老化，这类精准的结构模型能给维修替换、国产化替代的结构适配提供直接参考。

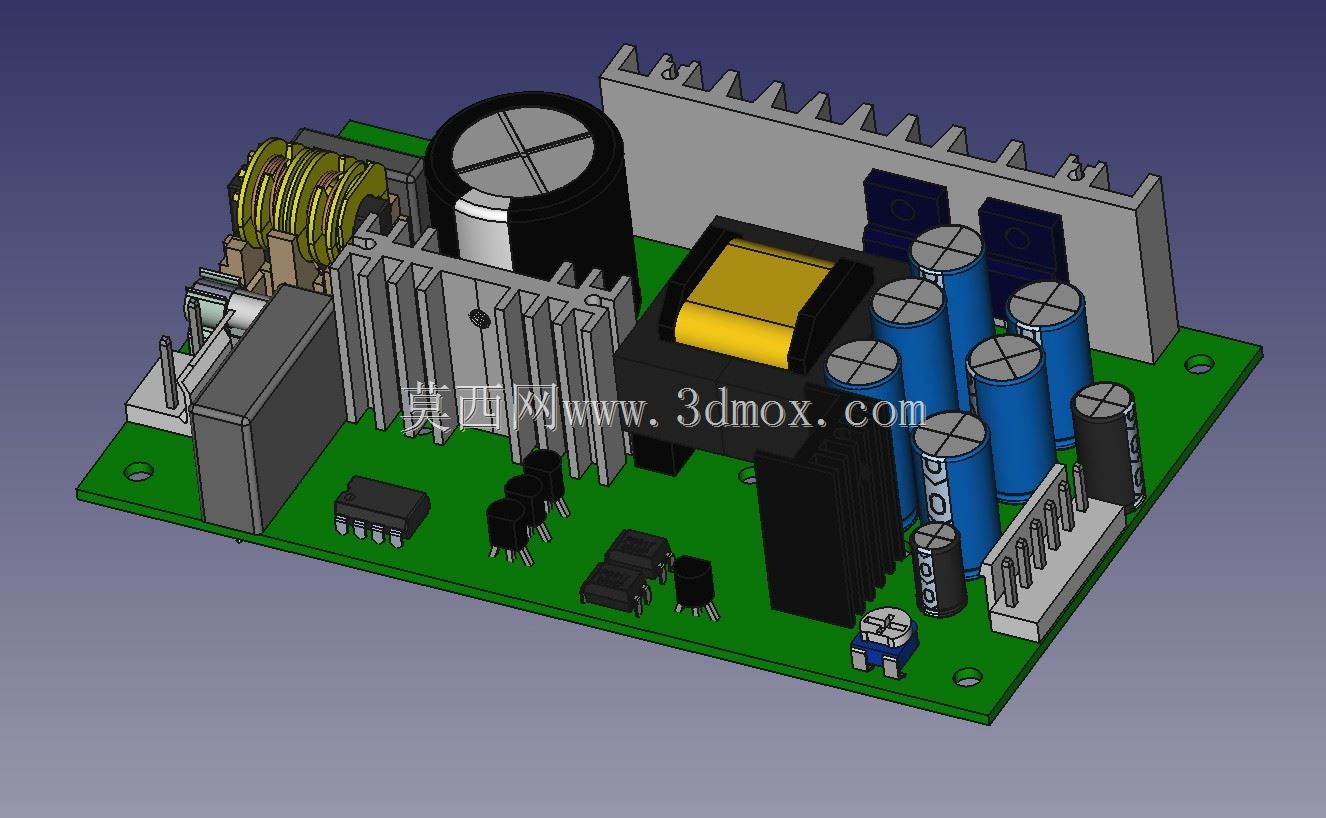

　　从实际功能落地的结构设计来看，板上的元件排布完全遵循电源类产品的安规与散热要求：高压侧的大体积电解电容靠近交流输入端口布置，缩短高压走线长度，减少高压回路的电磁辐射范围；带黄色绝缘护套的脉冲变压器布置在板卡中部，作为高低压侧的物理隔离屏障，刚好把高压输入区和低压输出区分隔开，符合安规距离的硬性要求；多组蓝色低压电解电容沿输出侧排针方向整齐排列，尽可能缩短低压输出的走线长度，降低输出纹波。板上的两处铝制散热片做了差异化设计，靠近高压侧的长条形梳齿散热片覆盖功率开关管与整流桥，齿片朝向顺着设备内部常规的风道方向，保证气流能顺利穿过齿间缝隙带走热量；另一处较短的散热片覆盖低压侧的稳压元件，高度略低于高压侧散热片，避免阻挡风道。

　　设计思路上完全贴合量产PCB装配的工艺要求，所有直插元件的引脚预留长度、贴片元件的焊盘边界都和实际生产的公差范围匹配，板边预留的四个安装孔位做了环形露铜处理，既可以通过铜柱固定在设备壳体上，也能实现板卡的接地连接，安装孔的位置避开了板底所有元件的引脚突出部分，防止装配时引脚顶到安装面造成短路。板上的小型元件排布也做了充分的空间避让：三极管、二极管等小功率分立元件沿散热片侧边排列，和散热片之间预留了绝缘片的安装间隙，防止元件本体接触散热片造成短路；输出侧的排针座做了定位凸台设计，对应板上的方形定位孔，避免焊接时排针偏移，也能防止接插件插拔时受力导致焊盘脱落。

　　从安装边界来看，板卡整体为矩形结构，最高的元件是高压侧的大型电解电容，整体高度控制在工业常规电源的安装空间范围内，板边没有突出的元件，适配标准的导轨式电源外壳或者嵌入式安装槽位；输入侧的接线端预留了足够的接线操作空间，不需要额外倾斜板卡就能完成导线压接，输出侧的排针间距符合通用接插件的尺寸标准，可以直接配套标准排线插座，不需要额外定制接插件。板上的保险丝座布置在高压输入回路的最外侧，更换保险丝时不需要拆解其他元件，直接从板边就能操作，符合现场维护的操作习惯。

　　整个结构建模过程中，所有元件的装配关系都做了干涉检查，散热片和周边电容的间隙、变压器和周边元件的安全距离、接插件和安装孔的位置关系都和实物完全一致，不管是用来做设备内部的装配干涉仿真，还是做国产化替代的结构适配，都能直接复用相关尺寸参数，不需要再反复核对实物的空间边界。
