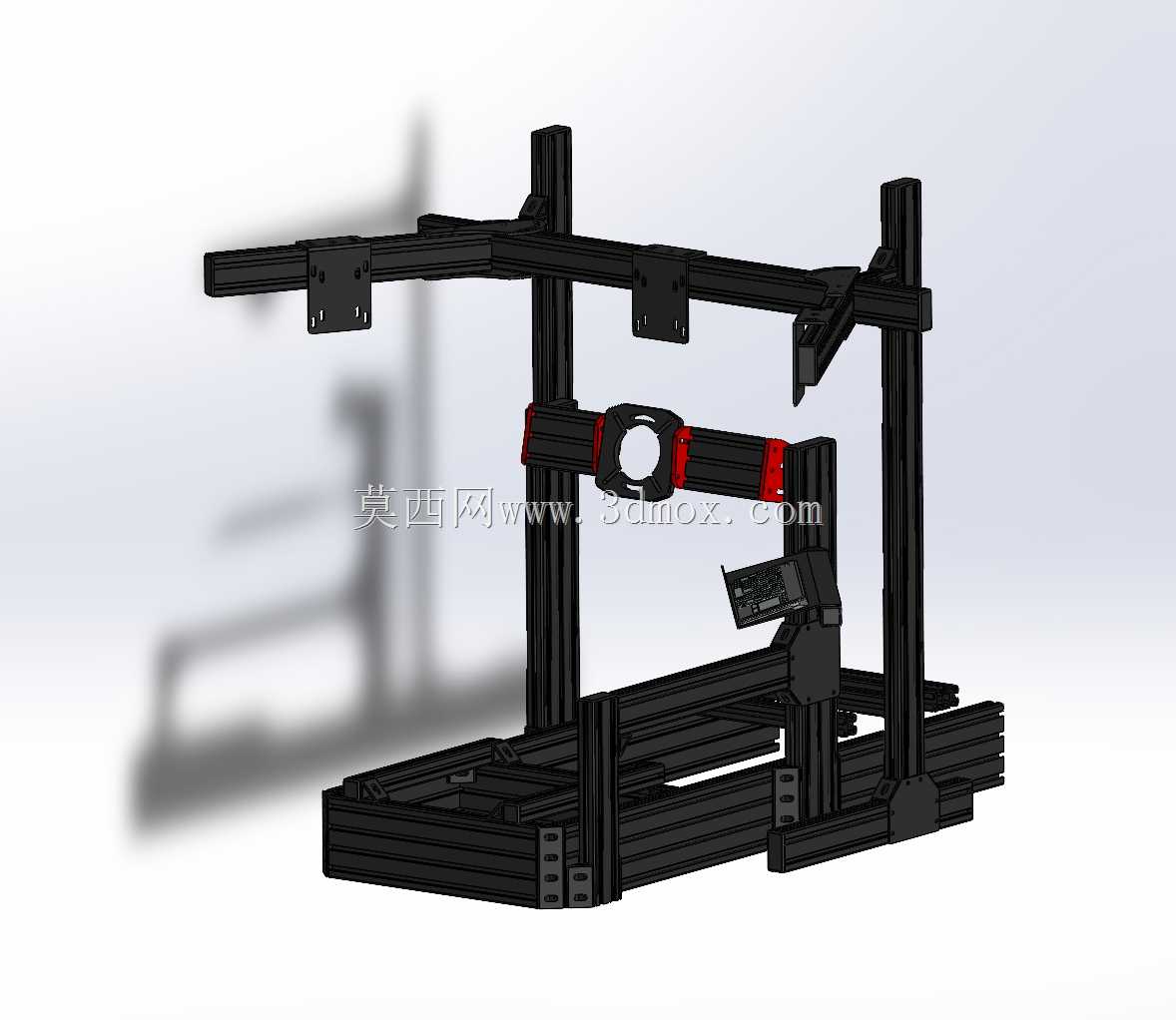

铝型材框架式赛车模拟驾驶支架结构

　　这套铝型材搭建的模拟驾驶支架，主要面向民用模拟赛车、驾驶技能仿真训练场景使用，可适配主流的直驱方向盘基座、序列挡/手排挡换挡器、霍尔传感踏板组、多联屏显示支架等外设，为模拟驾驶操作提供刚性足够的安装基准，避免操作过程中支架形变带来的操作反馈失真问题。从结构设计逻辑来看，整体采用工业铝型材作为主体搭建材料，依托铝型材T型槽的通用安装特性，所有外设安装点位都支持沿槽道方向无级调整，能够适配不同身高、臂长、腿长的使用者坐姿需求，从紧凑型坐姿到半躺式F1驾驶坐姿都可以通过调整型材固定位置实现，不需要额外打孔做二次加工，装配调整的灵活度远高于焊接式钢制支架。

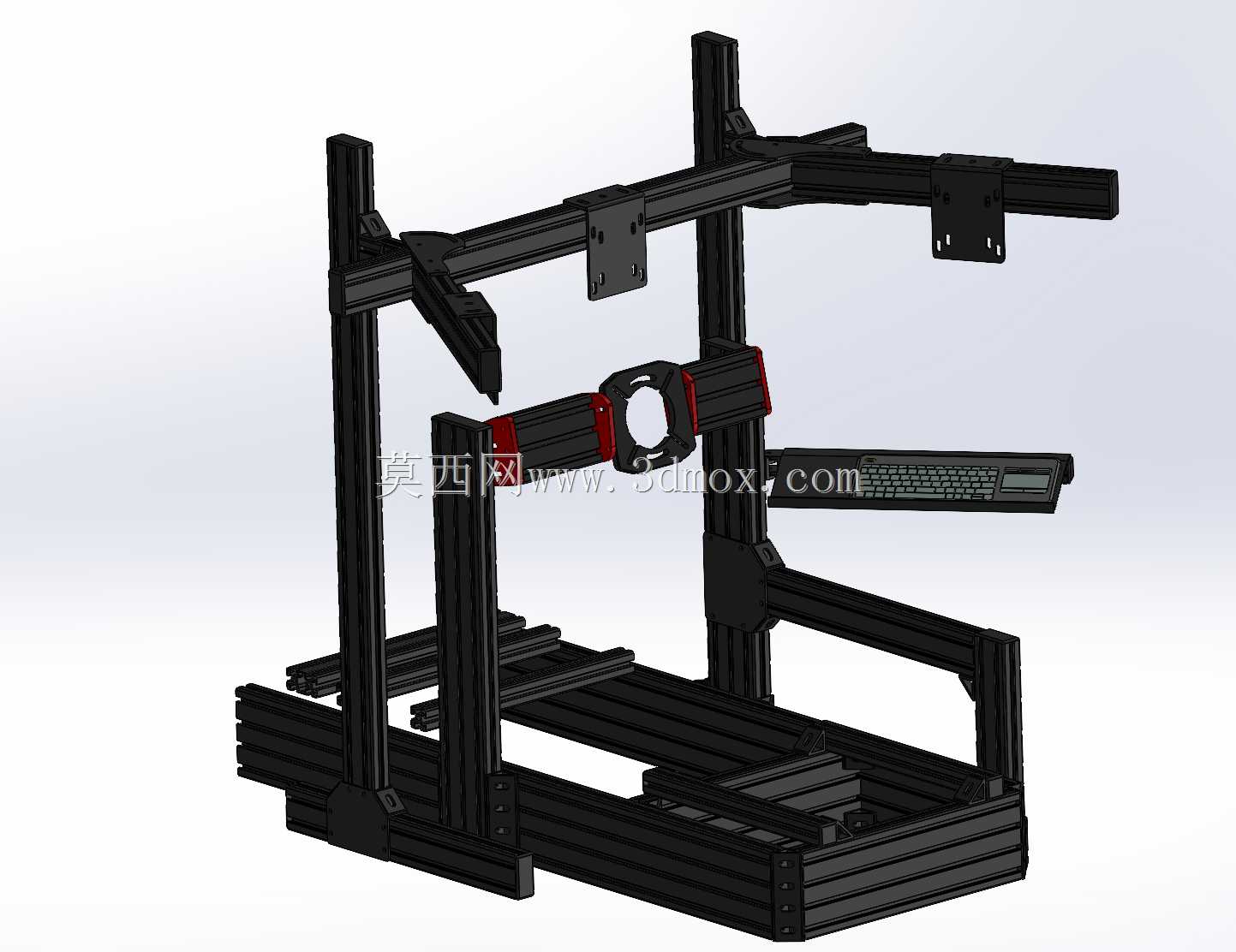

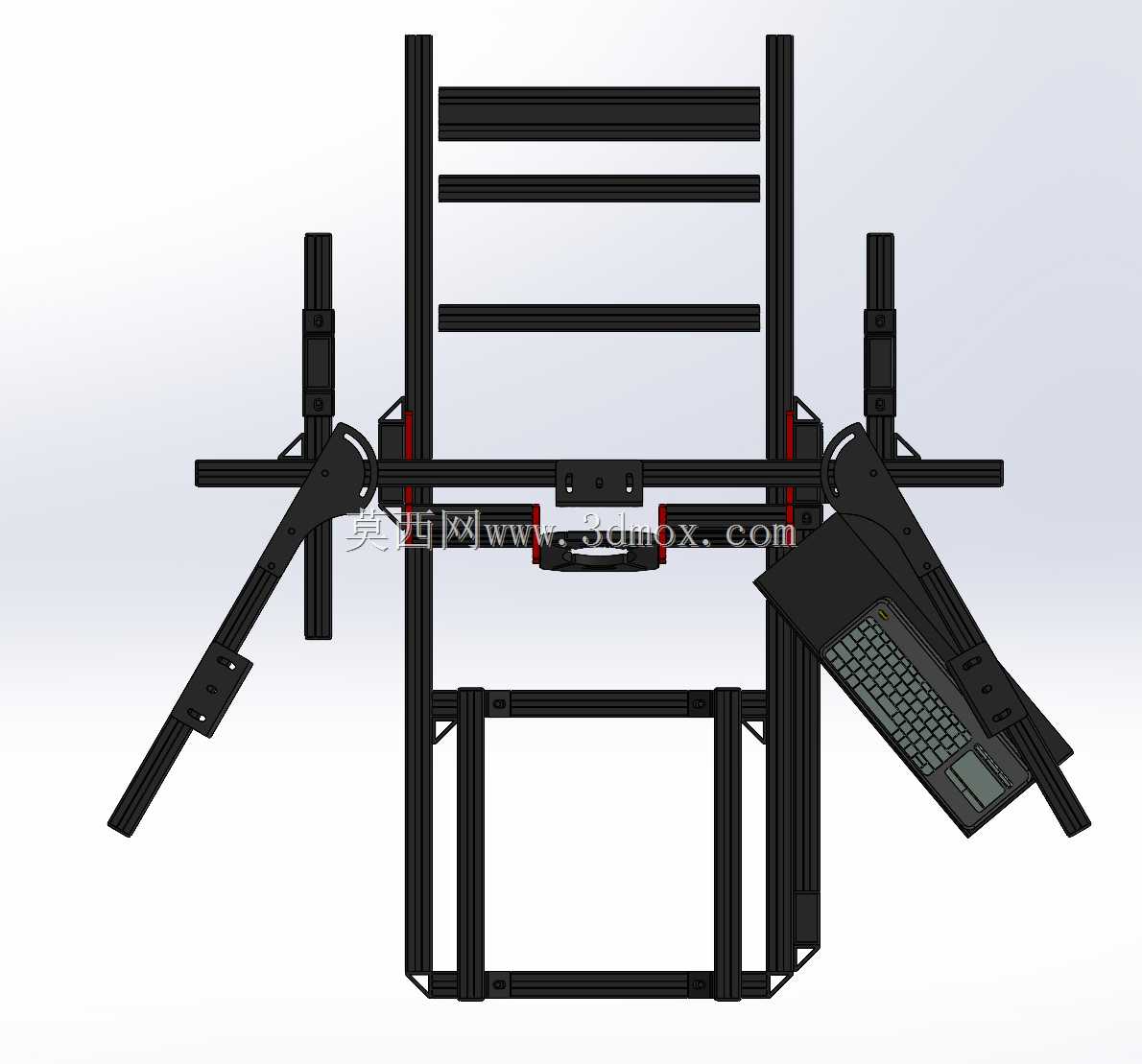

　　底部框架采用双层型材拼接的矩形承托结构，前后方向预留了足够的踏板安装空间，底部型材的槽道可兼容市面主流踏板组的安装孔位，同时框架底部可加装脚轮或者可调脚杯，兼顾设备移动便利性与放置时的水平调节需求，避免地面不平整带来的支架晃动问题。方向盘安装立柱采用双型材并排加固的结构设计，立柱与底部框架之间采用三角角码做斜向支撑，抵消方向盘大力回正时的横向与纵向冲击力，保证方向盘基座安装面的刚性，避免大力操作时立柱出现俯仰方向的形变，保证力反馈信号传递的准确性。立柱上方延伸出的横向型材为显示屏安装梁，可支持单块大尺寸曲面屏或者三块显示屏的并排安装，安装高度与前后距离可沿型材槽道调整，匹配不同使用者的视线高度，保证驾驶视角的沉浸感。

　　换挡器与手刹的安装支臂采用可旋转调节的角件连接，可根据使用者操作习惯将换挡位布置在支架左侧或者右侧，支臂的伸出长度与高度均可调，满足不同换挡操作姿势的需求，手制动安装位可兼容主流的线性手刹产品，安装角度可调整以匹配拉力赛、场地赛不同的操作手感需求。座椅安装区域预留了通用赛车座椅的安装孔位，可适配固定式桶椅或者可调式民用座椅，座椅前后滑动的行程范围覆盖1米5到1米9身高使用者的腿部空间需求，座椅靠背角度可随安装位调整，兼顾日常娱乐使用的舒适度与专业训练时的坐姿支撑性。

　　从安装边界尺寸来看，整套支架组装完成后整体宽度控制在800毫米以内，深度在1400毫米左右，高度可根据显示屏安装需求在1200毫米到1600毫米区间调整，不需要占用过大的室内空间，普通书房、电竞房的桌面旁区域即可放置，不需要做特殊的场地改造。结构设计过程中充分考虑了装配的便利性，所有连接节点均采用标准T型螺栓与法兰螺母锁紧，普通使用者借助内六角扳手即可完成整机组装，不需要特殊的焊接或者机加工设备，后期如果需要拓展安装手刹、按钮盒、序列挡等额外外设，只需要采购对应规格的角件即可直接在型材槽道上固定，拓展性极强。在刚性设计上，所有型材连接位置都加装了端面连接板或者直角角码，避免单点连接带来的结构松动，长期高频使用下也不会出现连接位晃动的问题，相比薄壁钢管焊接的支架，铝型材结构的共振频率更高，能够有效过滤方向盘力反馈带来的多余震动，让操作反馈更加清晰直接。这套结构除了民用娱乐场景外，也可用于驾校的初级模拟驾驶训练、赛车队的新人操作手感训练场景，通过更换不同的安装转接板，还可以适配飞行模拟摇杆、节流阀等外设，拓展为飞行模拟操作平台，结构的通用属性较强。
