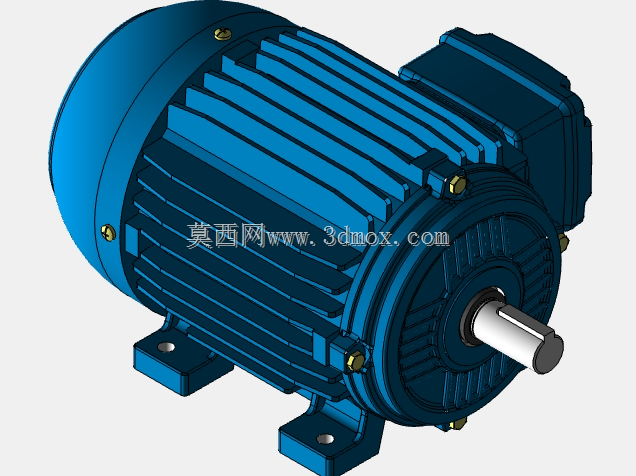

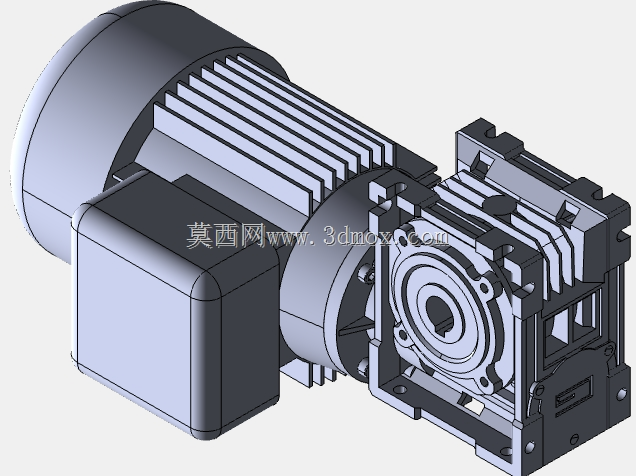

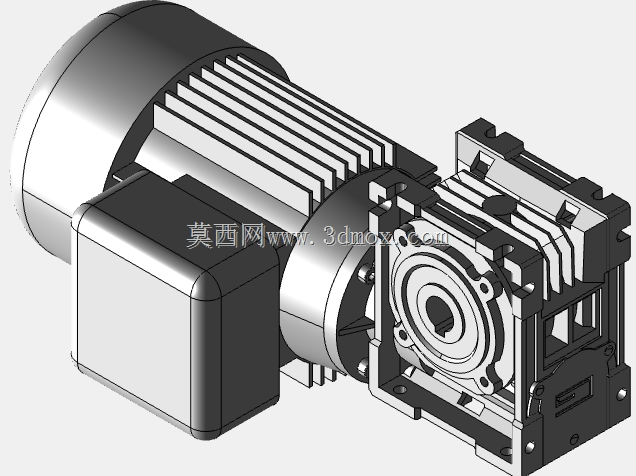

工业卧式三相异步驱动电机结构设计

　　在工业生产场景里，这类卧式驱动电机是产线动力单元的核心部件，广泛适配泵类负载、输送线传动、小型机床主轴驱动、风机配套等多种工况，是离散制造车间、流程工业产线里覆盖率极高的动力输出装置。从结构设计逻辑来看，整个模型的建模过程完全遵循实物测绘的工程逻辑，首先确定的是安装基准面——也就是底部的铸铁安装脚，两个安装脚的定位孔中心距严格匹配通用工业电机的安装尺寸规范，安装脚的厚度、加强筋的排布都考虑了铸件的成型工艺，避免出现壁厚突变导致的铸造缺陷，同时安装面的平面度预留了后期机加工的余量基准，确保现场安装时电机与安装基座的贴合度，减少运行时的振动传导。

　　机壳部分采用的是轴向散热筋结构，这部分的设计不是单纯的外观装饰，每一条散热筋的高度、厚度、间距都经过热传导效率的核算：电机运行时定子绕组产生的热量通过定子铁芯传导到机壳，散热筋增大了机壳与空气的接触面积，配合后端自带的风叶（模型里风罩部分的结构预留了风叶的安装空间），可以在电机轴转动时形成定向的轴向气流，带走散热筋表面的热量，保证绕组温升控制在绝缘等级允许的范围内。建模时散热筋的倒角处理也完全还原实物，所有棱角处都做了R1-R2的铸造圆角，既符合铸件的脱模要求，也避免安装维护时棱角划伤操作人员。

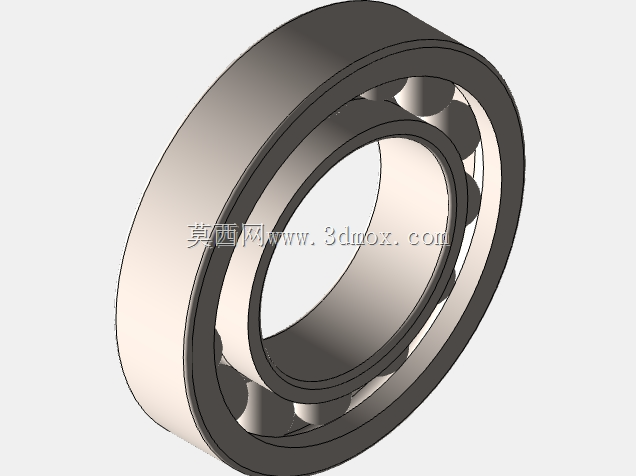

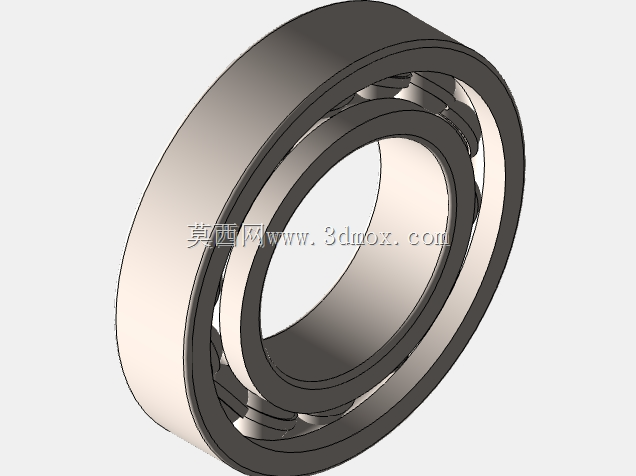

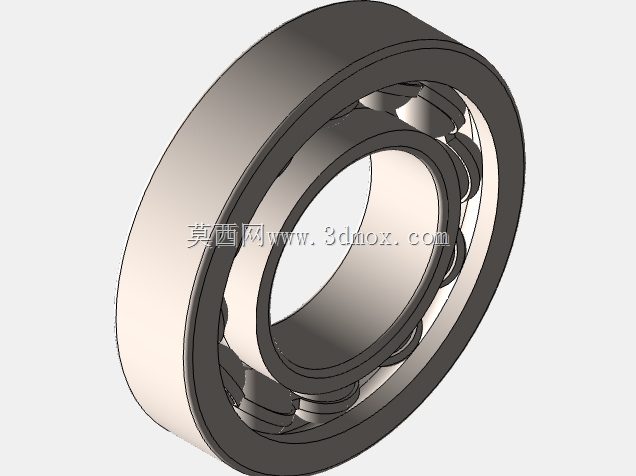

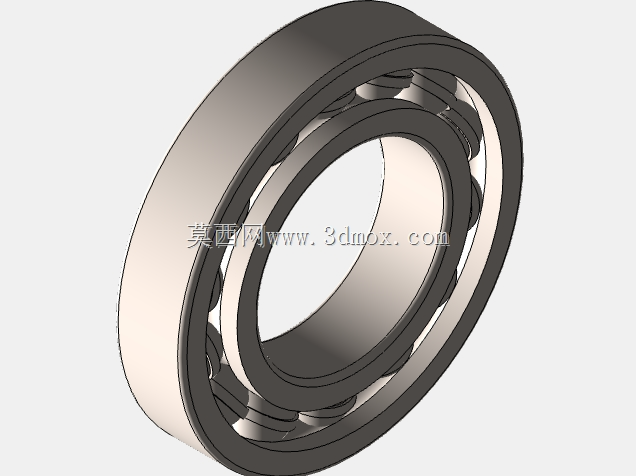

　　接线盒部分设置在机壳的侧上方，这个位置的选择充分考虑了现场布线的便利性，不管是电机左侧进线还是右侧进线，接线盒的空腔都预留了足够的接线空间，接线盒与机壳的连接面做了止口结构，配合密封垫可以达到IP54左右的防护等级，适配车间多粉尘、偶尔有溅水的工况，避免粉尘或者水汽进入接线腔导致绝缘失效。前后端盖的设计采用了止口定位与机壳配合，端盖上的轴承室尺寸公差严格按照基孔制配合要求建模，确保轴承安装后外圈无窜动，同时端盖上的螺栓孔位置与机壳端面上的螺纹孔位置完全对应，螺栓的沉孔深度也做了准确还原，保证螺栓拧紧后端面不突出，不会干涉后续风罩或者联轴器的安装。

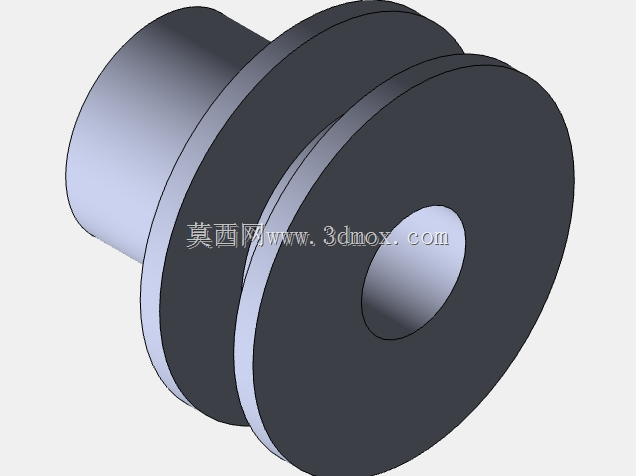

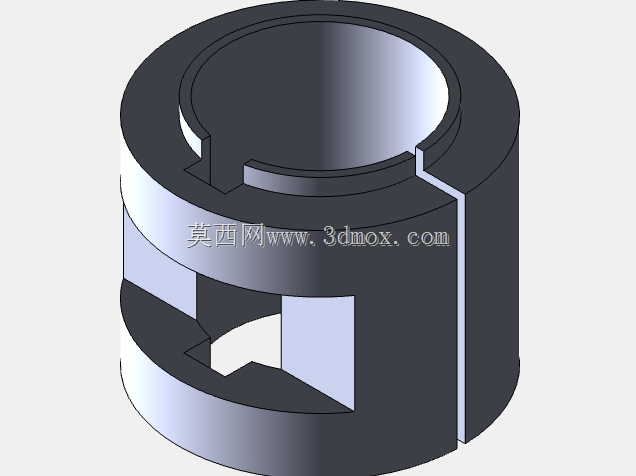

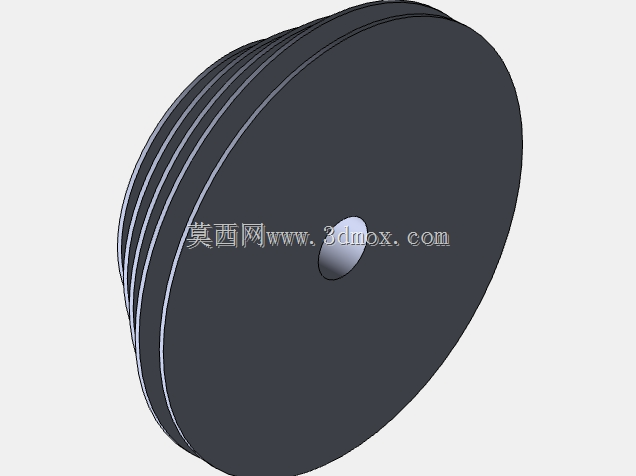

　　输出轴部分的轴伸直径、键槽尺寸都匹配通用的传动件安装标准，不管是装联轴器、皮带轮还是齿轮，都不需要额外做轴的改制，轴伸端的中心孔也做了建模还原，方便后期做动平衡校验或者轴修复时的顶针定位。整个模型的装配逻辑完全按照实际电机的装配顺序搭建：首先是定子铁芯压入机壳，转子组件穿入定子内孔，然后先后压装前后端盖，用螺栓紧固端盖与机壳，再安装轴承外盖、密封件，之后套入风叶、固定风罩，最后安装接线盒组件、接线端子，整个装配过程没有出现干涉问题，所有配合面的间隙都符合实际装配的公差要求。

　　从安装边界来看，这款电机的轴向总长度、径向最大尺寸都属于通用Y系列电机的尺寸范畴，底部安装孔的孔距可以直接适配市面上绝大多数标准电机安装座，用户在做设备布局时，不需要额外改动安装基座的尺寸，替换同功率等级的旧电机时可以直接对位安装，大幅缩短设备维护的停机时间。建模过程中对所有易损件的位置都做了清晰的结构表达，比如轴承的安装位置、密封件的卡槽位置，方便后期做维护拆解的模拟，也可以基于这个模型做有限元分析的前处理，比如校核机壳的结构强度、轴的扭转刚度、散热仿真等工作，不需要再重新做几何清理。

　　在实际选型配套时，这类卧式电机的安装方式属于B3安装，也就是底脚安装，适合安装在水平的安装基座上，输出轴水平布置，适配绝大多数水平布置的传动系统。模型里所有的连接螺栓都做了简化但保留了位置特征，既保证模型的轻量化，不会因为过多的细节导致文件过大，也能准确表达所有的连接点位，方便工程人员做BOM统计时快速识别标准件的规格与数量。另外机壳上的吊环孔位置也做了准确还原，在电机重量超过一定阈值时，可以安装吊环来进行吊装作业，避免吊装时磕碰散热筋或者端盖，这部分的结构细节很多建模者容易忽略，但在实际工程应用里是非常重要的安全结构，直接关系到现场安装的操作安全。
