可调式管钳结构三维设计

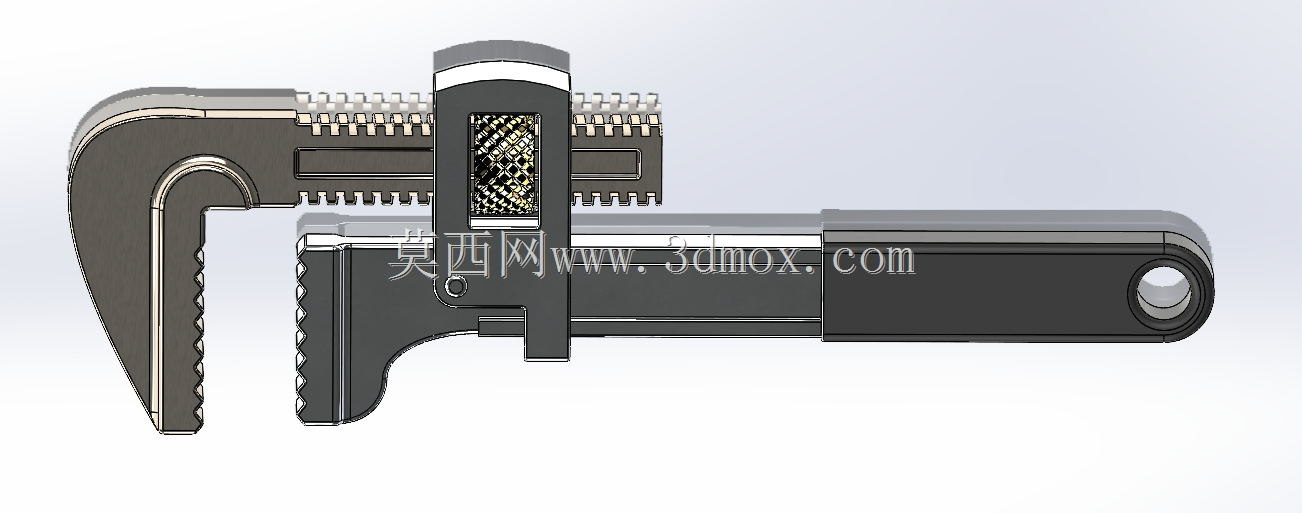

　　在民用给排水施工、工业管道运维、燃气线路检修等现场作业场景里，可调式管钳是作业人员随身配备的核心夹持类手动工具，主要承担圆形金属管件、带棱螺纹连接件的旋紧与拆卸作业，相比普通固定开口扳手，它可通过调节机构适配一定尺寸区间内的工件，无需频繁更换工具，大幅提升狭窄空间内的作业效率。这款管钳的整体结构分为固定钳体、活动钳颚、调节齿条、防滑手柄四个核心部分，固定钳体的钩头部位做了内凹弧形齿面设计，齿牙朝向与管件旋紧受力方向相反，当施加扳动力时，齿牙会自动咬入管件表层，避免施力过程中出现打滑脱开的情况，齿牙的倾角经过反复校核，既保证足够的咬合力，又不会过度损伤管件表层的镀锌层或螺纹结构。

　　活动钳颚与固定钳体的配合面采用了梯形导轨结构，相比矩形导轨，梯形导轨的导向间隙可通过长期磨损后的配磨自动补偿，不会因为使用过程中的磨损出现钳颚晃动、夹持偏斜的问题，调节齿条集成在活动钳颚的背部，与钳体上的调节螺母配合，转动调节螺母即可带动活动钳颚沿导轨方向平移，实现开口尺寸的连续调节，这款管钳的开口调节范围覆盖了日常作业中常见的4分到2寸管径需求，可满足绝大多数民用及常规工业管道的作业要求。手柄部分采用了全包覆防滑结构，握持段的截面为符合人体工学的椭圆形，表面做了网格状防滑纹理，即使手上沾有油污、水渍，也能保证足够的握持摩擦力，手柄末端设计有挂孔，方便作业完成后悬挂收纳，避免工具随意堆放导致的齿条积灰、调节机构卡涩。从设计细节来看，钳体的受力薄弱部位做了局部加厚处理，固定钳头与手柄的衔接处采用了大圆弧过渡，避免应力集中导致的钳体断裂，经过受力仿真校核，在额定最大扳动力下，钳体的最大应力远低于常用铬钒钢的屈服强度，可承受常规作业下的冲击载荷。活动钳颚的齿面与固定钳头的齿面在完全闭合时可实现全齿面贴合，不会出现局部齿牙受力过大导致的崩齿问题，调节螺母的外圈做了滚花处理，即使戴着手套也能轻松转动调节开口大小，无需额外借助其他工具。

　　在实际安装适配层面，这款管钳的整体长度控制在常规手动工具的合理区间，可在管道井、墙角等狭窄操作空间内完成小角度扳动作业，不会因为工具长度过长出现干涉问题，钳头的厚度经过优化，可伸入相邻管道的间隙中完成管件夹持，适配复杂排布的管线作业场景。钳体的金属部件整体做了发黑防锈处理，可适应潮湿、多粉尘的作业环境，长期使用也不会出现表层锈蚀导致的调节机构卡滞，齿牙部位经过高频淬火处理，表面硬度达到HRC55以上，可承受长期咬合管件带来的磨损，大幅延长工具的整体使用寿命。

　　不同于普通活动扳手，这款管钳的夹持力会随着扳动力的增大而自动提升，当需要拆卸锈蚀的旧管件时，无需额外施加过大的握紧力，即可依靠结构本身的自锁特性保证夹持稳定性，降低作业人员的劳动强度。在结构建模过程中，所有配合面的公差都按照手动工具的行业标准进行设定，导轨配合间隙控制在0.02-0.05mm之间，既保证活动钳颚滑动顺畅，又不会出现过大的旷量，调节齿条的齿形采用了标准渐开线齿形，与调节螺母的配合重合度高，调节过程顺滑无卡滞，不会出现跳齿的问题。
