EC06贴片式带按钮旋转编码开关结构

　　这款6mm规格的贴片式旋转编码开关，是小型化电子设备人机交互环节的核心操作元件，在便携检测仪器、小型工控终端、穿戴式工业设备、车载控制面板这类对安装空间有严苛限制的场景中应用广泛。不同于传统大尺寸轴装编码器，该元件采用SMD贴装工艺设计，能够直接通过回流焊工艺完成PCB板级装配，省去了手工插件、螺母锁付的工序，适配高速SMT生产线的批量加工需求，能有效降低整机组装的人工成本与工艺不良率。

　　从功能实现逻辑来看，该元件集成了旋转编码与按钮触发双重功能，旋转档位为6脉冲12定位设计，每旋转30度即可输出一组清晰的通断信号，配合主控MCU的IO口中断检测，可实现参数调节、菜单切换、数值增减等操作；轴向按压的按钮结构可实现确认、复位、功能切换等触发动作，单颗元件即可替代传统“编码器+独立按键”的组合方案，进一步节省PCB板面的占用空间。在实际选型应用中，需要重点关注其操作手感与寿命参数，该元件的定位结构采用金属弹片与凹凸定位槽配合的设计，每一次档位切换都有清晰的段落反馈，避免操作时出现误触发，常规工况下旋转寿命可达3万次以上，按钮按压寿命可达5万次以上，能够满足消费类电子、工业便携设备的全生命周期使用需求。

　　在结构设计层面，该元件的主体外壳采用耐高温LCP工程塑料注塑成型，能够承受回流焊过程中260℃的高温冲击，不会出现壳体变形、内部结构移位的问题；金属定位弹片采用高弹性铍铜材质冲压成型，表面做镀金处理，既保证了长期使用的弹性稳定性，也提升了触点的导电性能与抗氧化能力，避免长期使用后出现接触不良、信号丢脉冲的问题。转轴部分采用POM材质加工，自润滑性能优异，旋转过程中摩擦阻力均匀，不会出现卡顿、晃量过大的问题；顶部的轴孔设计为D型切面结构，可直接配套对应的塑胶旋钮，装配时无需额外打胶即可防止旋钮跟转，提升装配效率。

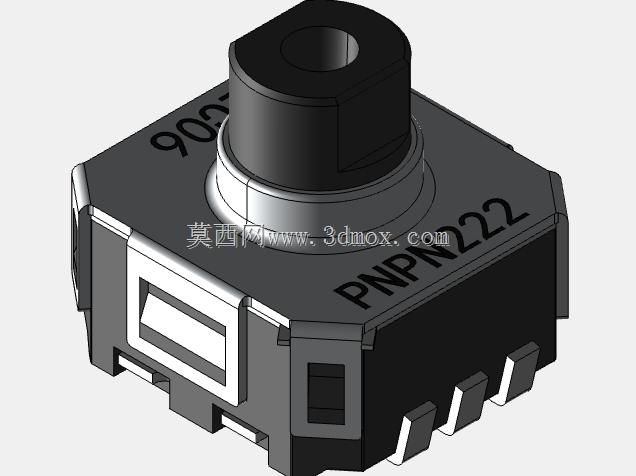

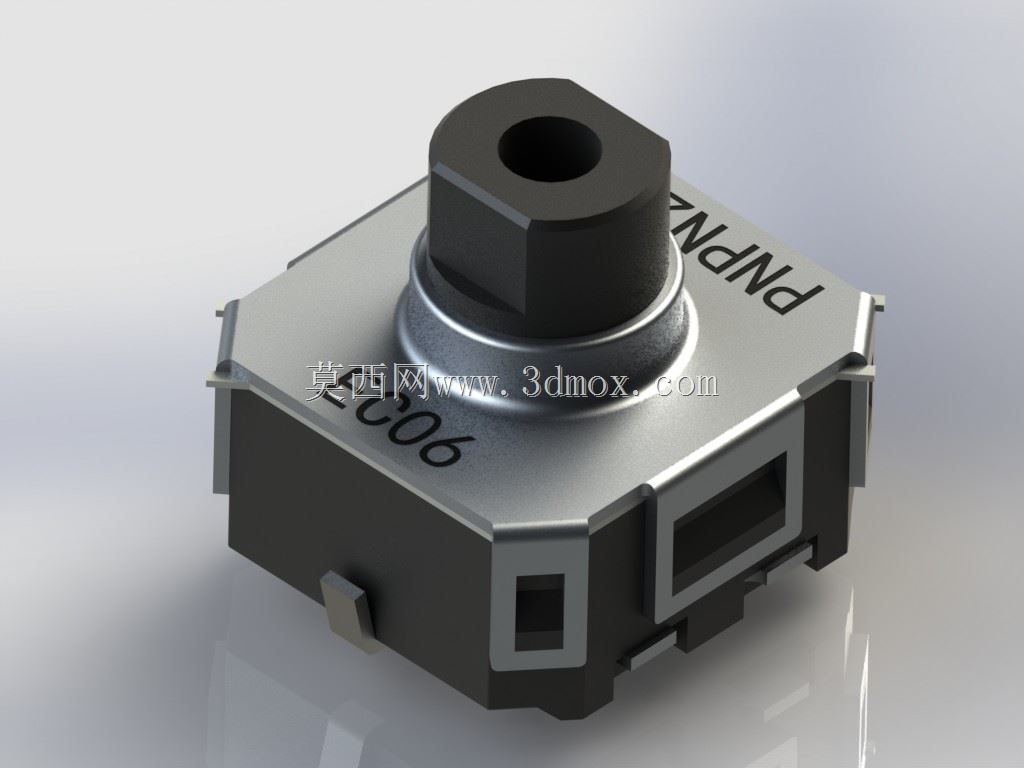

　　从安装边界尺寸来看，该元件本体为正方形结构，长宽尺寸控制在6mm×6mm，本体高度不含转轴部分仅为4mm左右，转轴突出本体表面的高度可根据不同应用场景选择对应规格，完全适配1.6mm标准厚度PCB板的贴装需求，焊盘采用对称式侧引脚设计，共6个焊接引脚，其中2个为按钮信号引脚，2个为旋转编码的A/B相信号引脚，剩余2个为固定接地引脚，焊接后能够与PCB板形成牢固的机械连接，可承受一定的侧向操作力，不会出现焊盘脱落、元件歪斜的问题。在PCB布局设计时，需要注意在元件本体下方预留对应的避让空间，避免与背面的贴片元件产生干涉，同时转轴中心到周边元件的距离需要预留至少5mm的旋钮安装空间，保证旋钮旋转过程中不会与周边壳体、其他操作元件产生刮碰。

　　在实际电路匹配设计中，该元件的A/B两相输出为正交信号，相位差为90度，主控程序可通过判断两相信号的先后顺序识别旋转方向，通过脉冲计数识别旋转角度，配合防抖算法可有效过滤操作过程中的机械抖动，避免出现计数错误、方向识别混乱的问题。由于是贴片式元件，在进行PCB钢网设计时，需要对应引脚位置开设合适尺寸的钢网开口，控制焊锡量，避免回流焊过程中出现焊锡连桥、虚焊的问题，同时接地引脚的焊盘可适当加大，提升元件焊接后的机械强度与接地可靠性。对于需要做防水处理的应用场景，可在元件装配完成后，在转轴与壳体配合的位置点涂少量密封硅脂，既不影响转轴的正常旋转，也可提升整体的防尘防水能力，适配更复杂的户外使用工况。
