PVC材质45度弯头管道连接件结构

　　在民用建筑给排水、市政管网布设、工业流体输送管路系统中，45度弯头是调整管路走向、规避布设障碍、缓解管路应力集中的核心配件之一，这款PVC材质45度弯头的结构设计，完全围绕低压流体输送场景的实际安装与使用需求展开。从实际工程应用来看，这类大口径PVC弯头多用于室外排水主干管、建筑同层排水横管转向、农田灌溉主管道转角位置，相比90度弯头，45度的弯折角度能让流体在转向过程中保持更平缓的流态，大幅降低水流对管壁的冲击，减少管路振动与水锤效应产生的概率，同时也能降低管路堵塞的风险，尤其适合输送含有少量固体杂质的生活污水、灌溉用水等介质。

　　从结构设计思路来看，这款弯头采用一体注塑成型的等径结构，两端分别适配对应公称直径的PVC管材，其中承口端内置的橡胶密封圈槽是设计的核心细节，安装时将管材插入承口后，橡胶圈被挤压填充在管材外壁与承口内壁的间隙中，无需额外涂抹粘接剂即可实现可靠的密封效果，同时还能允许管路因温度变化产生的微小轴向伸缩，避免热胀冷缩导致的接口拉裂或渗漏。弯头的弯折段采用平滑的圆弧过渡，内壁没有突兀的台阶或棱角，流体经过时不会产生明显的涡流区，能有效降低管路的沿程压力损失，提升整个管路系统的输送效率。弯头的外壁在承口位置做了加厚处理，同时设置了多道环形加强筋，既可以提升承口部位的结构强度，避免管材插入时承口出现胀裂，也能在安装时为施工人员提供明确的插入深度标识，保证管材插入到位，避免因插入深度不足导致的接口脱落或密封失效。

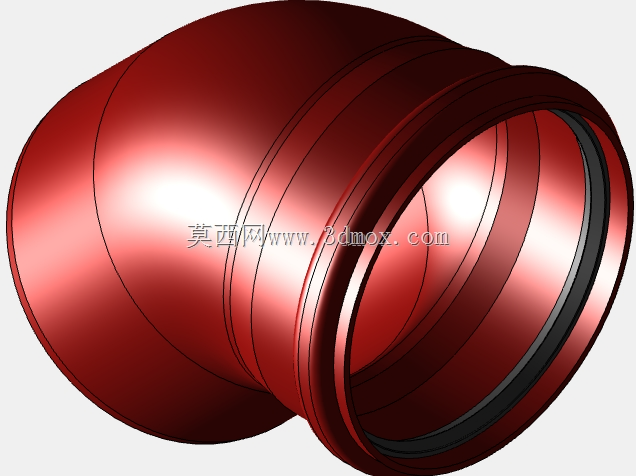

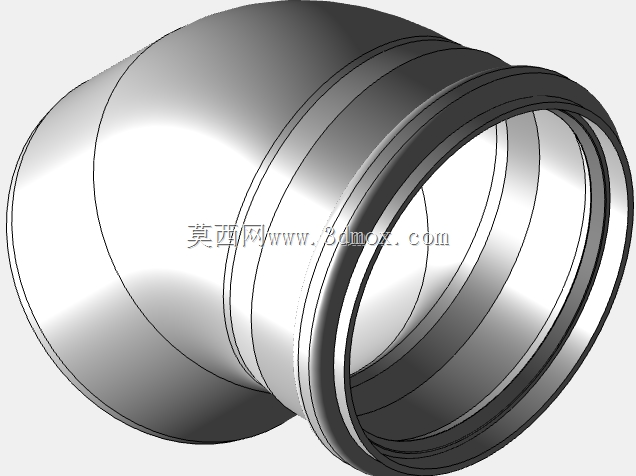

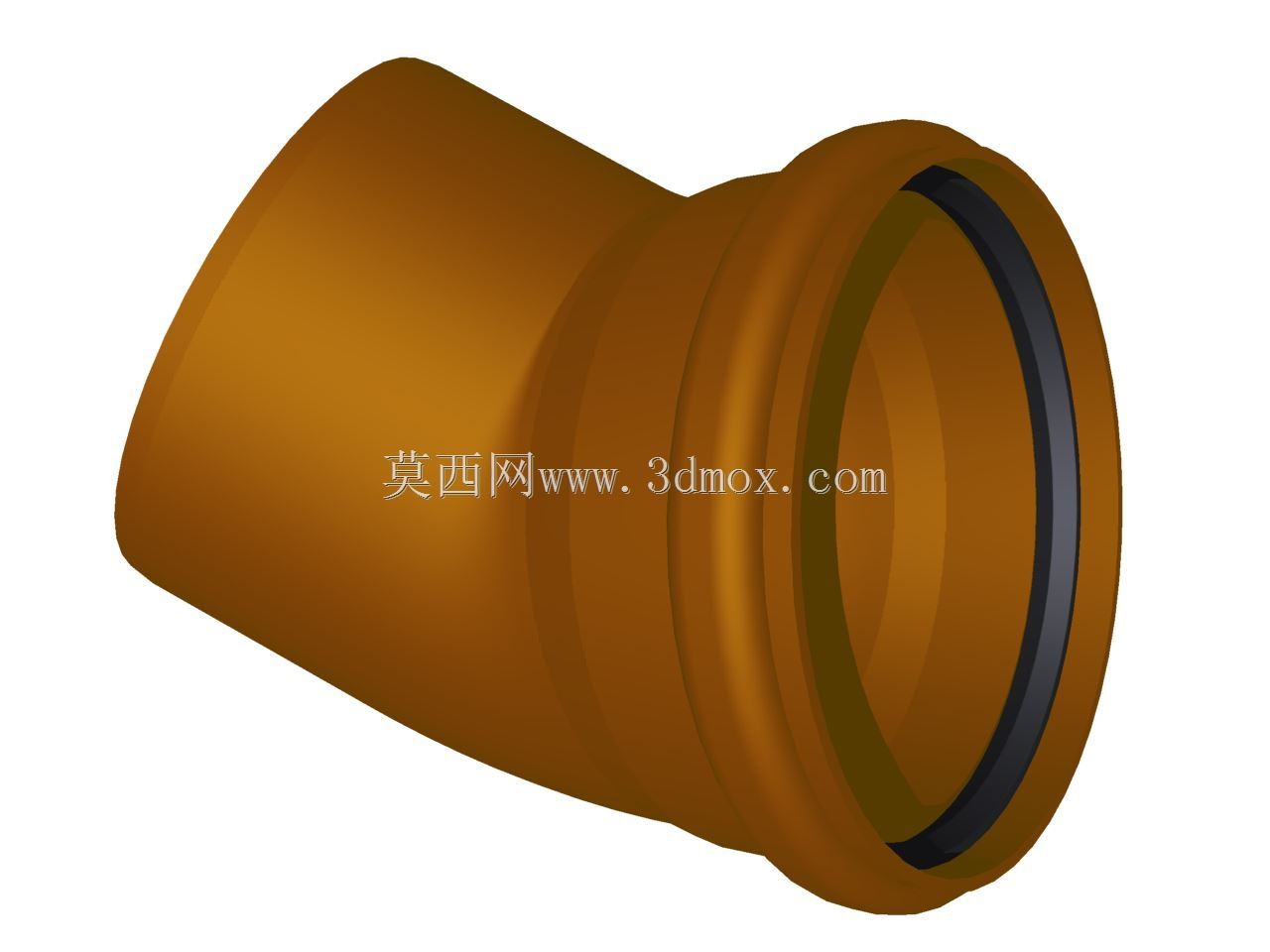

　　从安装边界与尺寸适配角度来看，这款弯头的整体轴向长度、承口深度、弯折半径都严格匹配对应公称直径PVC管材的安装规范，安装时不需要对管材进行额外的裁切加工，只需将管材端面做倒角处理后即可直接插入承口，配合管卡固定后即可完成安装，大幅提升现场施工的效率。在管路布设时，这款弯头的转弯半径经过优化，既不会因为转弯半径过小导致流阻过大，也不会因为转弯半径过大占用过多的安装空间，在建筑吊顶内、地下管廊、室外管沟等空间受限的布设场景中，能很好地适配空间边界，减少管路布设时的空间浪费。另外，PVC材质本身具备优异的耐化学腐蚀性能，不会被生活污水中的酸碱成分腐蚀，也不会出现生锈结垢的问题，长期使用内壁能保持光滑的状态，不会因为结垢导致管路通径缩小，影响输送流量。在实际选型时，需要根据管路的设计压力、输送介质类型、安装环境温度来确认适配性，这类PVC弯头一般适用于压力不超过1MPa的常温流体输送场景，不能用于高温流体输送，也不适合在有强机械冲击的环境中使用。从建模角度来看，这款弯头的模型完整还原了承口密封槽、外壁加强筋、平滑过渡内腔等所有结构细节，能直接用于管路系统的装配干涉检查、管路应力仿真分析、施工方案模拟等场景，帮助设计人员在方案阶段就确认管路走向的合理性，提前规避安装时可能出现的空间干涉、接口不匹配等问题，减少现场施工的返工概率。
