线框结构立式稳压器三维设计作品

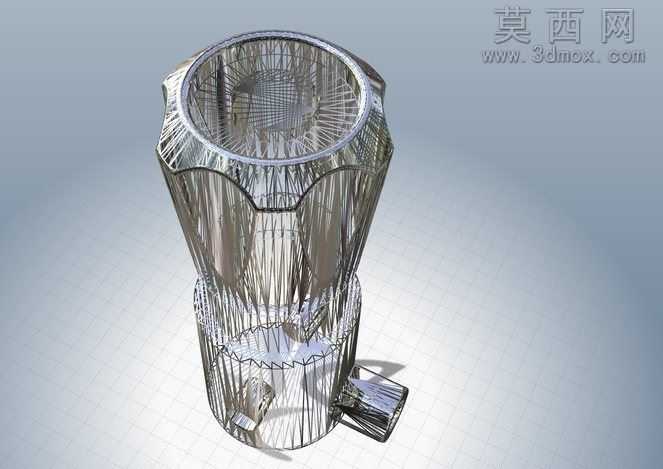

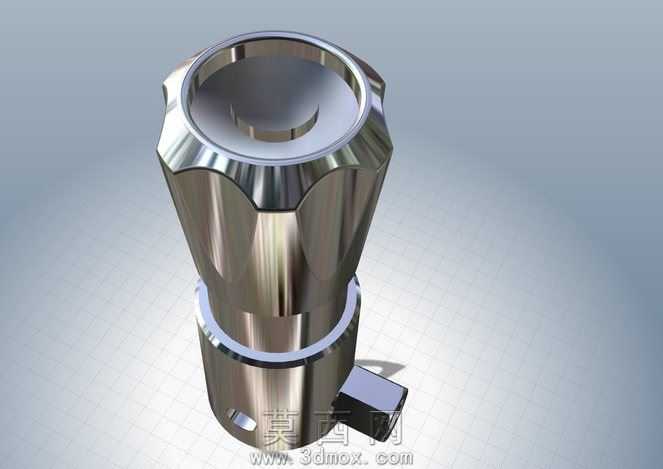

本作品为立式稳压器的三维设计成果，采用SolidWorks完成全参数化建模流程，整体呈现通透的线框展示效果，清晰呈现设备内部与外部的完整结构逻辑。建模阶段首先梳理稳压器的功能结构分区，将整体拆分为上部稳压腔体、中部连接过渡段、下部进出水接口三个核心模块，各模块间采用同轴心对齐、面重合等标准装配约束，保证整体结构的装配合理性与尺寸精度。上部腔体采用变径筒状设计，顶部做外翻边强化结构，筒身均匀排布竖向支撑筋条，既保证腔体的结构强度，又为内部稳压组件预留充足安装空间，线框模式下可直观看到筋条的排布密度与腔体壁厚的均匀过渡。中部过渡段做收腰造型处理，衔接上下不同直径的筒段，侧面预留检修口结构，方便后期内部组件的维护更换，接口处做倒角处理避免应力集中。下部腔体集成侧向进出水接口，接口采用标准法兰连接结构，可直接对接外部管路，底部做平底支撑设计，保证设备放置的稳定性。材质渲染阶段针对金属部件赋予不锈钢哑光材质，调整反射参数模拟真实金属的光影质感，线框渲染模式下保留结构边线的清晰显示，同时添加柔和的环境光与阴影效果，让整体结构的层次关系更加分明。设计过程中充分考虑稳压器的实际工况需求，所有结构尺寸均参考行业通用标准设定，筋条厚度、法兰孔径、腔体壁厚等参数均经过受力合理性校验，既满足稳压功能的结构强度要求，又兼顾整体的轻量化设计，避免不必要的材料浪费。整体模型结构完整，参数可编辑，可直接用于后续的工程图导出、装配仿真、3D打印验证等后续工作流程，能够为同类型稳压设备的设计优化提供可靠的三维参考依据。
