EpcosPM50/39立式高频变压器三维结构

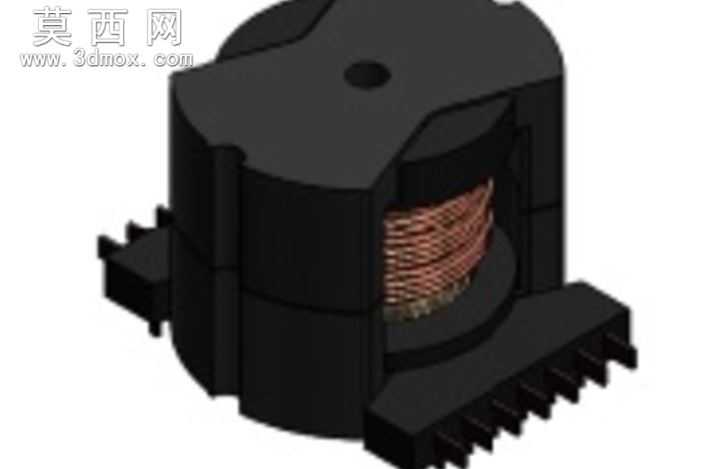

本模型为Epcos PM 50/39规格立式高频变压器的三维参数化建模成果，建模过程严格参照该型号变压器的实际量产尺寸进行1:1比例还原，首先在三维建模环境中完成骨架模型的搭建，以中心磁芯的安装基准轴作为全局定位参考，依次拆分磁芯、绕组骨架、漆包线绕组、引脚基座、绝缘外壳五大核心组成部分。磁芯部分采用实体拉伸结合切除特征完成异形轮廓构建，还原了磁芯顶部的定位安装孔、侧边的卡扣限位结构，磁芯表面赋予哑光黑色硬质合金材质，还原铁氧体磁芯的磨砂质感与哑光反光特性。绕组部分采用螺旋扫描特征逐层构建漆包线的缠绕路径，还原多层密绕的实际排布状态，绕组材质赋予紫铜金属材质，表面添加半透明绝缘漆层的质感表现，清晰展示内部线圈的分层结构与绕制方向，可直观呈现绕组的匝数排布与层间绝缘间隙。骨架与引脚基座部分采用注塑件的建模逻辑，通过抽壳、筋位添加、引脚阵列特征完成结构搭建，还原基座底部多排直插引脚的等距排布、侧边的定位卡扣与安装凸台结构，塑料外壳部分还原了侧边的散热缺口、顶部的装配限位槽，外壳材质赋予黑色阻燃工程塑料材质，添加细微的磨砂纹理表现注塑件的表面质感。整体装配过程采用自下而上的装配逻辑，各零部件间保留实际生产中的装配间隙与配合公差，可清晰展示变压器的内部装配关系与外部安装结构，模型可用于电子电路的结构布局验证、变压器散热仿真分析、电子产品BOM表搭建参考，也可作为电子元件类建模教学的参考案例，帮助学习者掌握带内部绕组结构的电磁元件建模方法，理解小型立式变压器的结构组成与装配逻辑。
