穿芯式电流互感器结构三维设计

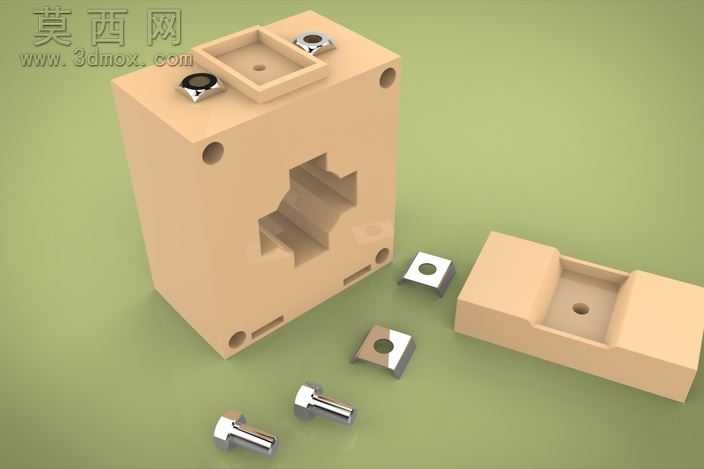

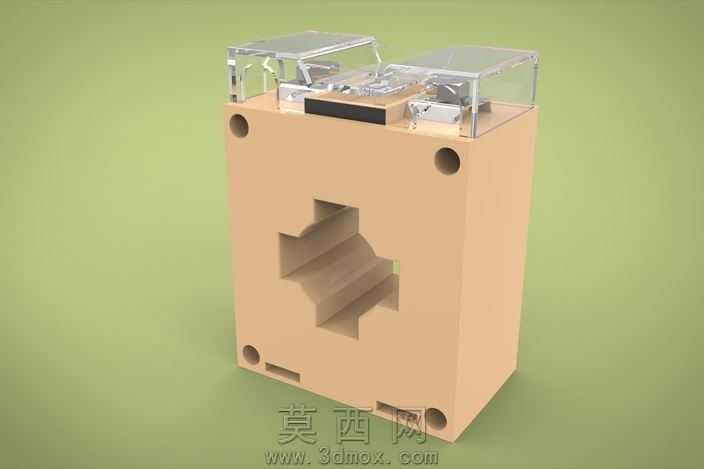

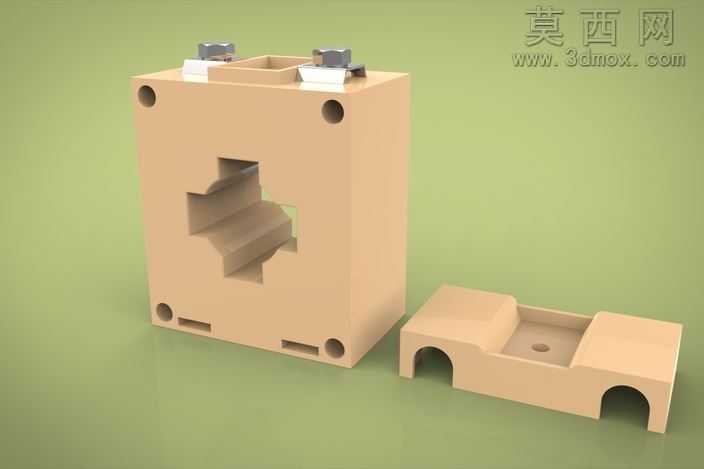

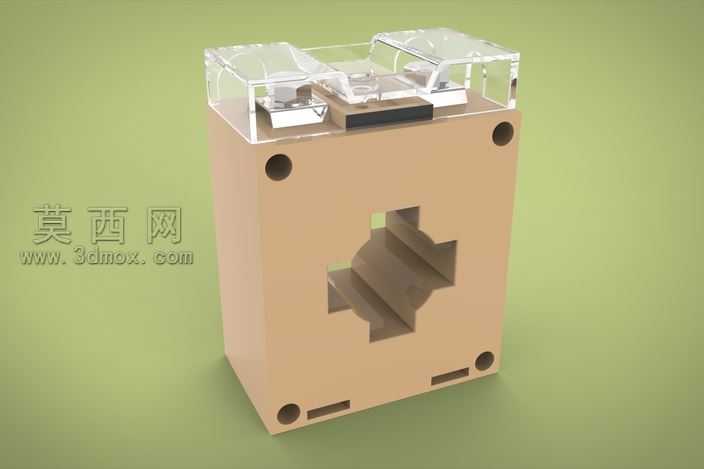

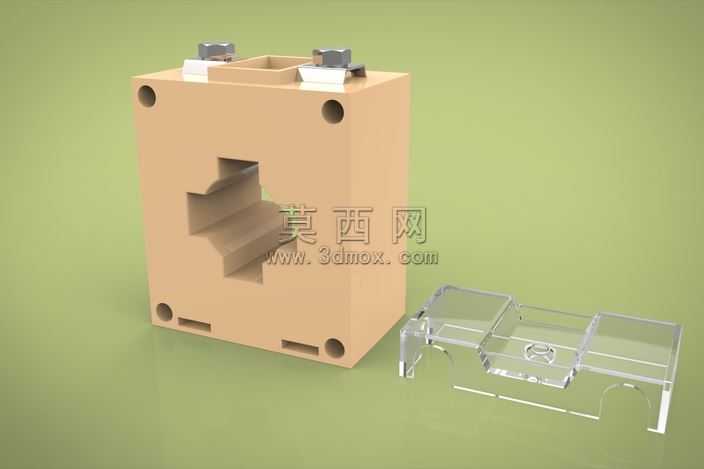

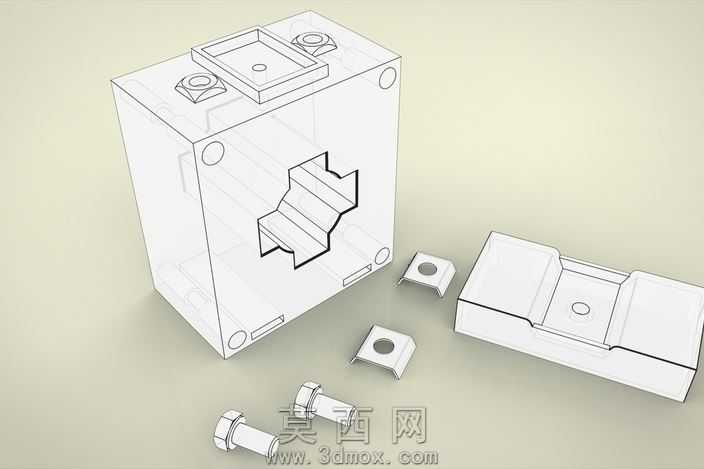

本作品为穿芯式电流互感器的三维结构设计，建模阶段以实际电气参数为核心依据，严格遵循200/5A的变比规格、MSQ-30型号的尺寸标准完成整体轮廓搭建，先通过基础特征拉伸构建互感器主体的方形壳体，壳体上预留的穿芯通孔位置、孔径尺寸完全匹配对应规格母排的安装需求，同时在壳体顶面设计嵌入式的接线端子安装槽，槽体的定位尺寸、深度参数均经过精准校准，保证后续接线端子装配后无错位、松动问题。建模过程中对壳体的细节结构做了完整还原，包括壳体侧面的安装固定孔、散热开槽，所有孔位的位置度、开槽的尺寸公差都按照工业电气元件的通用设计规范设置，既保证结构强度，也兼顾实际使用中的散热需求。拆分建模的附属部件包含配套的固定压块、锁紧螺栓、金属垫片，每个部件都做了独立的参数化建模，压块的卡槽结构与壳体顶面的安装槽完全适配，螺栓的螺纹细节、垫片的倒角结构都做了精细化还原，保证所有部件装配后可以实现完全的干涉检查验证，不存在结构冲突。材质渲染阶段，互感器主体壳体采用工业常用的米黄色环氧树脂材质，调整材质的粗糙度、漫反射参数还原绝缘材质的哑光质感，金属部件分别赋予镀锌钢材、不锈钢材质，通过调整金属度、反射参数区分不同金属件的外观差异，接线端子的金属嵌件做了高光金属质感处理，还原真实镀镍端子的视觉效果。场景搭建采用简洁的浅绿背景，搭配柔和的漫反射光照，将主体壳体与拆分的附属部件按装配顺序排布，既清晰展示互感器的整体外观，也直观呈现各部件的装配关系与结构细节。设计过程中充分考虑该类互感器的实际使用场景，所有结构设计都服务于安装便捷性、运行稳定性的需求，穿芯孔的异形结构适配对应规格的母排穿过，顶面的接线结构方便二次回路的接线操作，侧面的固定孔可直接配合标准螺栓完成柜体安装，整体模型完整还原了MSQ-30型电流互感器的全部结构特征，可用于电气装配演示、产品结构验证、教学展示等多种场景。
