速卖通万用表香蕉插头连接端子结构

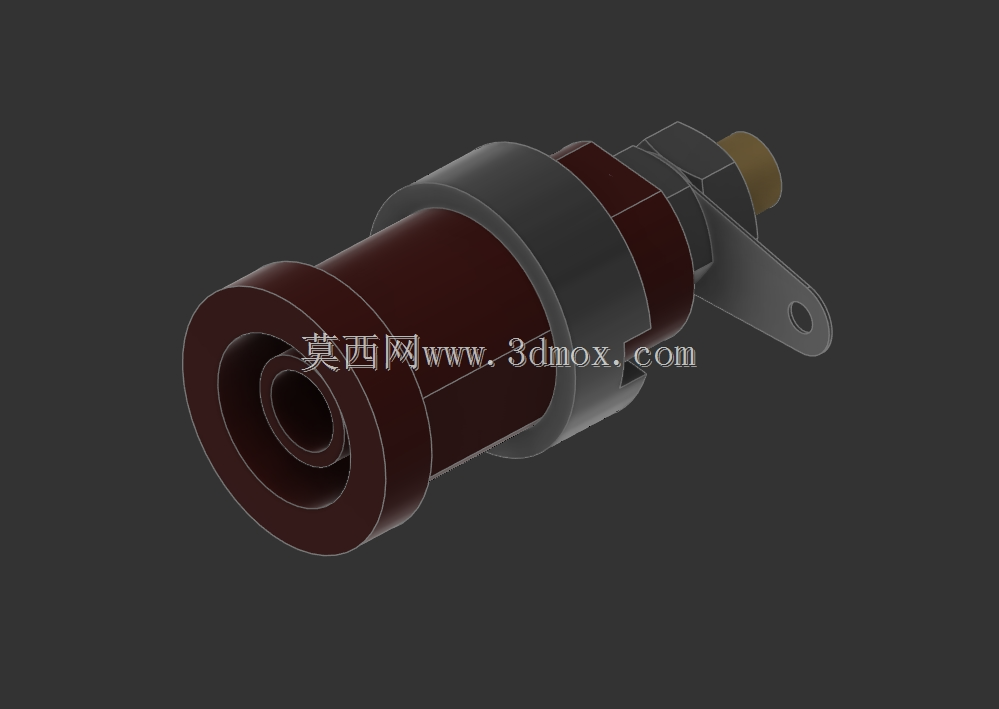

　　在电子测试、电气检修、实验室测量场景里，表笔与测试设备的连接可靠性直接决定测量数据的准确性，甚至影响操作人员的作业安全，这类接插部件常年处于频繁插拔、弯折受力、接触不同测试点位的工况下，结构设计的合理性远不止外观匹配这么简单。这款香蕉连接器的结构设计，首先围绕接触可靠性做了核心考量，主体采用同轴嵌套的结构形式，外层绝缘基座选用耐温、绝缘性能稳定的工程材质，表面做了防滑的阶梯纹理处理，方便操作人员在戴薄绝缘手套的场景下也能顺利完成插拔操作，不会因为手滑出现接插不到位、松脱的问题。内部导电接触端采用弹性抱紧结构，插入万用表对应母座后，接触片能均匀贴合母座内壁，保证大电流测试、小信号测量时都不会出现接触电阻过大、信号跳变的问题，避免因为接插件接触不良导致的测量误差，甚至打火烧蚀接插端口的故障。从安装边界来看，这款连接器尾部预留了标准的导线压接位，适配常规万用表表笔的线径规格，压接区域做了防拉脱的倒刺结构，导线压接完成后外加热缩管防护，能承受日常使用中反复拖拽表笔线的拉力，不会出现线芯从接插件根部扯断的问题。

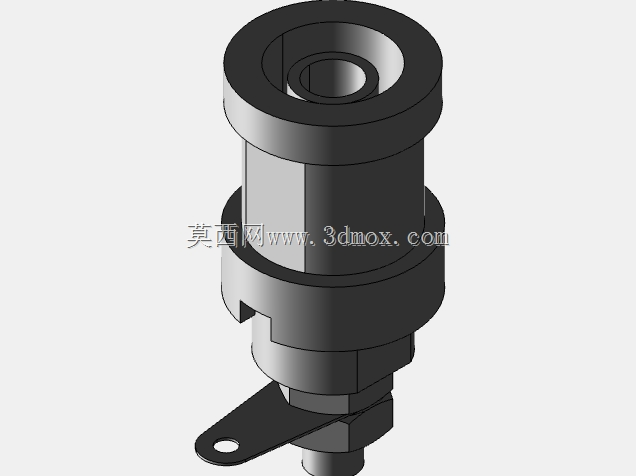

　　侧方延伸的固定挂耳结构，并非多余设计，在一些需要长期固定测试点位的场景里，可以通过M2规格的小螺丝将连接器固定在测试面板、设备外壳上，避免测试过程中连接器受外力拉扯脱落，适合在生产线在线测试台、实验室固定测试工位这类场景使用。绝缘段的长度设计充分考虑了电气安全间隙，接插到位后，外露的导电部分完全被绝缘基座包裹，操作人员手持操作时，手指不会误触到导电部位，在测量交流市电、高压直流回路时能有效降低触电风险。接插端的导向倒角做了优化，插入母座时不需要刻意对准角度，稍微施力就能顺利滑入，不会出现插偏、顶弯内部接触片的问题，适配市面上绝大多数标准规格的万用表香蕉插座，也能兼容通用的测试接插线、转接头配件。

　　从结构建模的细节来看，各部件的配合公差预留符合电子接插件的通用精度要求，绝缘外壳与内部导电件的过盈配合量控制在合理范围，组装后不会出现外壳松动、导电件转动移位的问题，尾部的密封台阶可以搭配绝缘护套使用，在潮湿、多粉尘的车间测试场景下，也能避免灰尘、水汽侵入接插件内部造成接触不良、绝缘性能下降的问题。很多新手工程师在设计这类测试接插件时，往往只关注导电接触的部分，忽略了日常使用中插拔受力、线缆弯折的疲劳问题，这款结构在尾部出线位置做了渐进式的应力释放设计，线缆弯折时应力会分散在更长的接触段上，不会集中在压接端点造成线芯断裂，能大幅延长表笔线的使用寿命。

　　另外，连接器的整体外径控制在常规接插件的通用尺寸范围内，不需要对现有万用表的面板开孔、表笔线配件做特殊修改，就能直接替换原有损坏的接插件，维修替换的适配性很强，不管是手持便携万用表的表笔端，还是台式测试仪器的面板接插座端，都能匹配对应的安装尺寸。在实际电气测试作业中，这类小部件的性能往往容易被忽略，但恰恰是接插件的接触稳定性、绝缘可靠性，决定了整个测试回路的可用性，这款香蕉连接器的结构没有多余的花哨设计，每一处结构特征都对应实际使用中的具体痛点，从插拔手感、接触电阻、抗拉强度、绝缘安全到安装适配性，都覆盖了日常测试场景的实际需求。
