两爪式轴承拆卸专用拉拔工具结构

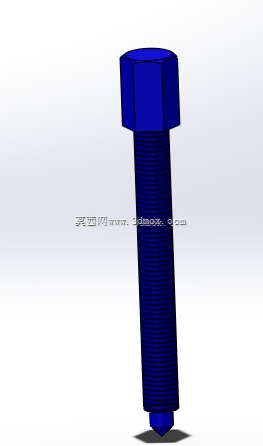

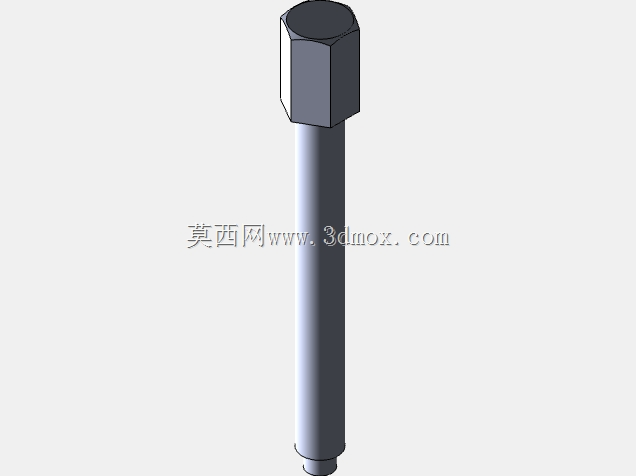

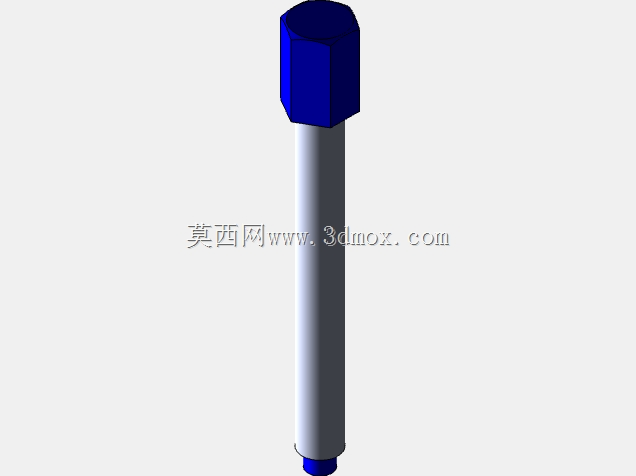

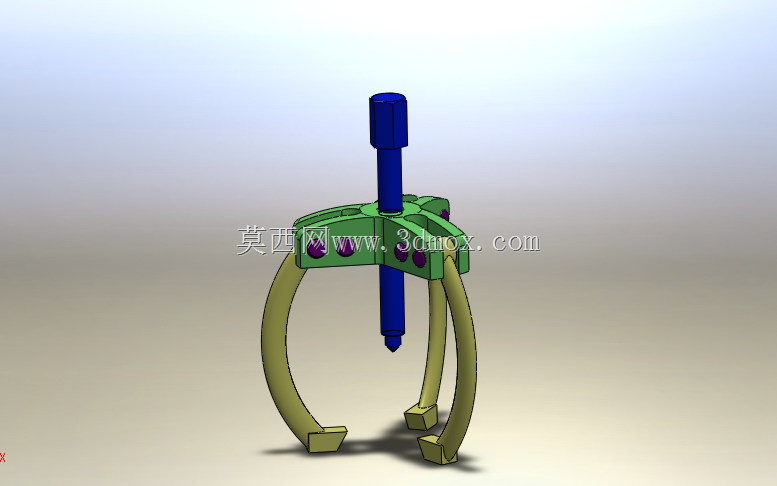

　　在设备运维、机械装配的现场场景里，过盈配合轴承的拆卸一直是考验工装适配性的环节，这款两爪结构的拉拔工具，正是针对轴端、壳体内嵌轴承的拆卸需求设计的专用工装，区别于三爪拉马的多点受力，两爪结构能适配更狭窄的操作空间，尤其是部分壳体开口尺寸有限、轴承外圈暴露宽度不足的安装场景，两爪的卡入深度和操作灵活度更具优势。从功能逻辑上看，整套工具的受力路径完全围绕轴承拆卸的受力要求设计：中心的顶杆采用梯形螺纹传动，旋转顶端的加力部位时，顶杆端部会顶住轴的中心端面，随着螺纹进给，两侧的爪体同步产生反向拉力，均匀作用在轴承的内圈或外圈端面，整个施力过程中顶杆的轴线与轴承、轴的轴线保持重合，避免拆卸过程中出现偏载，防止轴表面被拉伤、轴承保持架受力变形。

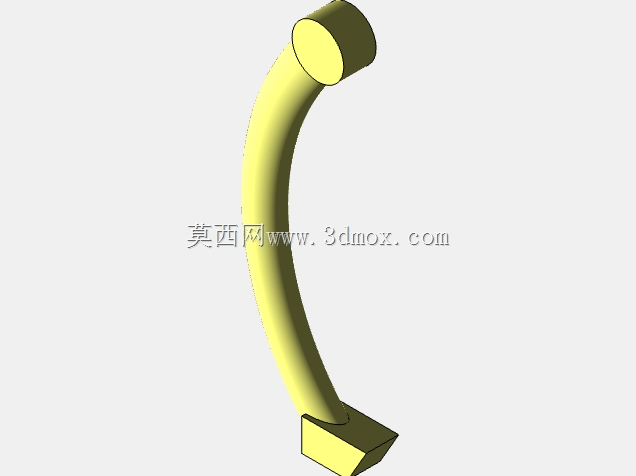

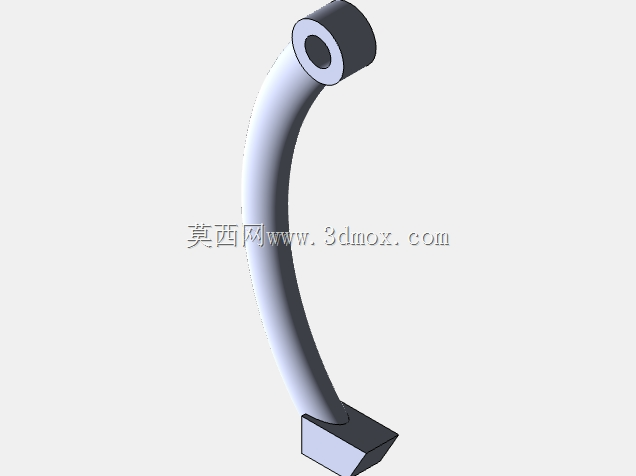

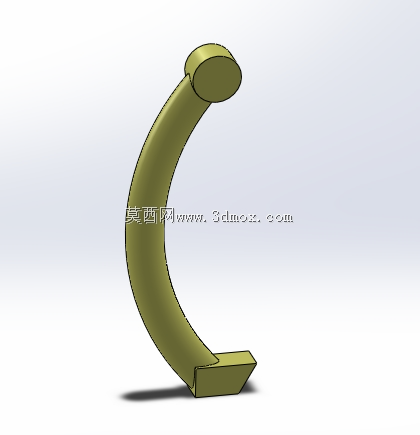

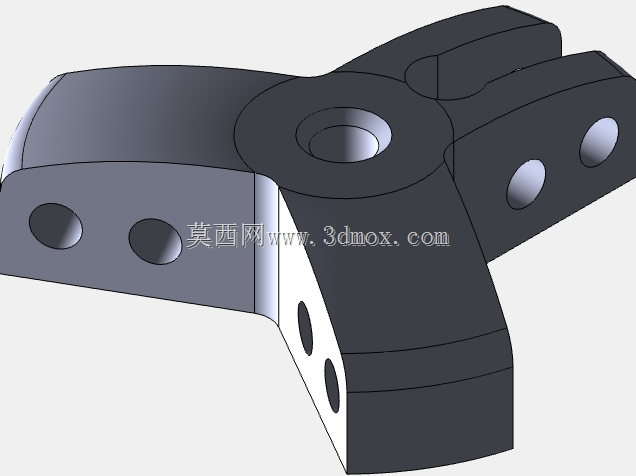

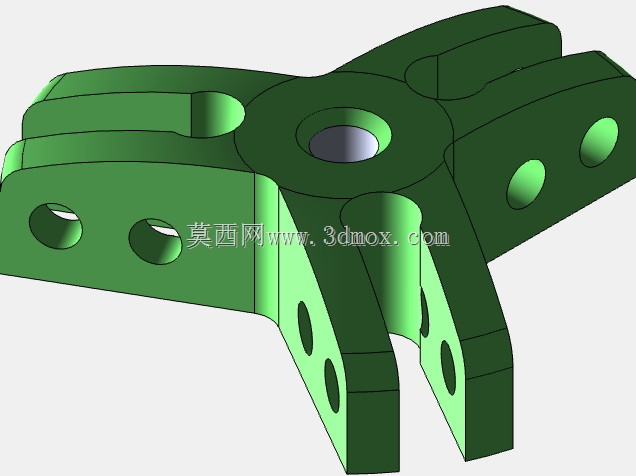

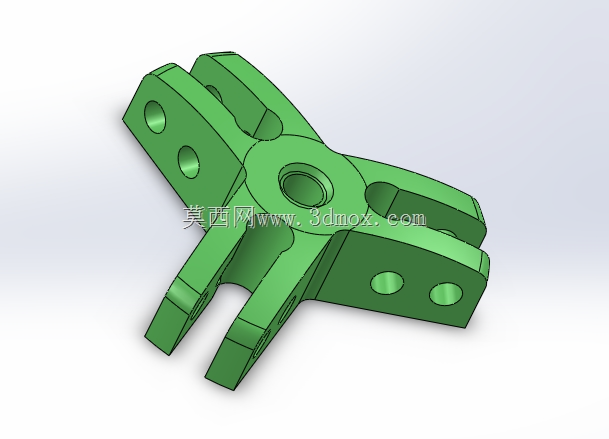

　　设计阶段首先考虑的是不同规格轴承的适配范围，爪体的开合跨度通过横梁上的调节槽实现，松开横梁上的锁紧螺钉后，两个爪体可以沿槽滑动调整间距，覆盖常见的中小型深沟球轴承、圆锥滚子轴承的外径尺寸，爪体的弯钩部位做了加厚处理，弯钩的贴合面设计成与轴承外圈端面匹配的直角结构，拉拔时弯钩能完全卡在轴承端面下方，不会因为受力滑脱；同时爪体采用弧形弯臂结构，相比直臂结构能提供更大的退让空间，避让轴上的台阶、轴肩等结构，不会在拉拔过程中与轴上其他零件发生干涉。

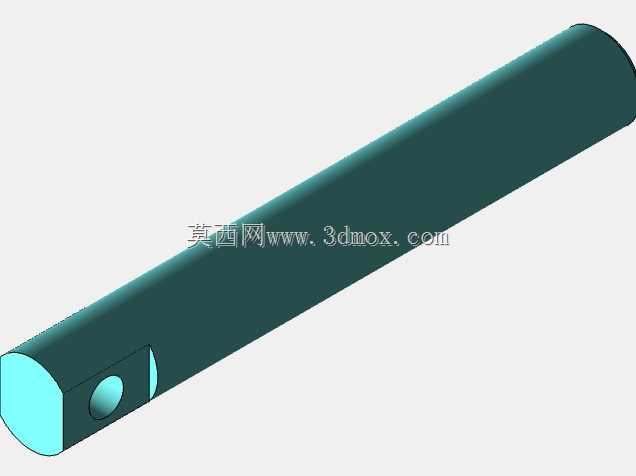

　　从安装边界来看，这套工具的使用不需要额外的固定基座，操作时只需要将两个爪体调整到对应轴承的外径尺寸，让弯钩完全勾住轴承的受力端面，确保中心顶杆的尖端对准轴端的中心孔（无中心孔的轴端可搭配垫片增大接触面积，避免顶伤轴端面），即可通过扳手旋转顶杆完成拆卸，整个操作过程不需要敲击、加热，能最大程度保护轴和轴承的配合面，尤其适合精密设备、不宜采用热拆法的装配场景。结构细节上，横梁与爪体的连接部位做了防滑定位设计，锁紧螺钉拧紧后爪体不会在拉拔受力时向外滑移，顶杆的螺纹段做了表面淬硬处理，反复旋转受力也不会出现螺纹滑牙、变形的问题，顶杆的尖端做了小圆弧过渡，既保证对中精度，又不会因为应力集中顶坏轴端的中心孔。在机修车间、生产线运维、电机维修等场景中，这类拉拔工具是拆装工位的必备工装，相比液压拉马，手动机械结构的重量更轻，携带方便，不需要外接动力源，在高空作业、狭小设备内部作业时的适用性更强；设计时也充分考虑了受力的均匀性，两个爪体的受力点关于中心顶杆对称，拉拔过程中轴承始终沿轴向平行移出，不会出现倾斜卡滞的情况，避免因为拆卸不当导致轴承内圈断裂、轴表面划伤等问题，能有效降低维修过程中的零件报废率。

　　针对部分安装在盲孔内的轴承，爪体的弯钩长度做了针对性优化，能深入到孔内勾住轴承外圈的端面，不需要额外加工拆卸槽，减少维修时的二次加工工作量；顶杆的有效行程覆盖了常见轴承的安装配合长度，一次进给即可完成大部分轴承的拆卸，不需要中途反复调整爪体位置，提升维修作业的效率。整套结构没有多余的复杂零件，所有部件都采用常见的机械加工工艺即可制造，维护也十分方便，螺纹部位定期涂抹润滑脂即可保证操作顺畅，爪体出现磨损后可以单独更换，不需要整体报废，长期使用的成本更低，非常适合作为常规维修工位的标配拆装工装。
