110mm规格地下排水Y型三通管件结构

　　在市政地下排水管网、建筑同层排水系统以及室外雨污分流改造项目中，管路分支节点的连接件选型直接决定整个管网的渗漏风险与通流效率，这款公称通径110mm的Y型排水三通，就是针对地下埋敷场景专门优化的管路分支构件。不同于常规直角三通的流道突变设计，该构件采用斜向分岔的Y型流道结构，两个接口轴线夹角经过流体阻力仿真校核，能让支管汇入的水流顺着主管流向平缓过渡，大幅降低直角交汇带来的水流紊流、杂物卡堵概率，尤其适合排放携带泥沙、生活杂物的生活污水与屋面雨水，可有效减少管网运维阶段的疏通频次。

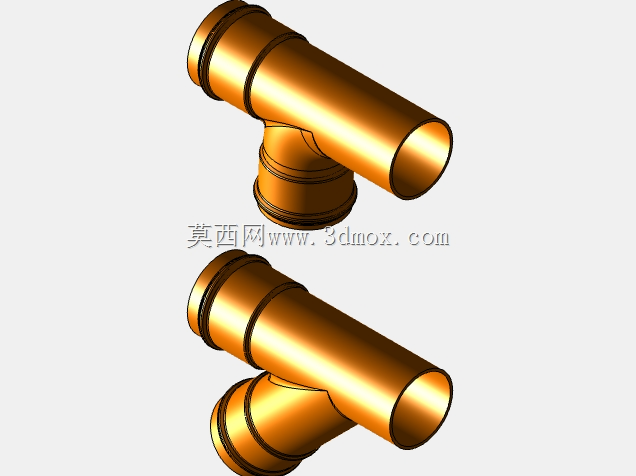

　　从结构设计细节来看，构件三个连接端均采用承插式接口结构，承口内侧预置的环形密封槽可适配配套橡胶密封圈，安装时将管道端部插入承口至预设深度，依靠橡胶圈的压缩形变实现静密封，可适应地下土壤沉降带来的微小轴向位移，避免接口拉裂渗漏。构件整体壁厚根据埋深荷载做了梯度优化，承口部位因需要承受密封圈挤压力与管道插接应力，壁厚比直管段加厚15%左右，岔道交汇的三角区域做了圆弧过渡加厚处理，消除注塑成型时的应力集中点，避免埋地受压后从交汇位置开裂。

　　从安装边界条件来看，该三通三个接口的公称通径均为110mm，适配常规外径110mm的硬质聚氯乙烯排水管材，承口深度符合排水管路安装规范要求，安装时不需要额外焊接或粘接，仅需在橡胶圈与管材插接面涂抹专用润滑脂即可完成插接，大幅提升地下管网施工的拼接效率。构件整体外形为光滑的流线型结构，外壁无突出的棱角与加强筋，埋敷时可减少与回填砂石的局部应力集中，降低回填过程中硬物硌伤管件外壁的风险。

　　在实际工程应用中，这类Y型三通常被用于地下排水管路的侧向支管接入节点，比如楼宇排出管与室外埋地主管的连接、室外雨水口连管与排水干管的交汇、地下车库排水横管的分支汇流等场景，相比传统的直角三通，其通流阻力可降低30%以上，在同等坡度条件下能提升管路的排水能力，减少支管返水的风险。设计阶段针对地下埋敷的腐蚀环境，构件材料选用耐腐的硬质聚氯乙烯配方，可耐受生活污水中的酸碱腐蚀、土壤中的微生物侵蚀，使用寿命远高于传统铸铁排水管件，同时构件自重较轻，单人即可完成搬运与安装作业，不需要大型吊装设备配合，适合狭小空间的地下管网施工作业。流道内壁做了光滑度处理，内壁粗糙度控制在较低水平，可减少污物挂壁残留，降低管路堵塞的概率，日常运维中高压水疏通时，光滑内壁也能减少水流阻力，提升疏通作业的有效距离。三个承口的同轴度经过严格尺寸校核，插接后可保证相邻管道的轴线顺直，避免因接口偏斜导致的管道附加应力，在土壤沉降过程中，承插结构的可微调特性能释放部分位移应力，延长整个管网节点的使用寿命。
