家用桌面级FDM熔融沉积成型3D打印机结构设计

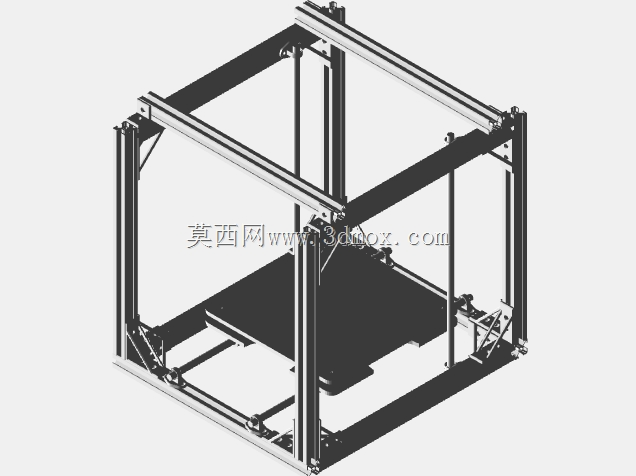

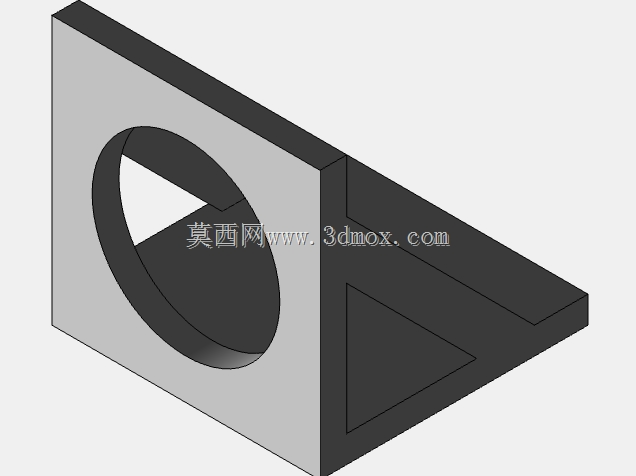

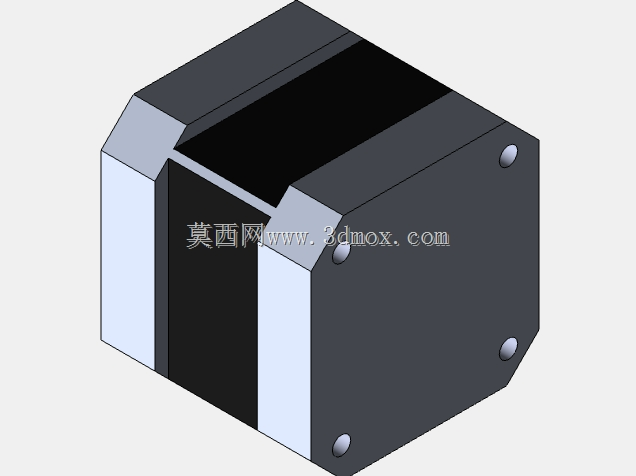

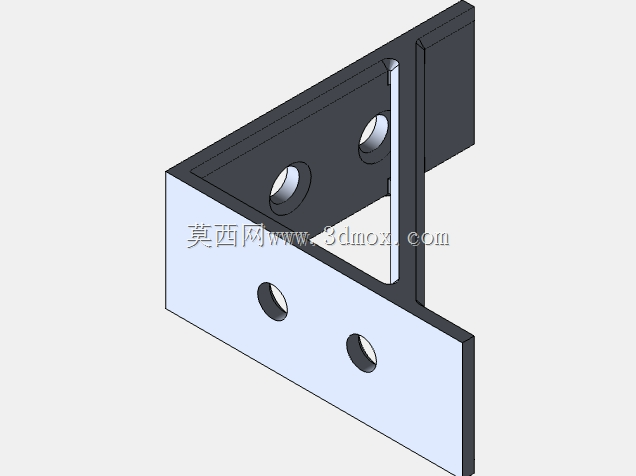

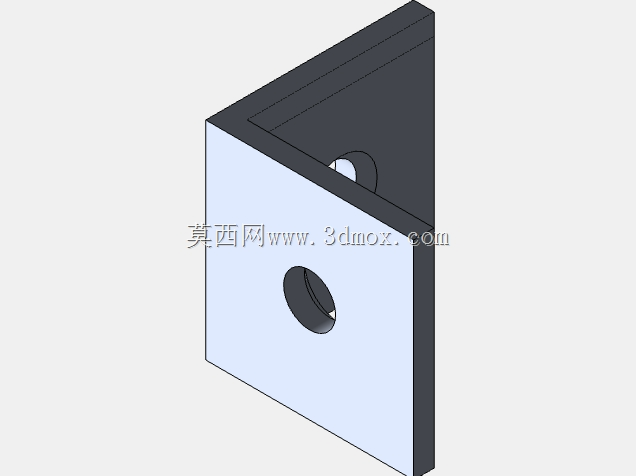

　　这套家用3D打印设备的结构设计，核心围绕桌面场景的使用边界展开，区别于工业级打印设备的大占地、高承重设计，整体框架采用标准铝型材拼接搭建，型材选型兼顾结构刚性与轻量化需求，安装时无需复杂焊接工艺，依靠角码与T型螺栓即可完成机架主体的锁固，普通用户也可按照装配关系完成整机组装。设备的运动布局采用经典的笛卡尔坐标结构，X轴负责打印头的横向移动，Y轴承载打印平台完成纵向进给，Z轴通过双丝杆传动带动X轴横梁完成垂直方向的升降，三轴的运动行程经过反复校核，既满足日常家用场景下常见模型的打印尺寸需求，又不会因为行程冗余造成整机体积过大，占用过多桌面空间。

　　从实际应用场景来看，这类家用打印设备主要面向个人创客、手工爱好者、学生群体的日常制作需求，可用于制作创意手办配件、家居小零件、教学演示模型、简易功能结构件等，无需依赖外部加工工厂，在桌面端即可完成从数字模型到实体零件的转化。设计过程中充分考虑家用场景的使用限制，整机的外轮廓尺寸控制在常规书桌可容纳的范围内，底部预留的安装孔位可搭配减震脚垫放置，降低运动过程中产生的振动传递到桌面，避免打印过程中因为共振造成的层纹错位、打印失败问题。

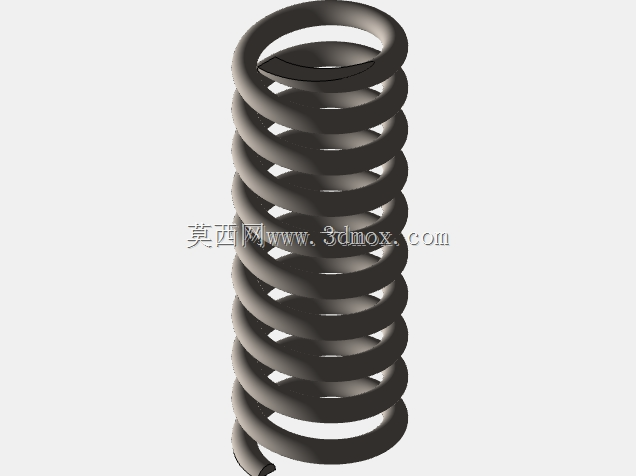

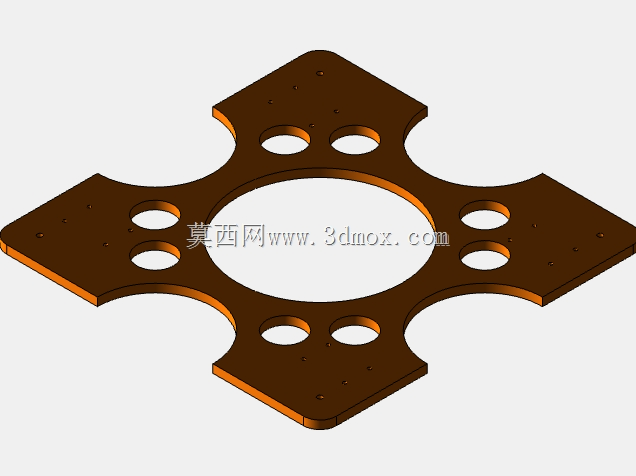

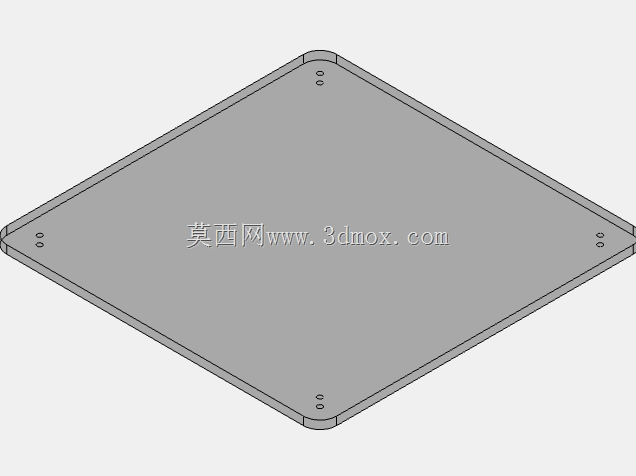

　　功能特性上，框架的型材槽口预留了充足的附件安装空间，后期可根据使用需求加装耗材架、照明灯带、防尘外罩、自动调平传感器等扩展配件，无需对主体框架进行打孔改造。打印平台的安装位预留了调节余量，可通过四个角的调节螺母完成平台平面度校准，保证首层打印时耗材与平台的附着力均匀，减少翘边问题出现的概率。X轴的传动采用同步带传动方案，兼顾传动精度与运动速度，打印头的安装座采用标准化接口设计，可兼容市面上常见的E3D系列热端组件，后期维护更换配件时无需重新设计连接结构，降低用户的后期使用成本。

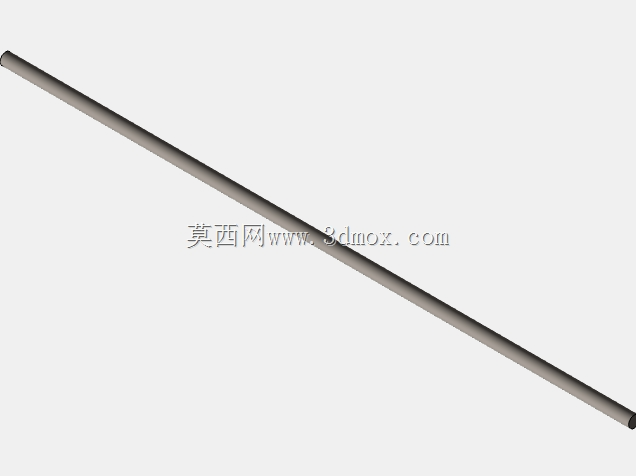

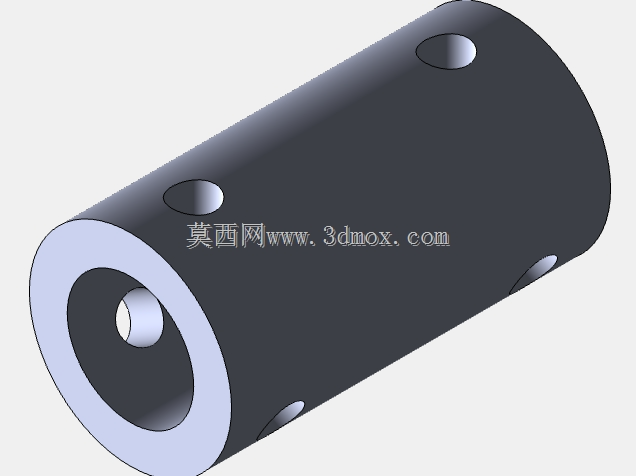

　　设计思路上，整体结构优先考虑易装配性与易维护性，所有的结构件均采用常见的标准件与可打印自制件结合的方案，用户如果丢失某个连接零件，既可以采购标准五金件替换，也可以直接用这台设备打印对应的结构配件完成自修复。走线槽沿着铝型材的槽道布置，将电机线、加热线、传感器线全部收纳在槽内，避免运动过程中线路与运动部件发生剐蹭，造成线路磨损或者运动卡滞。Z轴的双丝杆布置在框架两侧对称位置，升降过程中横梁两侧受力均匀，避免单侧受力造成的横梁倾斜，保证Z方向的运动精度，减少打印层厚不均的问题。

　　安装边界方面，设备放置时需要在四周预留不少于十厘米的散热空间，保证电源与驱动板的热量可以自然散出，后部预留出线空间方便连接电源线与数据线，顶部预留的空间方便后期加装耗材架，放置1公斤规格的标准耗材卷。框架的底部承重经过核算，整机组装完成后的总重量控制在单人可搬运的范围内，无需额外的承重支架，普通木质书桌即可承载设备的全部重量，不会出现桌面变形的问题。运动部件的行程限位位置均安装了物理限位开关，避免运动超程造成的皮带脱落、丝杆撞坏问题，触发限位后设备会自动停止运动，保护核心传动部件不受损坏。

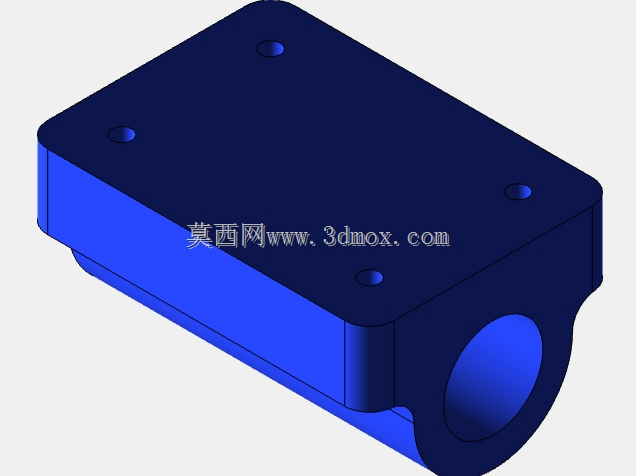

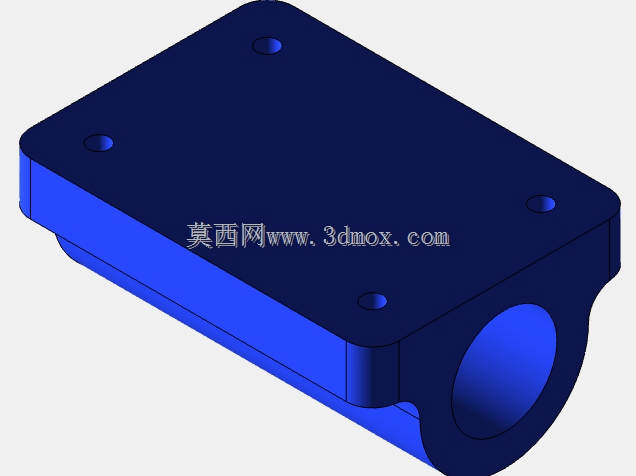

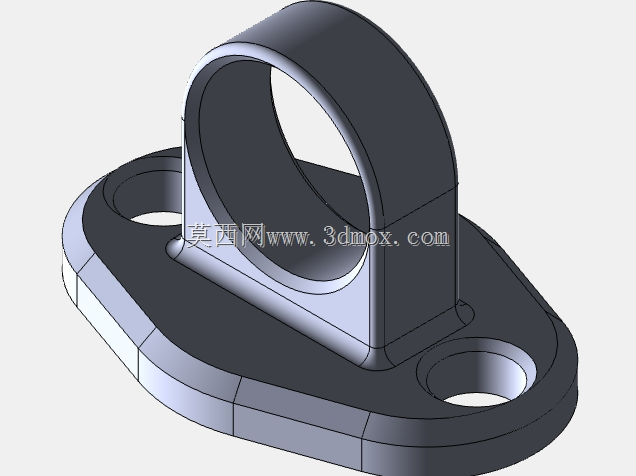

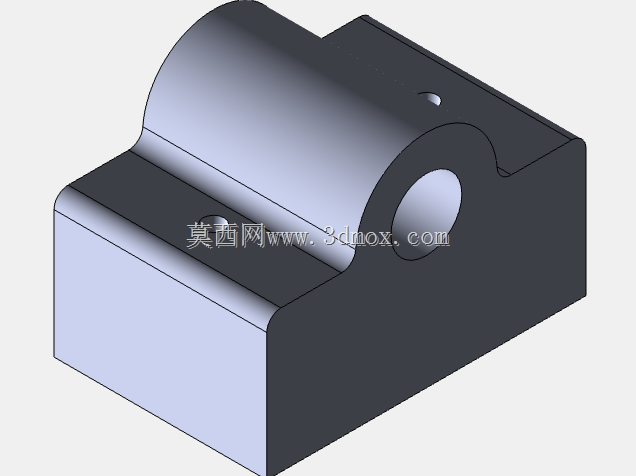

　　从结构设计的细节来看，Y轴的平台支撑采用线性导轨作为导向部件，相比光轴导向的结构，运动过程中的晃动量更小，打印平台在纵向进给时的直线度更高，能够保证打印件每层的位置精度。所有的同步轮安装位均预留了张紧调节结构，使用一段时间后同步带出现松弛时，无需拆卸整机即可调节皮带张紧度，保证传动精度不会因为皮带松弛出现下降。框架的连接角码采用内藏式安装，不会突出型材外表面，整机外观更加规整，也避免外凸的角码在日常使用中剐蹭到用户或者周边物品。
